Tail485
描述
Tail485 是一款为ATOM设计的TTL-RS485转换器,用于TTL电平与RS485电平转换。RS485是一种通信协议标准,用于定义串行通信系统的驱动器和接收器的电气特性,支持多点系统,广泛应用于工业领域。当项目设备需要通过RS485进行通信控制时,使用 Tail485进行接口类型转接会是一个不错的选择。在Tail485的内部集成有DC/DC降压稳压芯片,可以直接将RS485的12V电压转为5V为TypeC接口供电,免去了单独供电的烦恼。
产品特性
- 适配Atom
- 内置DC/DC
- SP485EEN-L
包含
- 1x Tail485
- 1x 3.96-4P端子
- 1x 贴纸
应用
- RS485多点通讯
规格参数

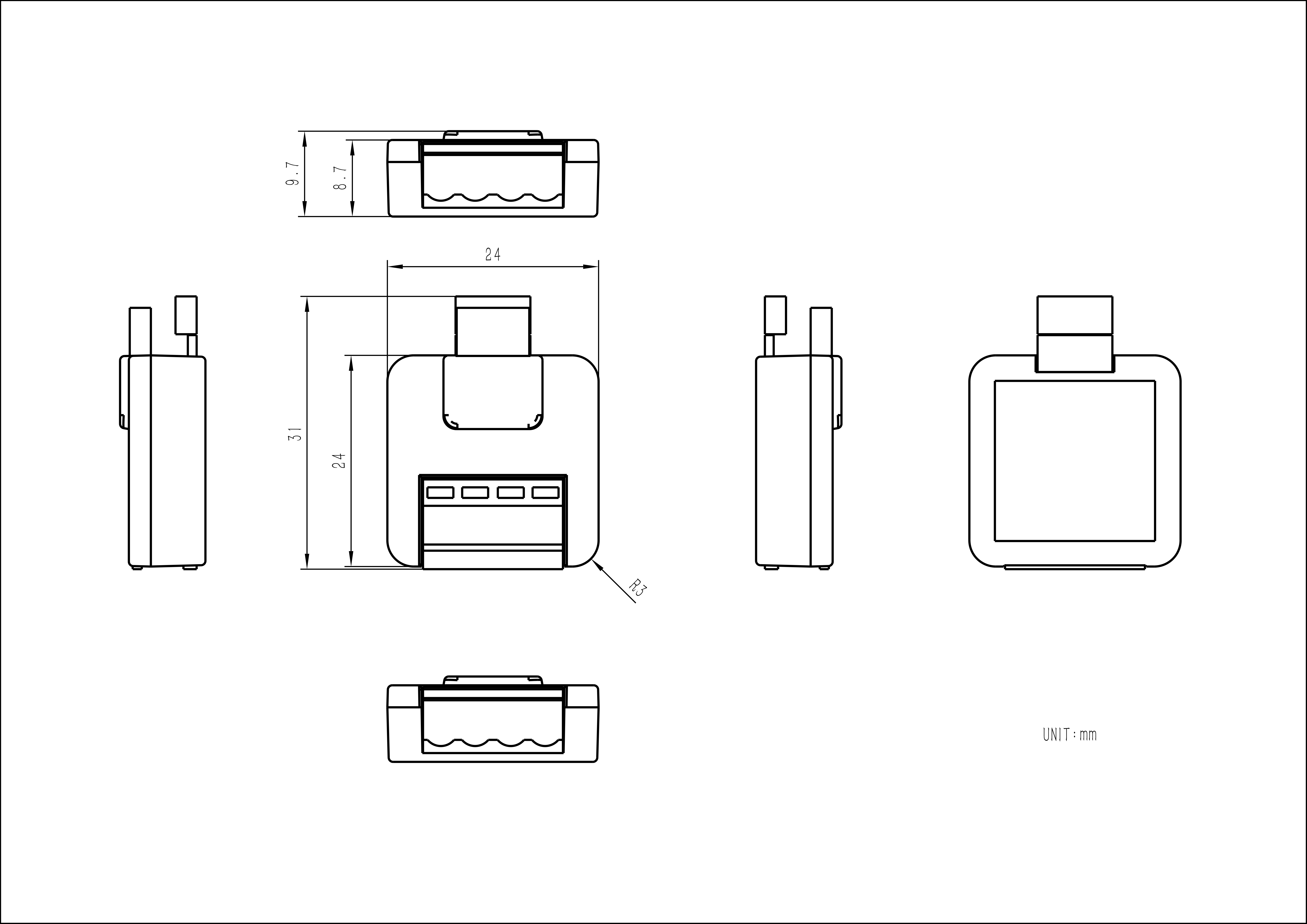

| 规格 | 参数 |
|---|---|
| 外接端口 | VH-3.96 4P |
| 转换电平 | 5V12V |
| 电平转换IC | SP485EEN-L |
| 稳压降压IC | AOZ1282CI |
| 净重 | 9g |
| 毛重 | 9g |
| 产品尺寸 | 54*96*10mm |
| 包装尺寸 | 136*92*10mm |
| 外壳材质 | Plastic ( PC ) |
EasyLoader
EasyLoader是一个简洁快速的程序烧录器,其内置了一个产品相关的案例程序,通过简单步骤将其烧录至主控,即可进行一系列的功能验证.
案例描述:
按下按键发送"hello",接收到消息led闪烁.
管脚映射
| ATOM | GPIO26 | GPIO32 | 5V | GND |
|---|---|---|---|---|
| Tail485 | TX | RX | 5V | GND |
原理图
相关链接
案例程序
Arduino
UIFlow
