AtomS3

SKU:C123

描述

AtomS3 是一款基于 ESP32-S3 主控的高集成度可编程控制器,内部集成了 ESP32-S3 主控,集成 Wi-Fi 功能、8 MB 片上 FLASH、0.85IPS 屏幕。屏幕下方具有可编程按键功能,内置 5V 转 3.3V 电路、6 轴陀螺仪传感器 MPU6886 。板载 USB Type-C 接口,用于供电及固件下载,还有一个 HY2.0-4P 扩展端口 。底部预留 6 个 GPIO 以及电源引脚,方便扩展应用。产品大小为 24.0 x 24.0 x 13.0mm,适用于各种嵌入式的智能设备应用。

教程&快速上手

本教程将向你介绍,如何通过 Arduino IDE 编程控制 AtomS3 设备
本教程将向你介绍,如何通过 UIFlow2.0 图形化编程平台控制 AtomS3 设备

产品特性

  • 基于 ESP32-S3FN8 开发
  • 自带 USB 下载功能
  • 内置 3 轴陀螺仪和 3 轴加速计(MPU6886)(I2CAddress: 0x68)
  • 可编程按键
  • 0.85 寸 LCD 屏幕
  • 红外发射功能
  • 可扩展的引脚与接口
  • 开发平台
    • Arduino
    • UIFlow

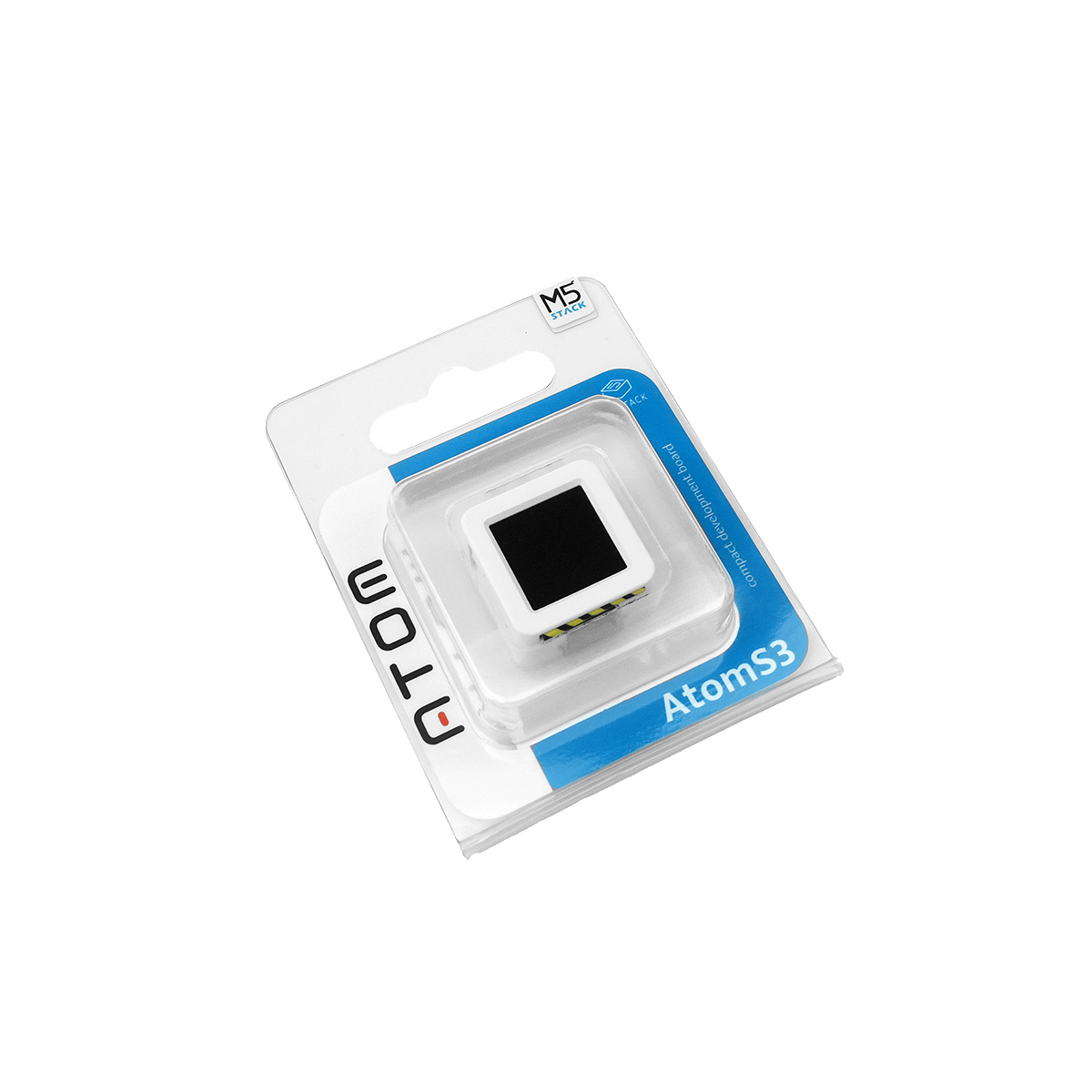

包含

  • 1 x AtomS3

应用

  • 物联网节点
  • 微型控制器

规格参数

规格 参数
MCU ESP32-S3FN8
FLASH 8MB
DCDC SY8089
IMU MPU6886 (I2CAddress: 0x68)
TFT 驱动 IC GC9107
分辨率 128 x 128
工作温度 0 ~ 40°C
供电电压 5V
供电方式 TYPE C
输出电压 3.3V
GPIO G5/G6/G7/G8/G38/G39
屏幕通讯协议 SPI
产品尺寸 24.0 x 24.0 x 12.9mm
产品重量 5.3g
包装尺寸 85.0 x 65.0 x 16.0mm
毛重 11.2g

操作说明

下载模式
如需烧录固件,请长按复位按键(大约 2 秒)直到内部绿色 LED 灯亮起,便可松开,此时设备已进入下载模式,等待烧录。
schematics
注意
LCD背光控制的时候,pwm频率建议使用500hz。

原理图

管脚映射

HY2.0-4P

ESP32S3 IO2 IO1 VCC GND
GROVE G1 G2 5V GND

MPU6886

背部的 I2C 引脚共用总线
ESP32S3 IO38 IO39
MPU6886 SDA SCL

尺寸图

module size

数据手册

软件开发

Arduino

Platform.IO

[env:m5stack-atoms3]
platform = espressif32
board = esp32-s3-devkitc-1
framework = arduino
upload_speed = 1500000
monitor_speed = 115200
build_flags =
    -DESP32S3
    -DCORE_DEBUG_LEVEL=5
    -DARDUINO_USB_CDC_ON_BOOT=1
    -DARDUINO_USB_MODE=1
lib_deps =
    M5Unified=https://github.com/m5stack/M5Unified

Easyloader

Easyloader 下载链接 备注/Note
AtomS3 User Demo download /

相关视频

  • 用 UIFlow 编程在 ATOMS3 中显示图片

  • 烧录 UIFlow 2X Alpha 固件到 AtomS3
