AtomS3U

SKU:K125

Preview
Preview
Preview
Preview
Preview
Preview
Preview
Preview
Preview
Preview
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail

説明

AtomS3Uは、Espressif 社のメイン制御チップ ESP32S3、デュアルコア Xtensa LX7 プロセッサ、メイン周波数 240MHz、WiFi 機能内蔵のUSBスティック型ESP32-S3 多機能開発ボードです。インターフェースは、USB-A ポート (OTG 対応)、Grove ポート ×1、6Pin@2.54mm ヘッダー (4GPIO 含む)、周辺機器として、PDM マイク ×1、IR チューブ ×1、プログラマブル RGB-LED×1 があります。本製品は、ヒューマンコンピュータインタラクション、音声入力 / 認識 (STT)、IO 制御などのシーンで使用することができます。

Tutorial

UiFlow2 UiFlow2
UiFlow2
This tutorial will introduce you to how to control the AtomS3U device using the UiFlow2 graphical programming platform

特徴

  • ESP32-S3FN8@240Mhz,Xtensa LX7,WIFI,OTG,CDC
  • プログラマブルな RGB LED とボタンを内蔵
  • 赤外線エミッタ内蔵
  • GROVE で拡張可能なピンインターフェース
  • 開発プラットフォーム
    • Arduino IDE
    • ESP-IDF
    • PlatformIO

含まれるもの

  • 1x AtomS3U

アプリケーション

  • IoT コントローラー
  • 音声記録、クラウド STT 認識

仕様

仕様 パラメータ
SoC ESP32-S3FN8@デュアルコア Xtensa LX7, 240MHz
USB USB OTG, USB Serial/JTAG
Wi-Fi 2.4 GHz Wi-Fi
マイクロフォン SPM1423
インターフェイス USB Type-A
グローブインターフェイス PORT.A
GPIO 2.54-6P GND/VIN_5V/G14/G17/G42/G40
マイク感度 94dB SPL@1KHz (typical: -22dBFS)
マイク S/N 比 94dB SPL@1KHz、A-weighted Typical: 61.4dB
音声入力周波数 100Hz〜10KHz
PDM クロック周波数 1.0 ~ 3.25MHz
RGB WS2812
製品サイズ 53.0 x 20.0 x 10.3mm

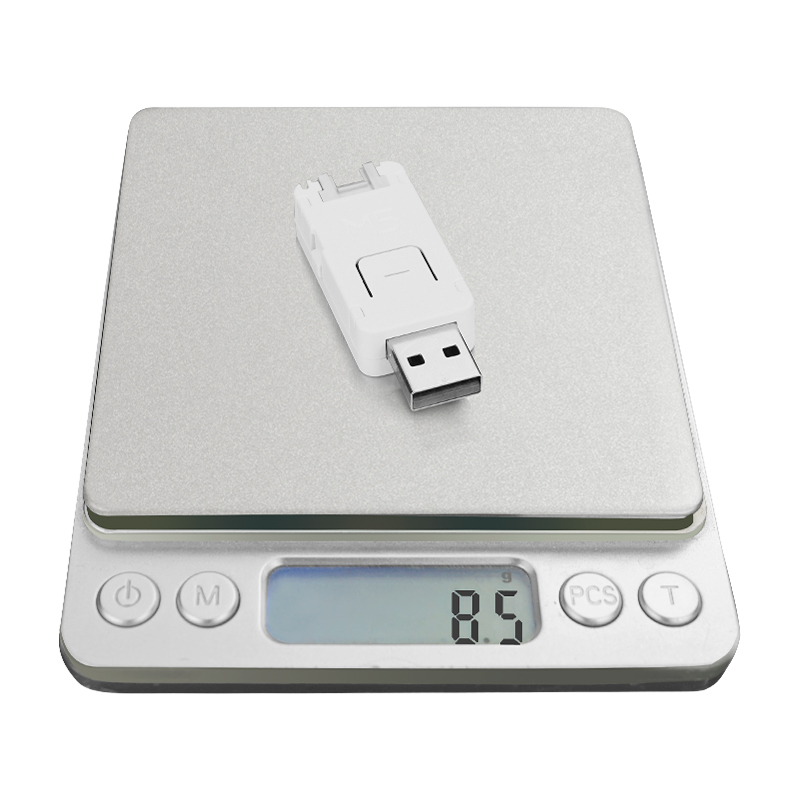

製品重量 8.5g
梱包サイズ 114.2 x 65.6 x 20.6mm
梱包重量 16.3g

回路図

Preview
1/1
Thumbnail

ピンマップ

SPM1423 - PDM

ATOMS3U G38 G39 3.3V GND
SPM1423 MIC_CLK MIC_DATA VCC GND

IR＆WS2812＆ボタン

ATOMS3U G12 G35 G41
IR TX
WS2812 DIN
BUTTON SW

Ext Port-2.54 6P

ATOMS3U GND VIN_5V G14 G17 G42 G40

HY2.0-4P

HY2.0-4P 黒 赤 黄 白
PORT.CUSTOM GND 5V G2 G1

製品サイズ

module size

データシート

ソフトウェア

Arduino

UiFlow2

PlatformIO

[env:m5stack-atoms3]
platform = espressif32
board = esp32-s3-devkitc-1
framework = arduino
upload_speed = 1500000
monitor_speed = 115200
build_flags =
    -DESP32S3
    -DCORE_DEBUG_LEVEL=5
    -DARDUINO_USB_CDC_ON_BOOT=1
    -DARDUINO_USB_MODE=1
lib_deps =
    M5Unified=https://github.com/m5stack/M5Unified
