BUTTON

SKU:U027

説明

BUTTONは、シングルボタンユニットです。ボタンの状態は、入力端子で電気的なレベルの高低を捉えるだけで検出することができます。ボタンが押された場合、信号レベルは***high*となり、ボタンが離された場合、信号レベルは*low***となります。

製品の特徴

  • GROVE インターフェース、 UIFlow と Arduino をサポートします。
  • 2 つのレゴ設置穴

含まれるもの

  • 1x BUTTON ユニット
  • 1x Grove 互換ケーブル

応用例

  • ランプホルダースイッチ
  • リモコンスイッチ

仕様

リソース パラメータ

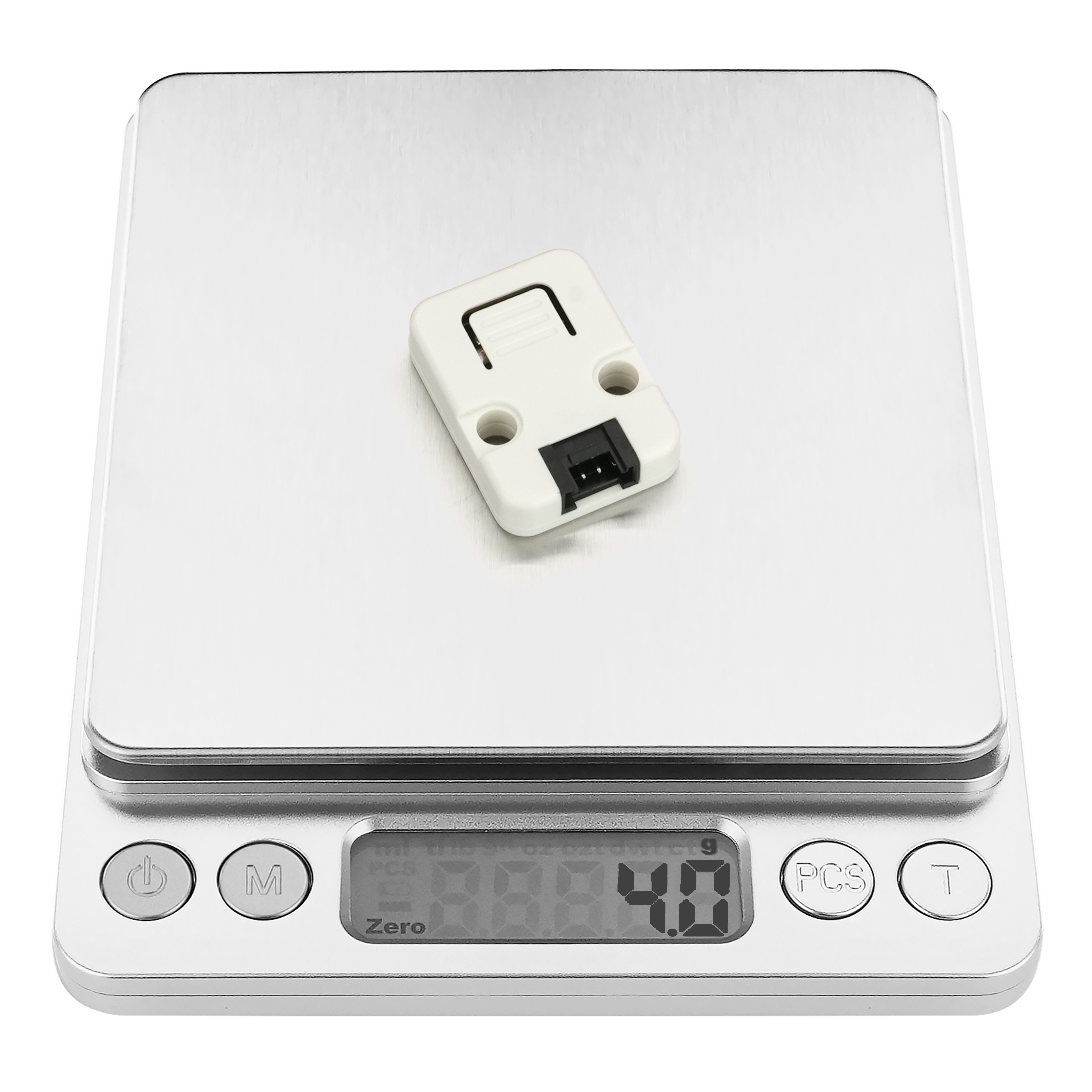

純重量 4g
総重量 16g
製品サイズ 32*24*8mm
梱包サイズ 136*92*9mm

下図のようになります。

出力状態:

本機は GROVE B ポートを介して M5Core と通信します。

EasyLoader

EasyLoader は、製品に関連したケースプログラムを内蔵した、簡潔で高速なプログラムライタです。簡単な手順で主制御に焼き付け、一連の機能検証を行うことができます。

Windows 版 Easyloader のダウンロード。 MacOS 版 Easyloader のダウンロード。

Description:
現在のボタンの状態を表示する画面です。

PinMap

M5Core(GROVE B) Btn (GPIO36) NC (GPIO26) 5V GND
BUTTON Unit BUTTON Pin 5V GND

回路図

Example

Arduino

完全なコードを取得するには、 ここ をクリックしてください。

UIFlow

UIFlow1.0 UIFlow1.0 Blockly button 使用説明書です
UIFlow1.0 Blockly button 使用説明書です
How to use Blockly button on the UIFlow 1.0 graphical programming platform and related API instructions

video
