UNIT Key

SKU:U144

説明

ユニットキーは、RGB LEDを内蔵したシングルメカニカルキー入力ユニットです。キーシャフトは、触覚バンプと可聴クリック機能を備えたブルースイッチを採用しています。プログラマブルRGB LED（SK6812）を1個内蔵し、256レベルの輝度をサポートします。2つのデジタルIOは、キーの状態とLED制御キーの状態と照明制御のために利用可能です。複数の HMI アプリケーションに適しています。

特徴

青色スイッチ、触覚バンプおよびクリック音付き
プログラム可能な RGB LED - SK6812

含まれるもの

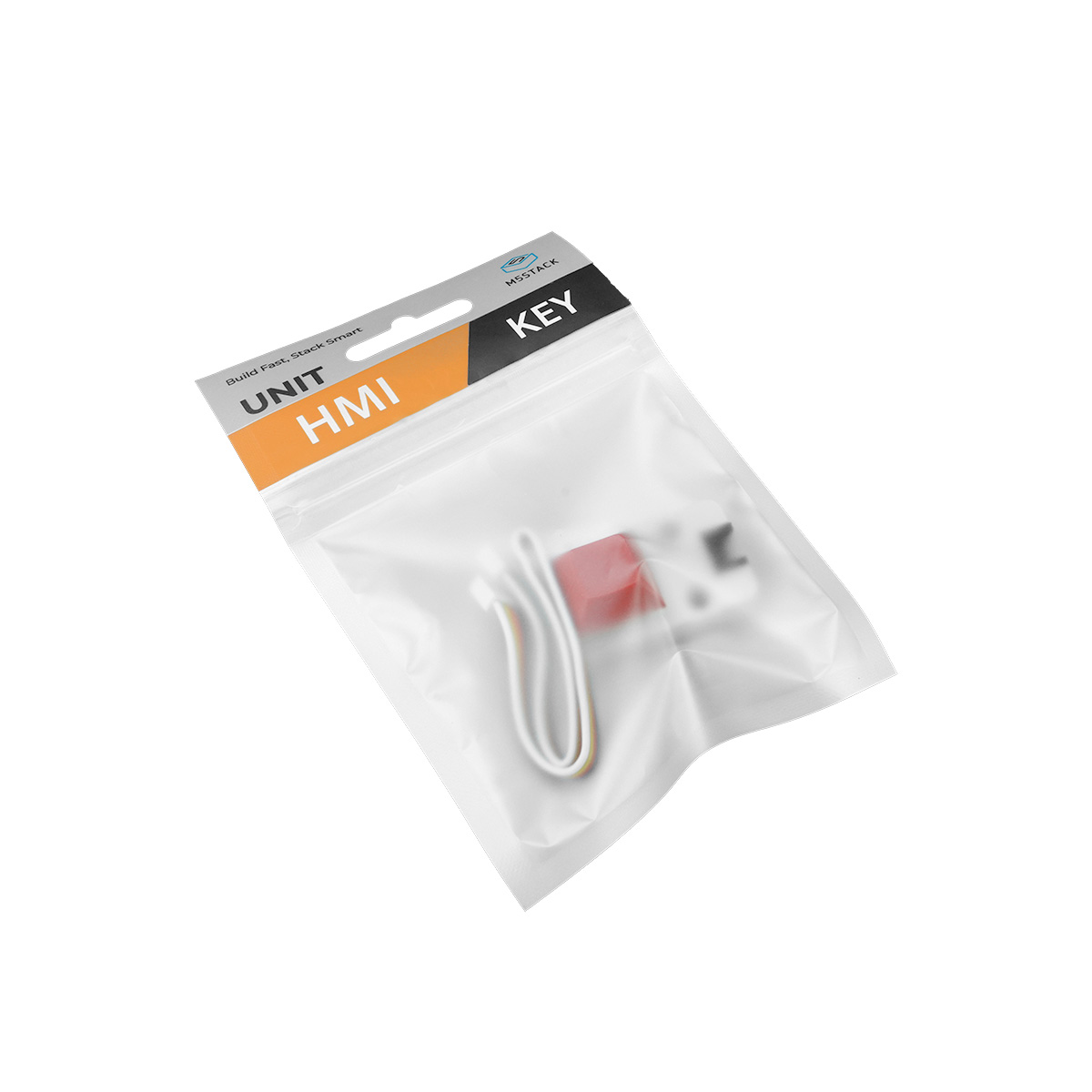

1x Unit Key
1x HY2.0-4P ケーブル (20cm)

アプリケーション

仕様

仕様	パラメータ
電源電圧	DC5V
出力論理信号	DC3.3V
スタンバイ電流	DC5V@2mA
動作電流	DC5V@13mA
製品重量	7.6g
梱包重量	13.1g
製品サイズ	40×24×22.6mm
梱包サイズ	90 x 135mm

ピンマップ

UNIT Key

M5CORE - PORT B	G36	G26
UNIT Key	Btn Input	RGB LED Control

回路図

Example

Arduino

#include <FastLED.h>
#include <M5Stack.h>

uint8_t ledColor = 0;

#define KEY_PIN  36
#define LED_PIN 26

CRGB LED[1];

void setup() {
    M5.begin();
    M5.Lcd.setTextSize(3);
    M5.Lcd.print("\n UNIT-KEY Example\n\n    Key State:");
    /* Init key pin */
    pinMode(KEY_PIN, INPUT_PULLUP);
    /* Init RGB led */
    FastLED.addLeds<SK6812, LED_PIN, GRB>(LED, 1);
    LED[0] = CRGB::Blue;
    FastLED.setBrightness(0);
}

void loop() {
    /* If Key was pressed */
    if (!digitalRead(KEY_PIN)) {
        M5.Lcd.setCursor(75, 130);
        M5.Lcd.print((" Pressed "));
        FastLED.setBrightness(255);
        FastLED.show();
        /* Hold until the key released */
        while (!digitalRead(KEY_PIN))
            ;
    } else {
        M5.Lcd.setCursor(75, 130);
        M5.Lcd.println(("Released"));
        FastLED.setBrightness(0);
        FastLED.show();
    }
    delay(100);
}

UIFlow

UIFlow1.0 Blockly key 使用説明書です

How to use Blockly key on the UIFlow 1.0 graphical programming platform and related API instructions

UIFlow2.0 Unit key Docs

How to use Unit key and related API instructions in the UIFlow2.0
