Chain Bridge
SKU:A155
描述

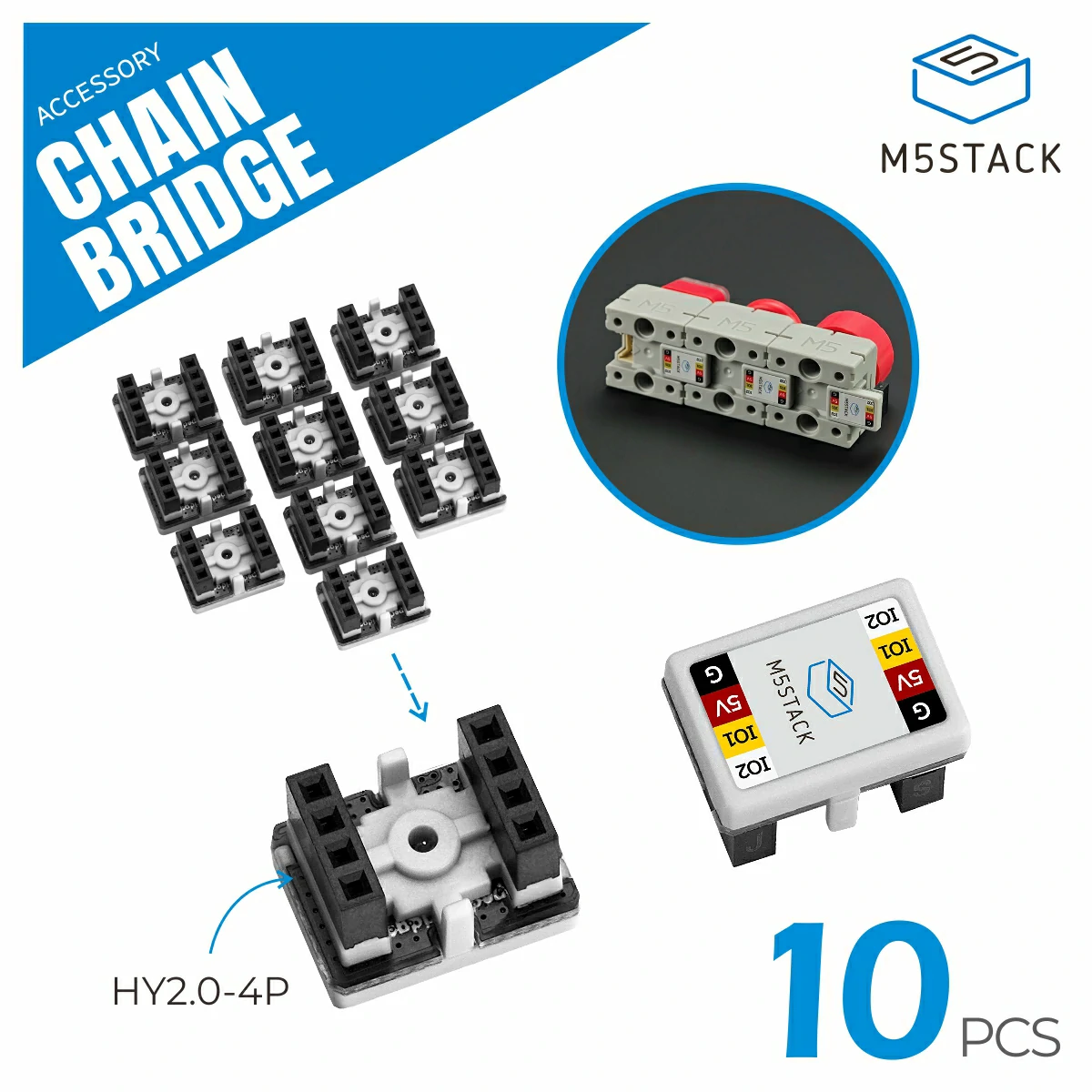

Chain Bridge 是一款适配 Chain 系列产品及 Unit Puzzle 的连接器，具有 2 个相连通的 HY2.0-4P Grove 接口。它可以将两个 Chain 系列元件的邻边连接起来，凭借出色的耐用性拓展了 M5Stack 模块系统的灵活性和适用范围。
产品特性
- 适配 Chain 系列产品、Unit Puzzle
- 模块化连接组装

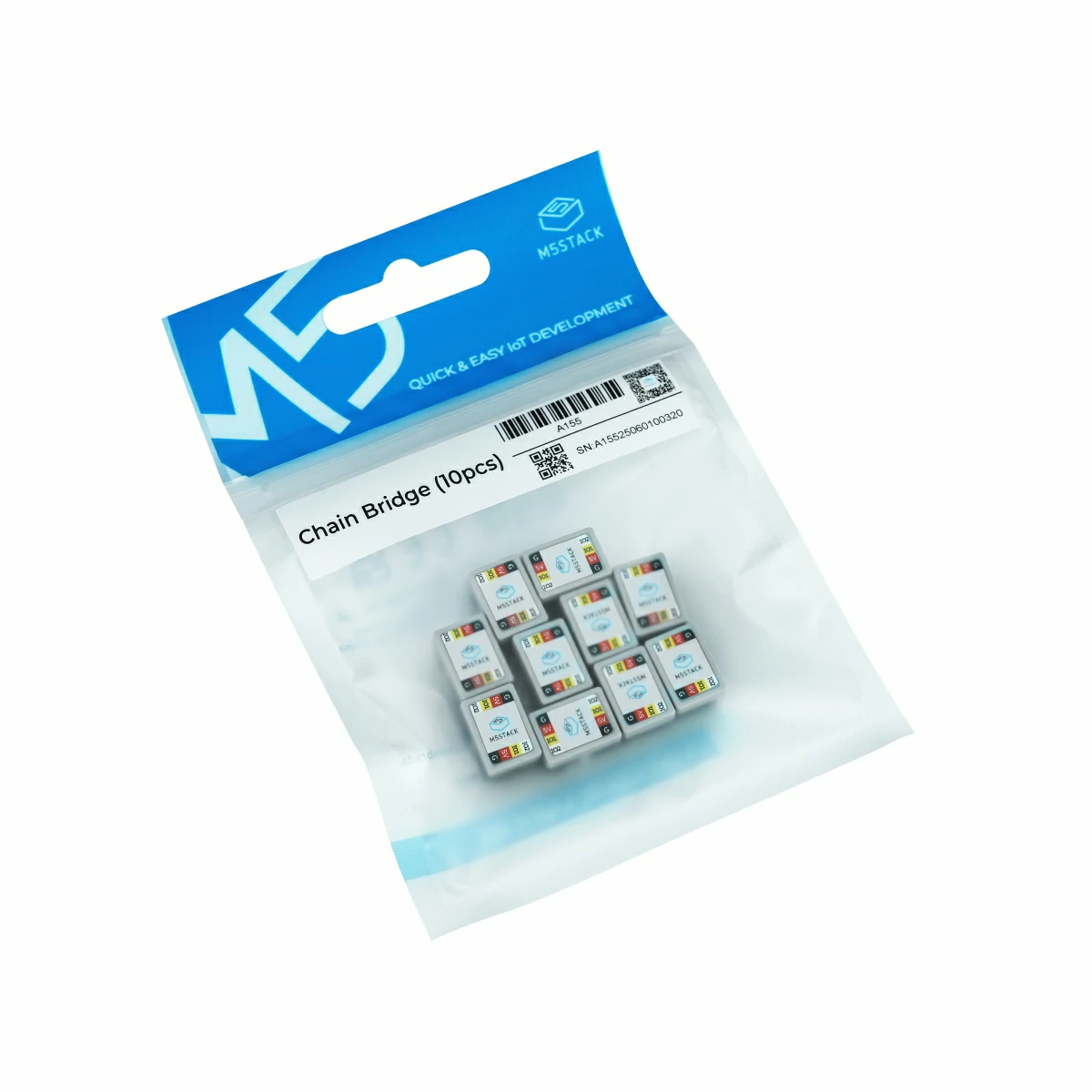

包装内容
- 10 x Chain Bridge
应用场景
- 快速原型
- 硬件交互
- 教育和学习
- DIY 项目
规格参数
| 规格 | 参数 |
|---|---|
| 产品尺寸 | 14.0 x 10.0 x 9.3mm |

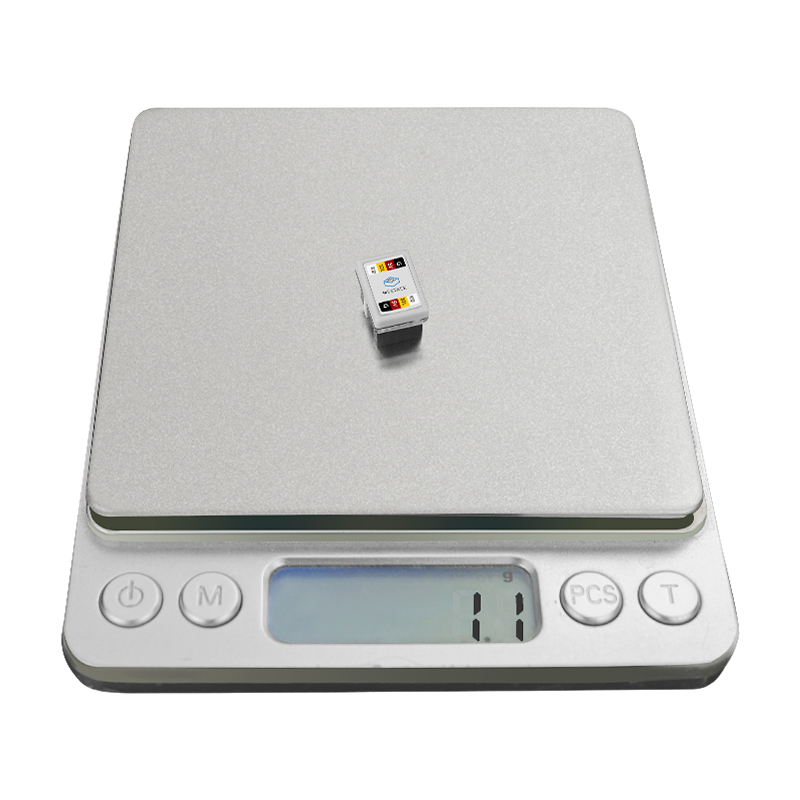

| 产品重量 | 11.0g (10 pcs) |
| 包装尺寸 | 93.0 x 138.0 x 10.0mm |
| 毛重 | 14.0g |

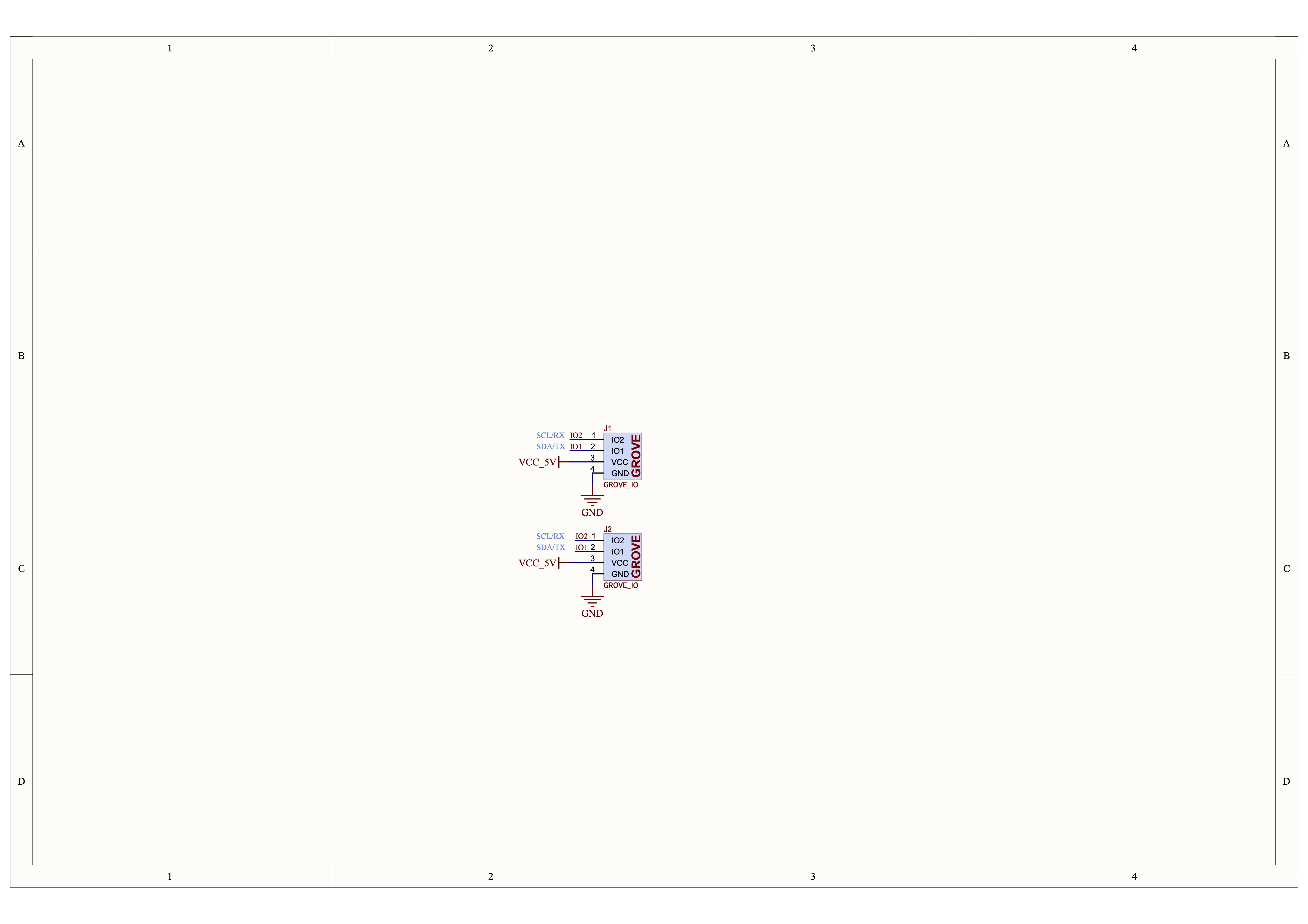

原理图
1/1
管脚映射
| HY2.0-4P | Black | Red | Yellow | White |
|---|---|---|---|---|
| Chain Bridge | GND | 5V | IO1 | IO2 |

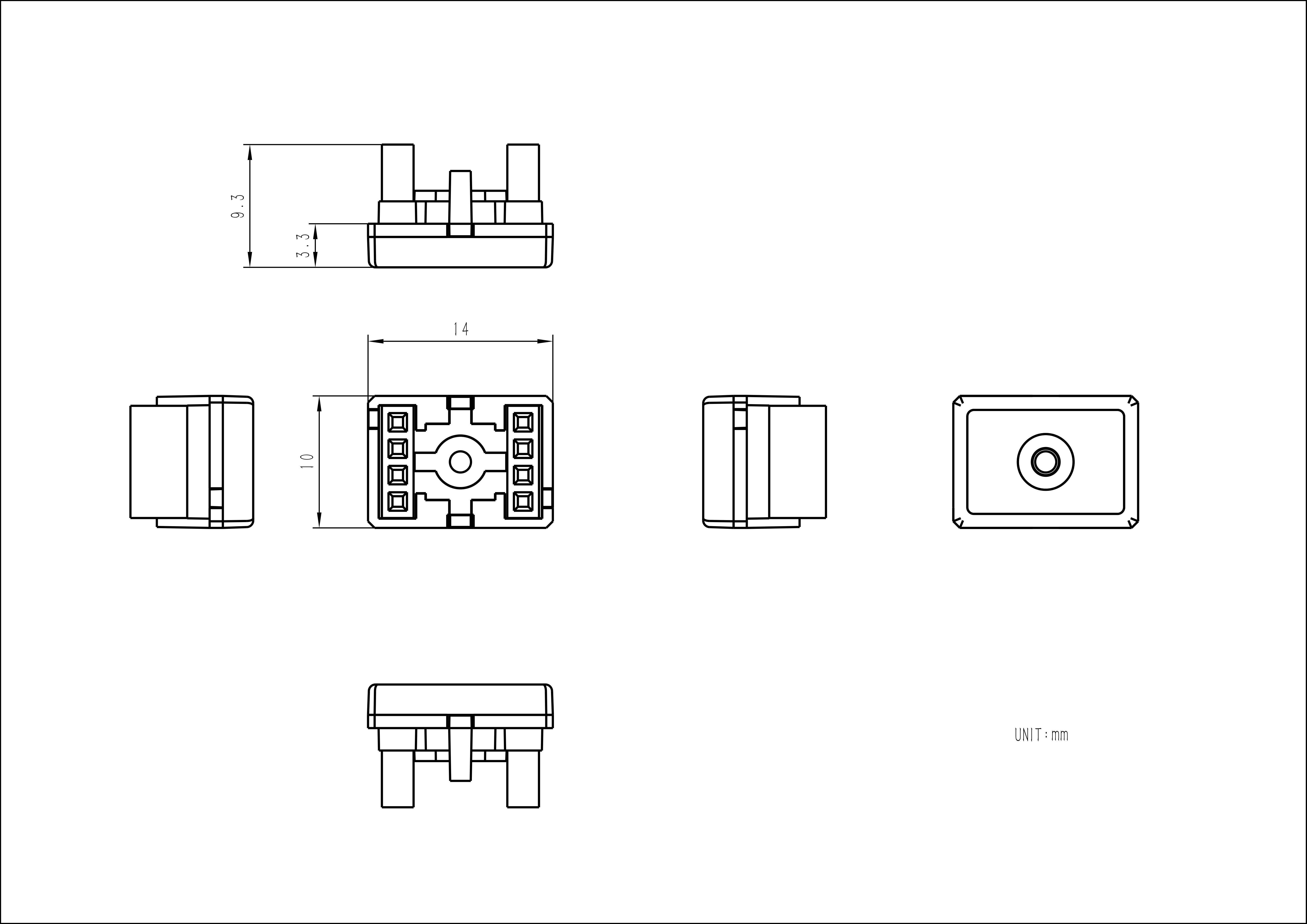

尺寸图
