Grove to Servo
SKU:A039
描述

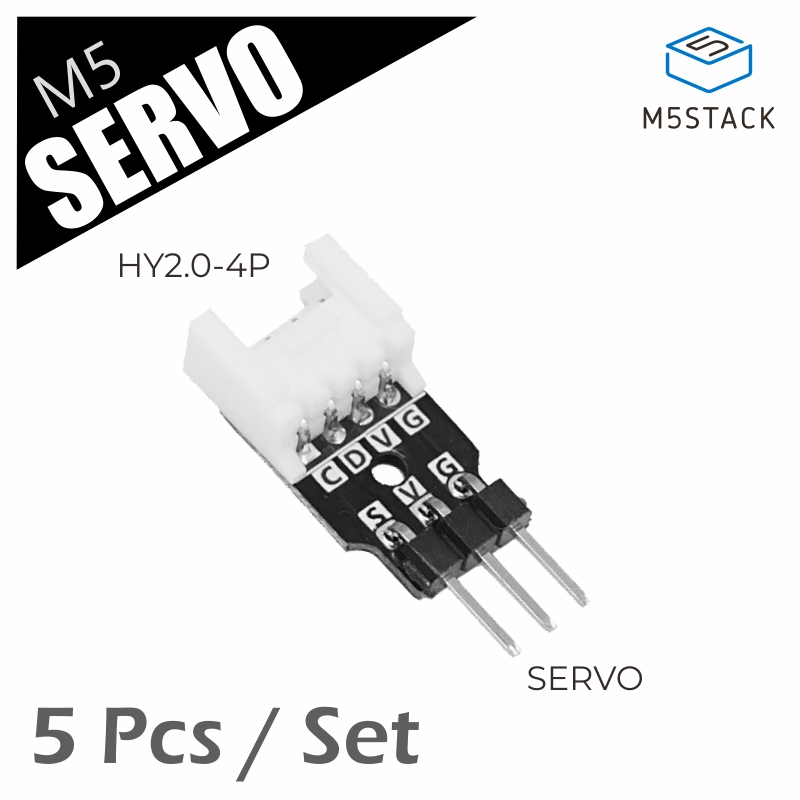

Grove to Servo 是一款 Grove 接口转舵机接口的专用转接连接器，可将标准 Grove 接口直接转换为舵机通用 3 PIN 接口，无需额外接线，即可快速实现舵机与 M5Stack 系列设备的即插即用连接，简化机械项目的搭建流程。
产品特性

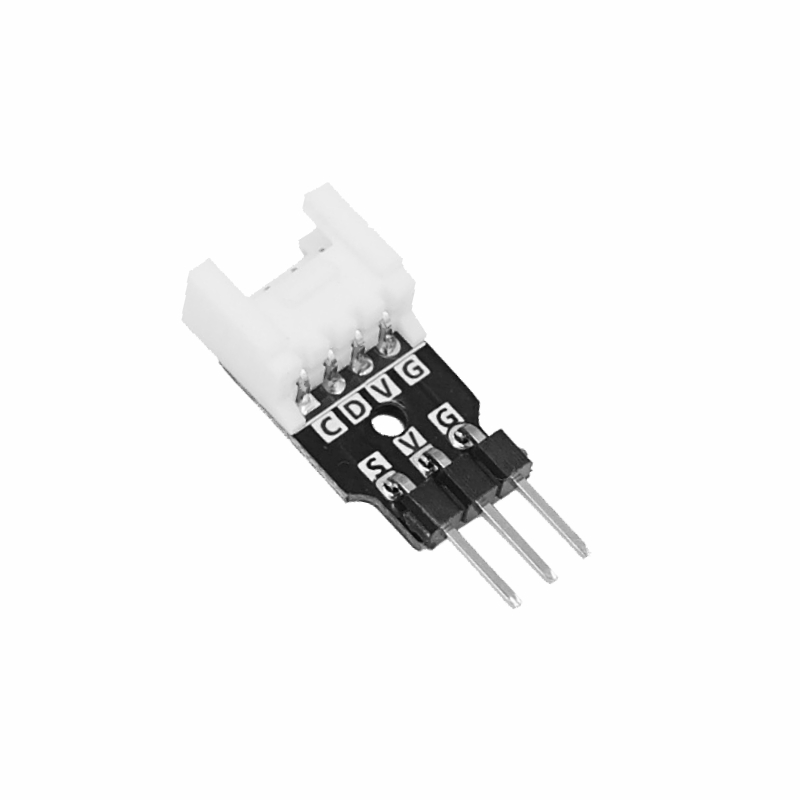

- HY2.0-4P 转 2.54-3P 接口转接板
- 3 PIN 公针端兼容标准舵机接口
- 弯脚设计，适配主板边缘布局，不占用正面空间，接线整洁有序
应用场景
- 舵机与 M5Stack 系列设备的快速连接适配
- 机械臂、云台、小型机器人项目的舵机拓展
- 无额外面包板/跳线需求的快速原型搭建
包装内容

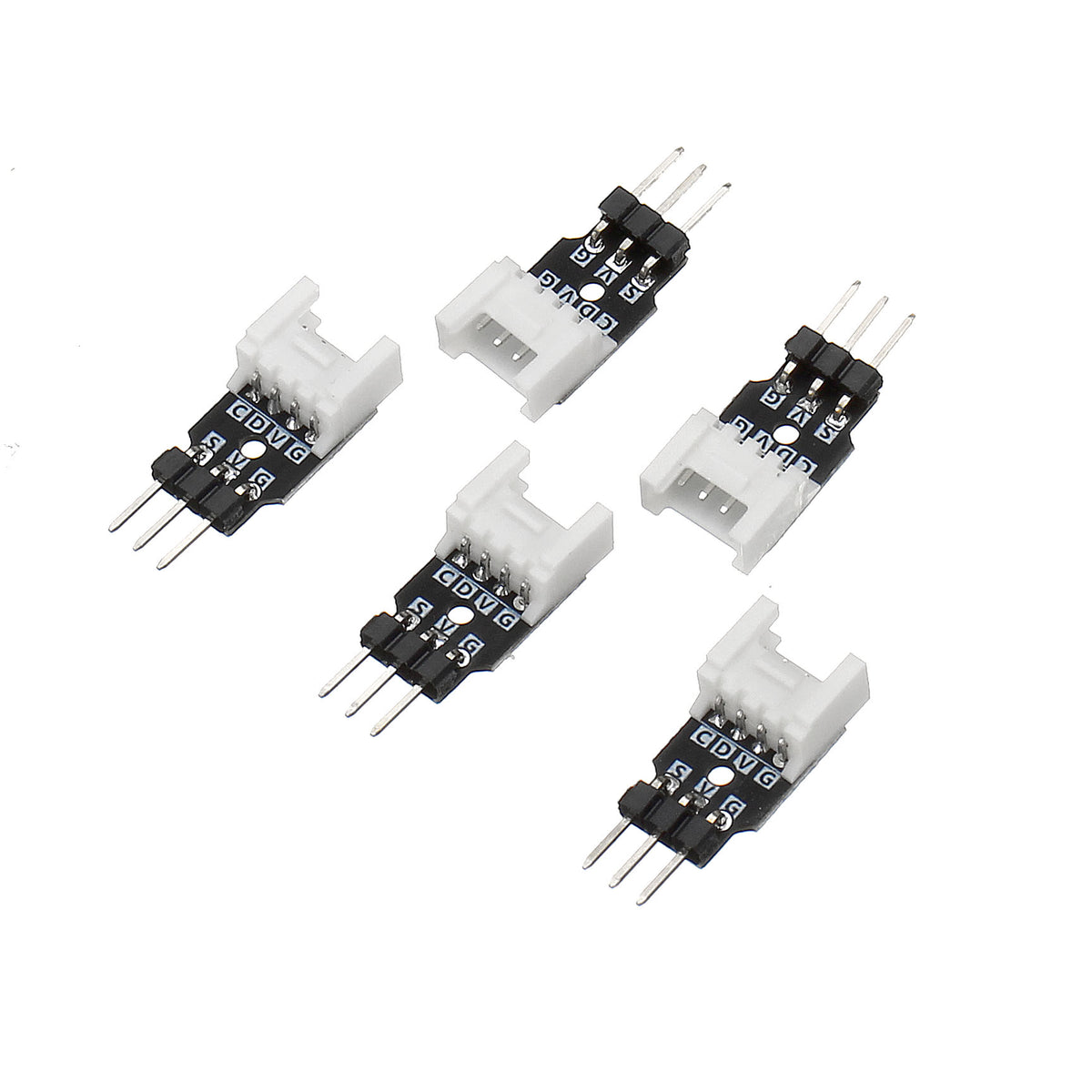

- 5 x Grove to Servo
规格参数
| 规格 | 参数 |
|---|---|
| 信号输入侧接口 | HY2.0-4P |
| 舵机接口 | 2.54-3P |
| 产品尺寸 | 20.0 x 10.0 x 6.4mm |

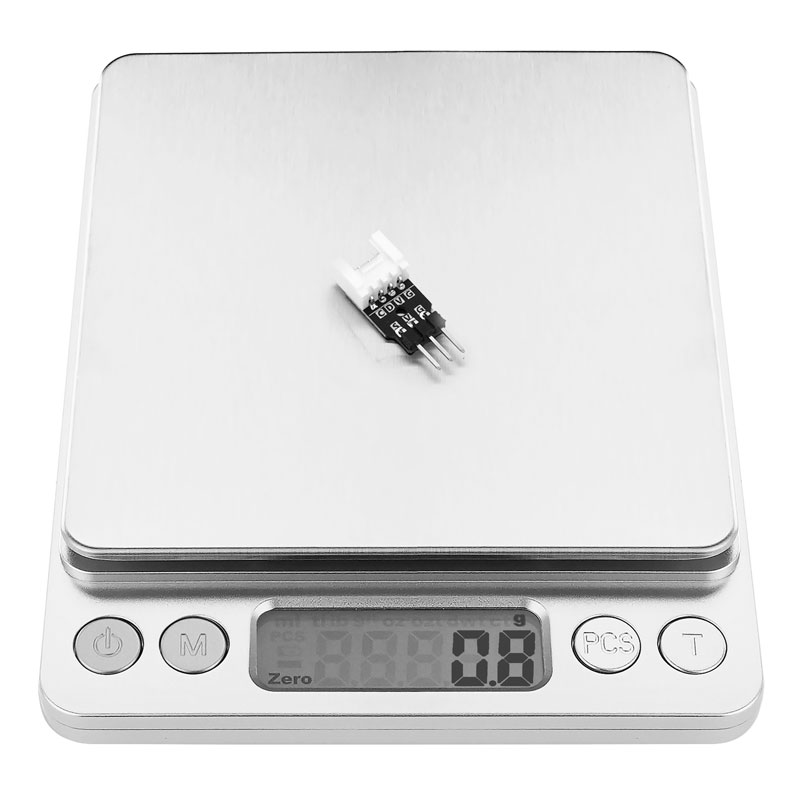

| 产品重量 | 0.8g/pcs |
| 包装尺寸 | 139.0 x 93.0 x 13.0mm |
| 毛重 | 6.0g |

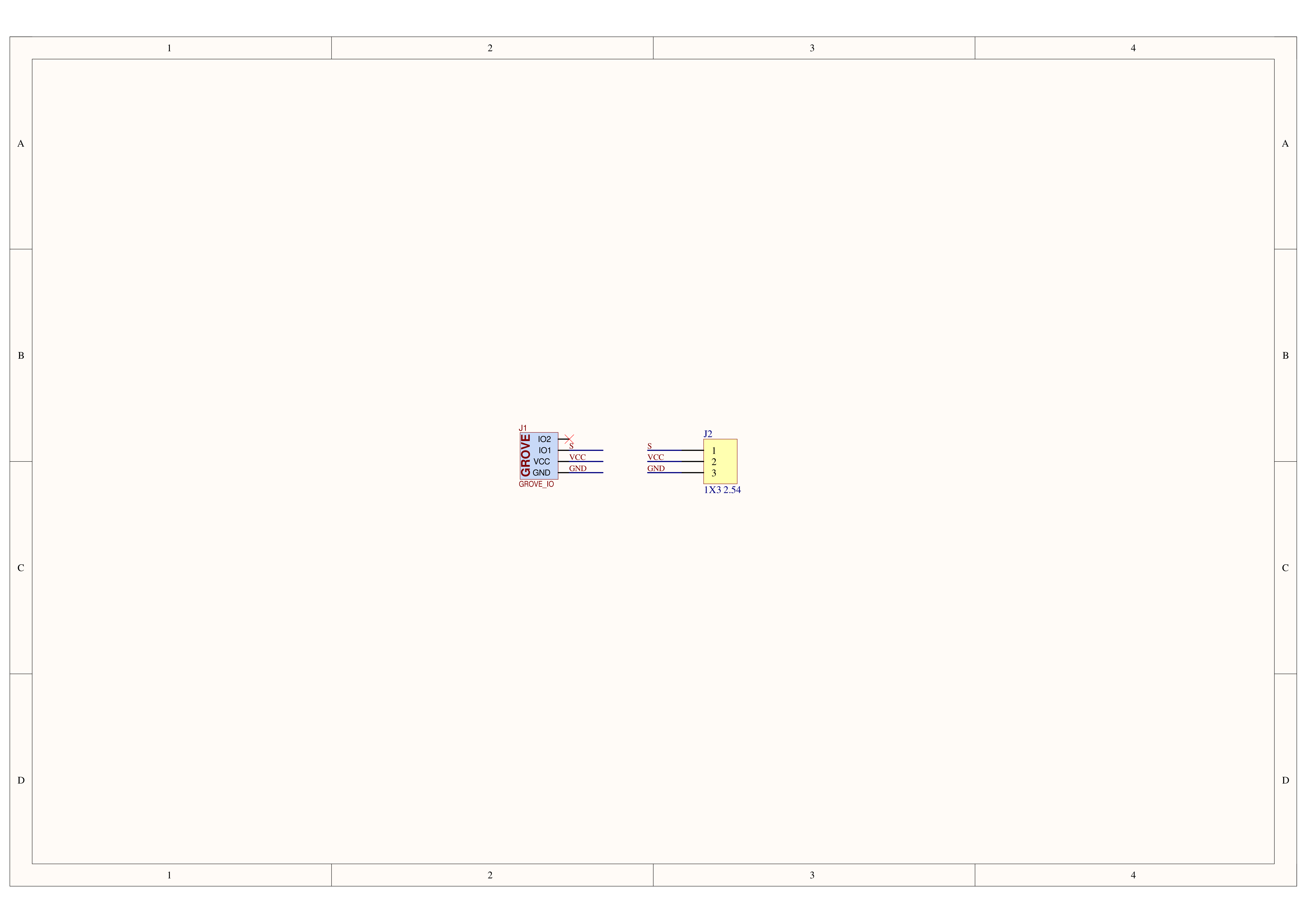

原理图
1/1
管脚映射
| 信号输入侧接口 | GND | VCC | D | C |
|---|---|---|---|---|
| 舵机接口 | GND | VCC | Signal |
尺寸图
