T-Lite
SKU:K126
描述
T-Lite是一款具有在线检测功能的一体化热成像采集测温装置，该产品主要由M5StickC-Plus与 HAT THERMAL结合而成，采用MLX90640-BAA红外成像传感器，主控采用ESP32-PICO-D4芯片，具备WIFI功能，135 x 240分辨率的TFT屏幕，内置160mAh电池，其 "T-Lite“名称的 T 代表 Temperture 温度，Lite 代表小的、高集成的意思。用户可设置高温预警功能，可以通过云端和局域网实时查看温度图像和数据。M5 同时提供线上数据 API 接口，能通过EZData获取远端图像和对应数据，为工程项目应用提供便利。
产品特性
- 基于 ESP32-PICO 开发，WIFI
- 用户按键，LCD (1.14 寸), 电源 / 复位按键
- 160 mAh 锂电池
- 集成无源蜂鸣器
- 视场角: 110°×75°
- 测温范围: -40°C ~ 300°C
包装内容
- 1 × T-Lite
- 1 × StickC-Plus
- 1 × 挂线
- 1 x USB Type-C 连接线 (50cm)
- 1 × 用户使用手册
应用场景
- 温度检测预警
- 电路温度异常监测
- 高精度非接触性测温器
- 生物移动监测
- 可视化红外成像
规格参数
| 规格 | 参数 |
|---|---|
| MCU | ESP32-PICO,240MHz dual core, 600 DMIPS, 520KB SRAM |
| 传感器 | MLX90640 |
| 视场角 | 110°×75° |
| 分辨率 | 32×24 |
| Flash 闪存 | 4MB Flash |
| 输入电压 | 5V @ 500mA |
| 接口 | Type-C |
| LCD 屏幕 | 1.14 inch, 135 x 240 Colorful TFT LCD, ST7789v2 |
| 麦克风 | SPM1423 |
| 蜂鸣器 | 无源蜂鸣器 |
| PMU | AXP192 |
| 电池 | 160 mAh @ 3.7V |
| 产品尺寸 | 69.0 × 26.6 × 16.35mm |
| 包装尺寸 | 110.0 × 87.0 × 25.0mm |
| 产品重量 | 30.1g |
| 毛重 | 62.9g |
操作说明

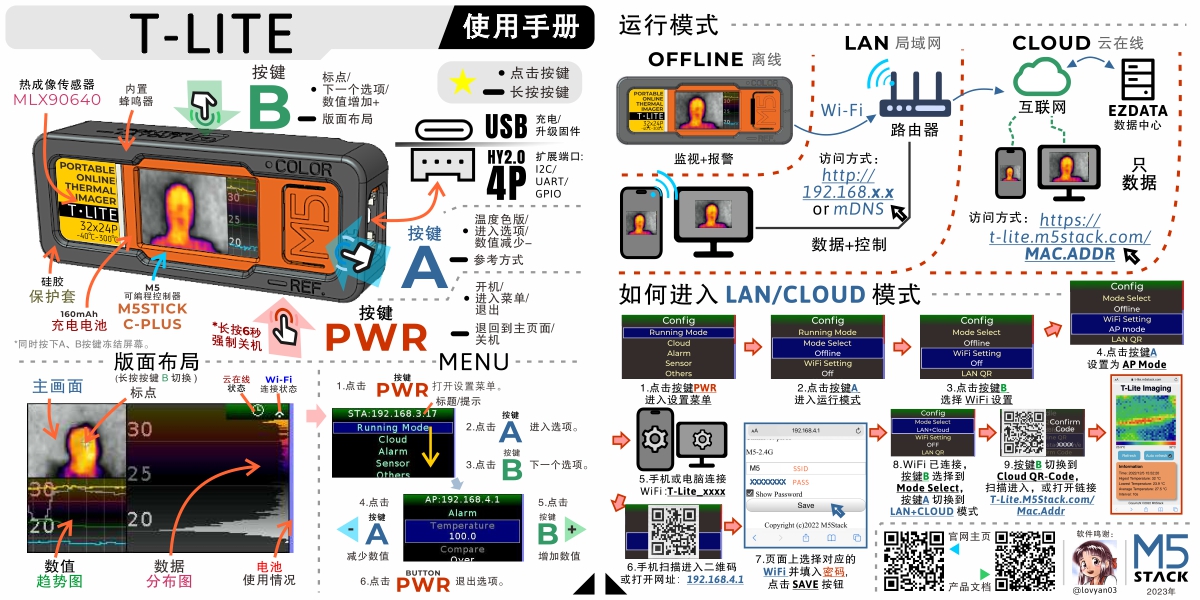

电子说明手册
尺寸图
数据手册
软件开发
快速上手
PlatformIO
EasyLoader
| Easyloader | 下载链接 | 备注 |
|---|---|---|
| T-Lite Firmware Easyloader | download | / |
发射率（Emissivity）修改说明
发射率（Emissivity）
红外传感器默认以理想黑体（ε=1.0）为基准，但大多数材料会反射环境辐射，导致测温偏差。
通过设置正确的发射率（ρ = 1–ε），可补偿反射影响，提高测温精度。T-Lite 的默认发射率为 0.98。
常见材料的发射率如下所示：
| 材料 | 发射率 ε |
|---|---|
| 人体皮肤 | 0.98 |
| 水 | 0.93 |
| 塑料（不透明） | 0.95 |
| 沥青 | 0.95 |
| 混凝土 | 0.95 |
| 砖 | 0.90 |
| 玻璃（平板） | 0.85 |
| 木材（自然） | 0.94 |
| 铝（氧化） | 0.30 |
| 钢（氧化） | 0.80 |
- 更多材料的发射率 / 反射率数据，请参见物体发射率参考表 (PDF)。
- 关于设置 T-Lite 发射率的方法，可参见T-Lite使用教程。
