Scales Kit

SKU:K121

描述

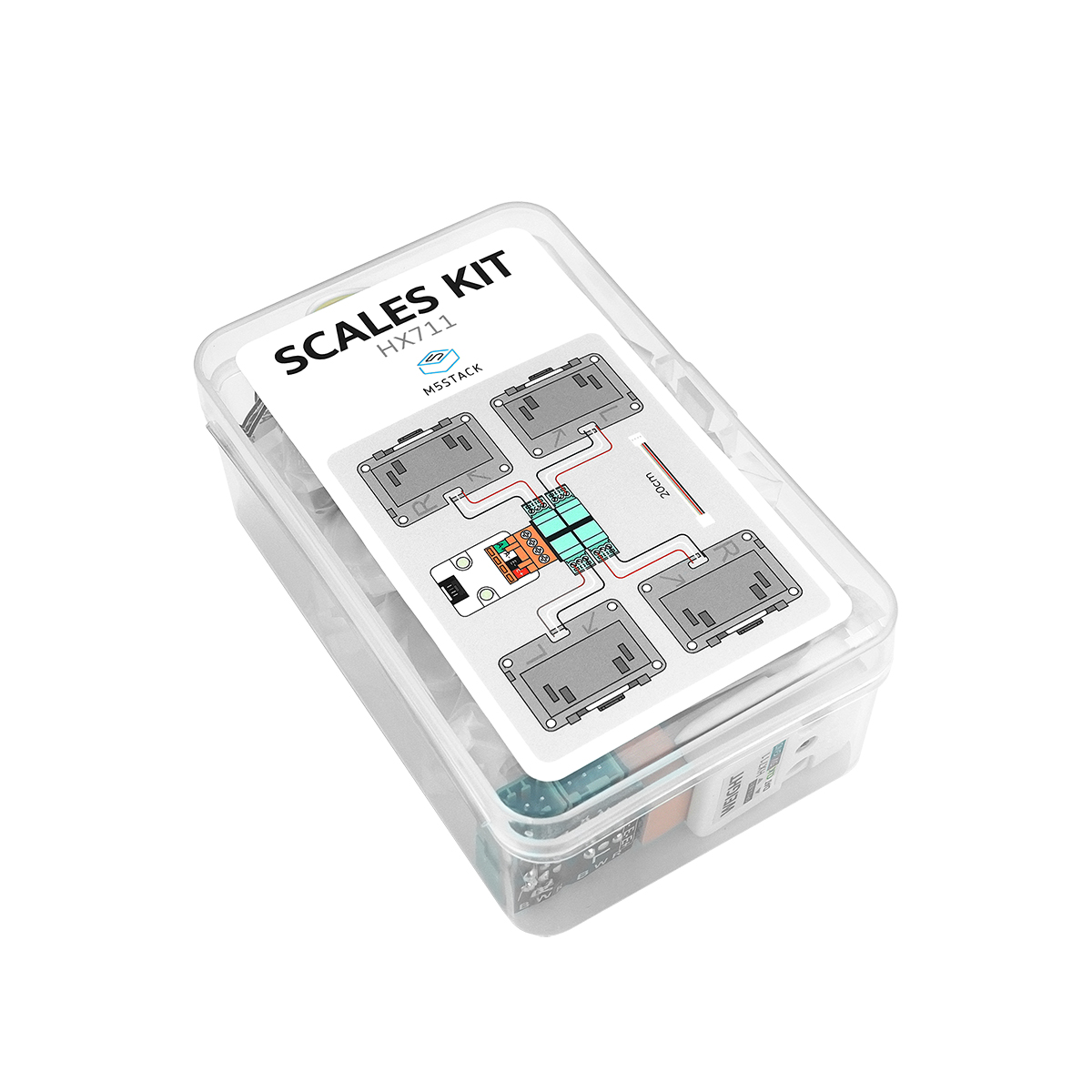

Scales Kit是一款电子称套件, 采用四组半桥式电阻应变片构成，总称重量程可达200kg。搭配高精度24位A/D转换器芯片HX711. 内置低噪声可编程放大器，支持32/64/128倍增益调节。搭配M5Stack主控进行编程，仅需几分钟既可轻松构建一个IoT称重应用。

注意：Scales Kit需要搭配一个称重面板才能使用，盖板边长不应超过50cm。

产品特性

套件总量程200kg
HX711:
- 高精度24bit ADC
- 可编程增益放大32, 64 and 128
- 10SPS输出数据速率
半桥式电阻应变片：
- 输出灵敏度：1.0±0.1mV/V
- 非线性： 0.3%F.S
- 综合精度： 0.3%F.S
- 零点输出：±0.3mv/V
- 每片应变计上下阻抗相差: 0.8Ω
- 输出(入)阻抗：1000±5Ω
开发平台:
- UIFlow (即将支持)
- MicroPython (即将支持)
- Arduino

包含

4x 半桥式电阻应变片
1x WEIGHT UNIT
1x HY2.0-4P Cable(20cm)
4x 双面胶纸(39 * 20 * 0.8mm)
4x 双面胶纸(39 * 12 * 0.8mm)

应用

电子称设计

安装图

Scales Kit_Structure - PDF

规格参数

规格	参数
HX711	输出灵敏度：高精度24bit ADC 可编程增益放大32, 64, 128 10SPS输出数据速率
半桥式电阻应变片	输出灵敏度：1.0±0.1mV/V 非线性： 0.3%F.S 综合精度： 0.3%F.S 零点输出：±0.3mv/V 每片应变计上下阻抗相差: 0.8Ω 输出(入)阻抗：1000±5Ω
毛重	92.5g
净重	126.3g
包装尺寸	105mm x 65mm x 40mm

原理图

WEIGHT UNIT

管脚映射

WEIGHT UNIT

M5CORE - PORT B	G36	G26	5V	GND
WEIGHT UNIT	DATA Pin (DAT)	CLOCK Pin (CLK)	VCC	GND

误差/校准

设置ADC芯片GAIN=128, 10SPS输出速率, 5kg重物测量条件下，误差约为±1%。开始称重前需进行校准, 可参考下方代码进行操作。


#include "HX711.h"

HX711 scale;

void setup() {
    // 1. 设置0g情况下ADC数值，并设为offset
    scale.tare();
}

void loop() {
    // 2. 读取标准重物(如5kg)情况下的ADC平均数值
    long kg_adc = scale.read_average(20);
    // 3. 读取当前0g情况下的offset
    kg_adc = kg_adc - scale.get_offset();
    // 4. 计算并配置scale参数
    scale.set_scale( kg_adc / (5 * 1000.0));
}

案例程序

Arduino

Examples
Libraries
- HX711
