Atomic Audio-3.5 Base

SKU:A166

描述

Atomic Audio-3.5 Base 是一款为 ATOM 系列主控设计的语音识别与音频播放底座。其内部集成了 ES8311 单声道音频解码器、MEMS 麦克风以及 NS4150B 功放芯片。ES8311 支持 24 位音频分辨率，采样率范围为 16kHz~64kHz，采用 I2S 通信接口，可实现高保真音频处理。板载 MEMS 麦克风具备高信噪比和数字输出能力，针对自动语音识别场景进行了优化；集成扬声器可提供高效音频输出。该底座支持全双工通信，可同时进行音频信号的发送与接收。该设备可用于语音助手、语音控制终端、智能家居语音网关、语音交互设备等场景

教程 & 快速上手

产品特性

• 体积小巧
• 支持个性化 DIY
• 开放式非封闭结构设计
• 3.5mm耳机口支持外接麦克风
• 双路播放 板载/外麦，自动切换
• 双路录音 自动切换扬声器和外麦

包装内容

• 1 x Atomic Audio-3.5 Base

应用场景

• Atom 扩展底座
• DIY 节点控制器
• 外设接口扩展

规格参数

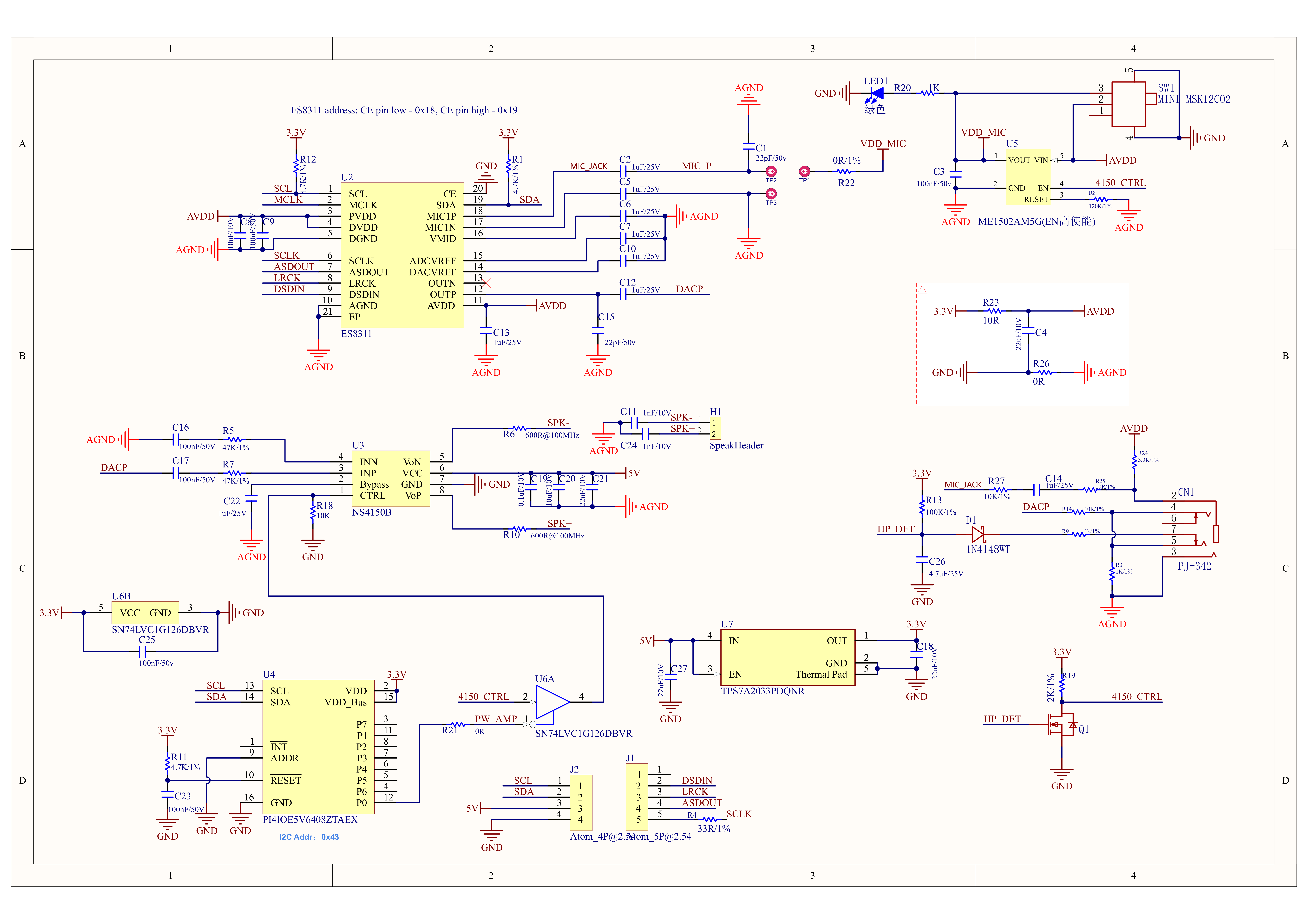

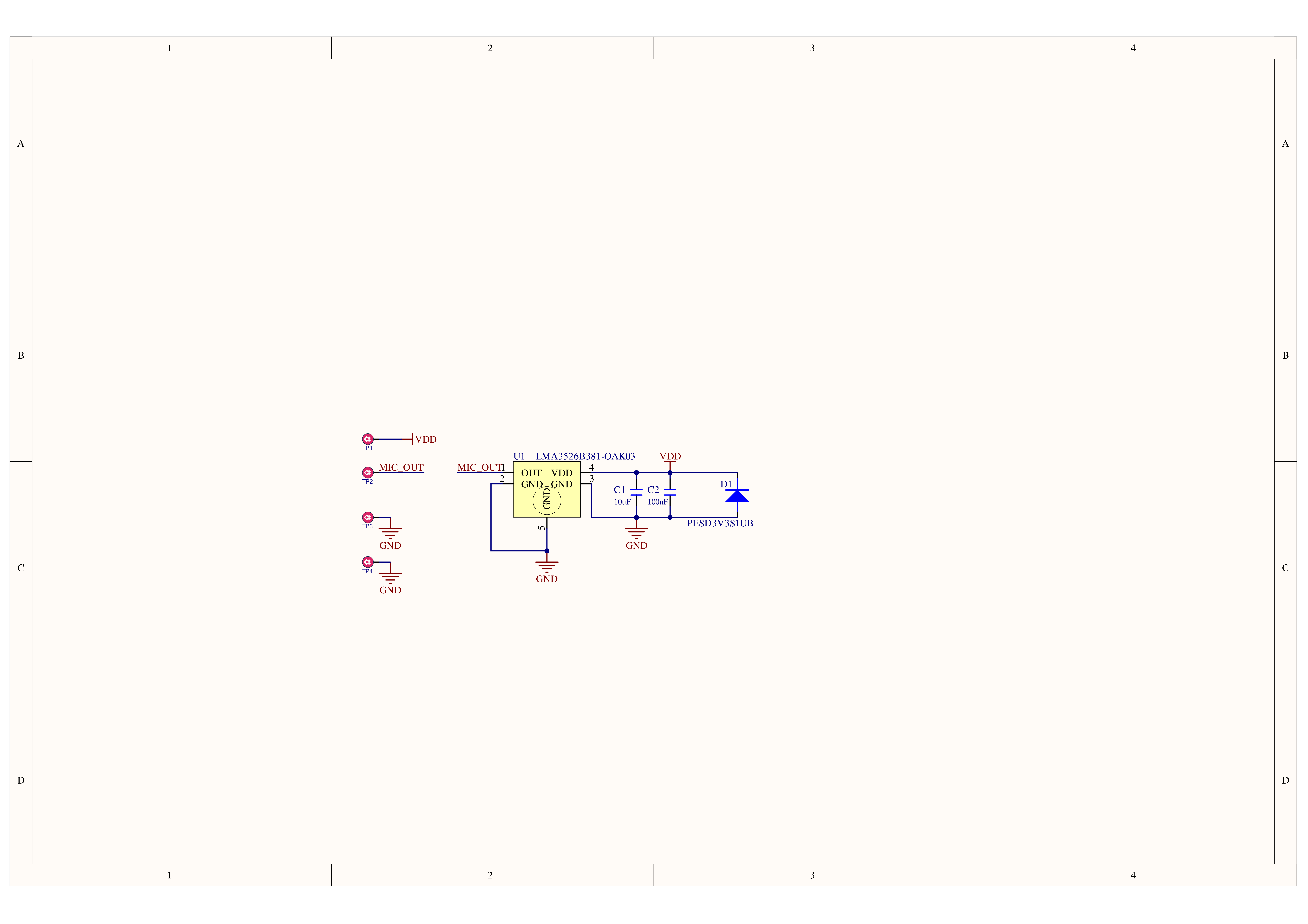

原理图

• Atomic Audio-3.5 Base 原理图 PDF

1/2

管脚映射

尺寸图

• Atomic Audio-3.5 Base

数据手册

• ES8311
• NS4150B
• PI4IOE5V6408ZTAEX

软件开发

快速上手

Arduino

• Atomic Audio-3.5 Base Arduino 库

UiFlow1

• Atomic Audio-3.5 Base UiFlow1 文档

UiFlow2

• Atomic Audio-3.5 Base UiFlow2 文档
