Base DMX
SKU:M128
描述
Base DMX 是一款专门为 DMX-512 数据传输场景设计的功能底座，与 M5 主机 通过串口 进行通讯和使能控制，配备 XLR-5 和 XLR-3 公母头接口，方便用户连接不同接口的 DMX 设备。此外，模块上留有 HT3.96 间距的 485 接口，方便连接扩展 485 设备。通信信号采用高速光耦隔离，电源采用专用隔离电源模块，提供 两路独立的 RS-485 电路实现收、发 DMX 数据，可通过内部双掷开关选择两路独立或并接运行。供电方面，DC-JACK 接口以及相应的 DC-DC 电路 ，可为整个设备提供电源。本产品适用舞台灯光控制、声音设备控制、景观照明控制和彩灯控制等场合。
产品特性
- 配备 XLR-5 和 XLR-3 公母头接口，方便用户连接 DMX 设备
- 支持与 M5 主机通过串口进行通讯和使能控制
- 内置两路双掷开关，方便用户控制连接方式和传输路径
- 采用电源 DC-DC 隔离方式，提高稳定性和一致性
- 开发平台：
- Arduino
- UIFlow
包装内容
- 1 x Base DMX
- 1 x 内六角扳手 L 形 2.0mm (适配 M2.5 螺丝)
- 1 x 3.96-4P 端子
- 1 x XLR-3 接口
应用场景
- 舞台灯光控制
- 声音设备控制
- 景观照明控制
- 彩灯控制
规格参数
| 规格 | 参数 |
|---|---|
| 485 通讯 | SP3488EN |
| 光耦隔离高速传输 | EL0600EL0631 |
| DC-DC | MP1584EN |
| 电压隔离 | B0505LS-1WR2 |
| 电压输入 | DC 9 ~ 24V |
| DMX 接口 | XLR-5、XLR-3 公母头接口 |
| 485 接口 | HT3.96 接口 |
| 电源输出 | DC 5V/3.3V |
| 工作温度范围 | 0 ~ 40°C |
| 支持 DMX 信号 | DMX512 |

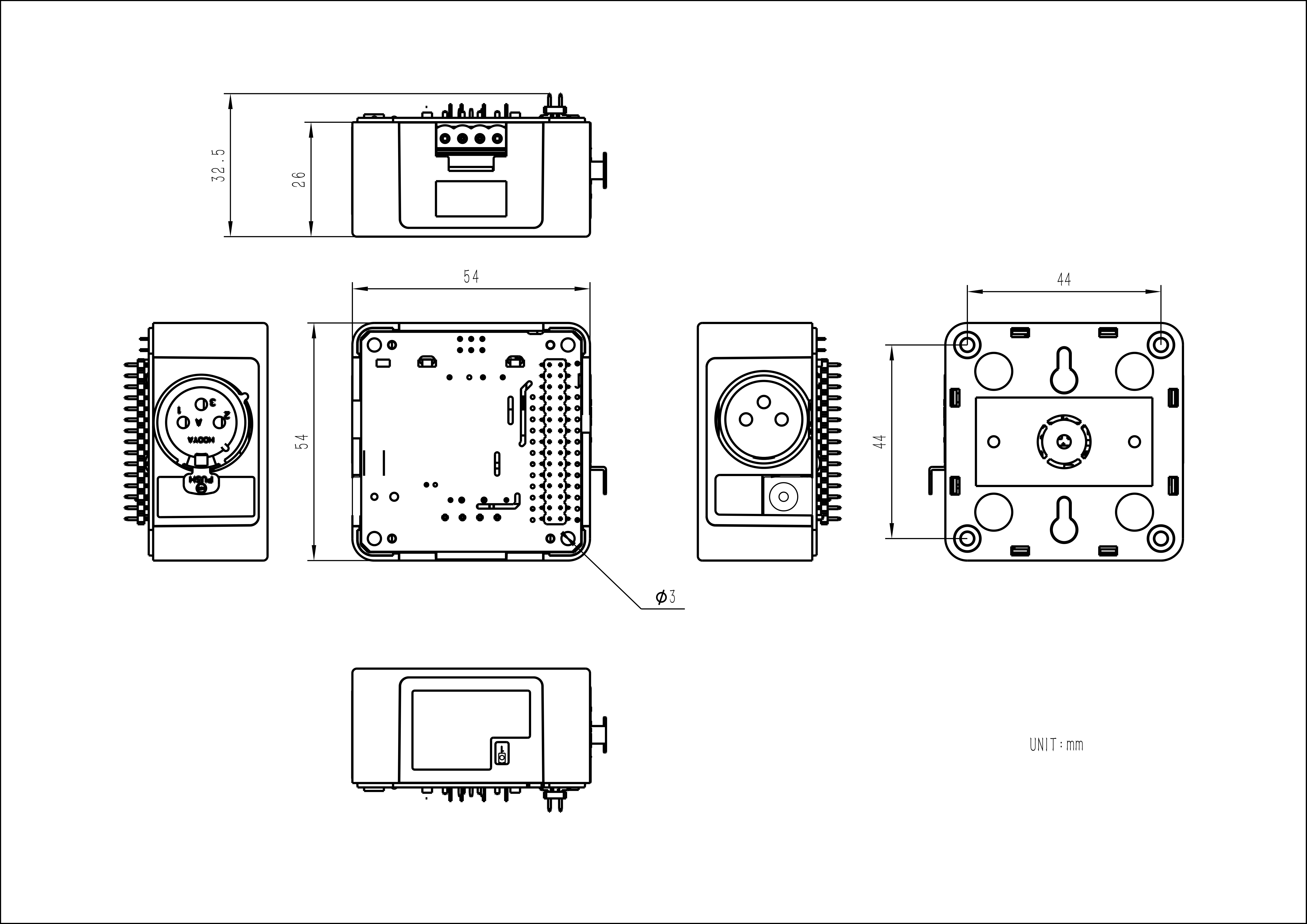

| 产品尺寸 | 54.0 x 54.0 x 27.0mm |
| 产品重量 | 48.0g |
| 包装尺寸 | 147.0 x 90.0 x 40.0mm |
| 毛重 | 88.2g |
操作说明
板载开关功能说明
- Switch1: 控制 Base DMX 输出接口是否接入 680Ω 偏置电阻。该电阻用于确保总线空闲状态下的稳定电平与改善信号质量。
- Switch2：控制 Base DMX 输入信号分离 (信号输入到主控) 或是旁通输出到输出接口。
- Switch3：控制 Base DMX 输入接口是否接入 120Ω 终端电阻，该电阻用于减少信号反射与改善信号质量。
原理图
1/2
管脚映射
M5-Bus
| PIN | LEFT | RIGHT | PIN |
|---|---|---|---|
| GND | 1 | 2 | UART_TX |
| GND | 3 | 4 | NC |
| GND | 5 | 6 | NC |
| NC | 7 | 8 | NC |
| NC | 9 | 10 | NC |
| NC | 11 | 12 | 3V3 |
| NC | 13 | 14 | NC |
| NC | 15 | 16 | NC |
| NC | 17 | 18 | NC |
| NC | 19 | 20 | NC |
| RS485_EN | 21 | 22 | UART_RX |
| NC | 23 | 24 | NC |
| HPWR | 25 | 26 | NC |
| HPWR | 27 | 28 | 5V |
| HPWR | 29 | 30 | BAT |
