Base15

SKU:K025

描述

Base15 是 M5 体系中一款支持高度定制化的工业底座。与 PLC Base 有着类似，却有着更高级别定制化能力。套件内提供了 Protoboard（万能板）允许您添加自己的电路设计，并预留了两个 Grove 接口焊盘，方便您进行线路的拓展。提供 M 型防水接头组件，允许用户将其安装在底座的侧面或是底部。

Base15 中 “15” 代号来源于底座的高度 15cm，底座上每一侧都是可以自由拆卸、切割、定制成不同的接口，以满足不同需求。关于底座的定制，我们提供了大量的结构组件替代方案，并将其完全开源，你可以基于这些设计去制作 3D 打印文件或是二次设计。不但如此，该底座完全兼容 M5 堆叠模块与硬件拓展体系。在产品的底部，我们提供了 2 种不同的装配方式：导轨固定，悬挂固定。

底座覆盖工业级外壳，自由拼接的组件能够为您提供无限的组合方式，为您创造出功能强大且可靠的工业应用。对于面向工业场景，要求一定的防护水准且希望项目高度定制化的开发者用户来说，Base15 是一个很好的解决方案。

产品特性

• 支持高度定制化
• 可替换部件
• M5-Bus 拓展
• 板载 DC-DC 转换 (9 ~ 24V -> 5V)
• 2 种底座固定方式

包装内容

• 1 x Base15 Proto Board
• 1 x Base15 底座外壳
• 2 x HY2.0-4P 端子
• 1 x 1.5mm 六角扳手
• 1 x 2.0mm 六角扳手
• 1 x 2.5mm 六角扳手
• 1 x 35mm 银色金属导轨
• 1 x 35mm 黑色导轨卡扣
• 2 x M3*8mm 螺丝 (沉头，机械牙)
• 2 x M3*22mm 螺丝 (杯头，机械牙)
• 4 x M2*5mm 螺丝 (杯头，自攻牙)
• 2 x M3 螺母 (带防滑胶圈)
• 1 x 产品贴纸

规格参数

原理图

• Base15 原理图PDF

管脚映射

M5-Bus

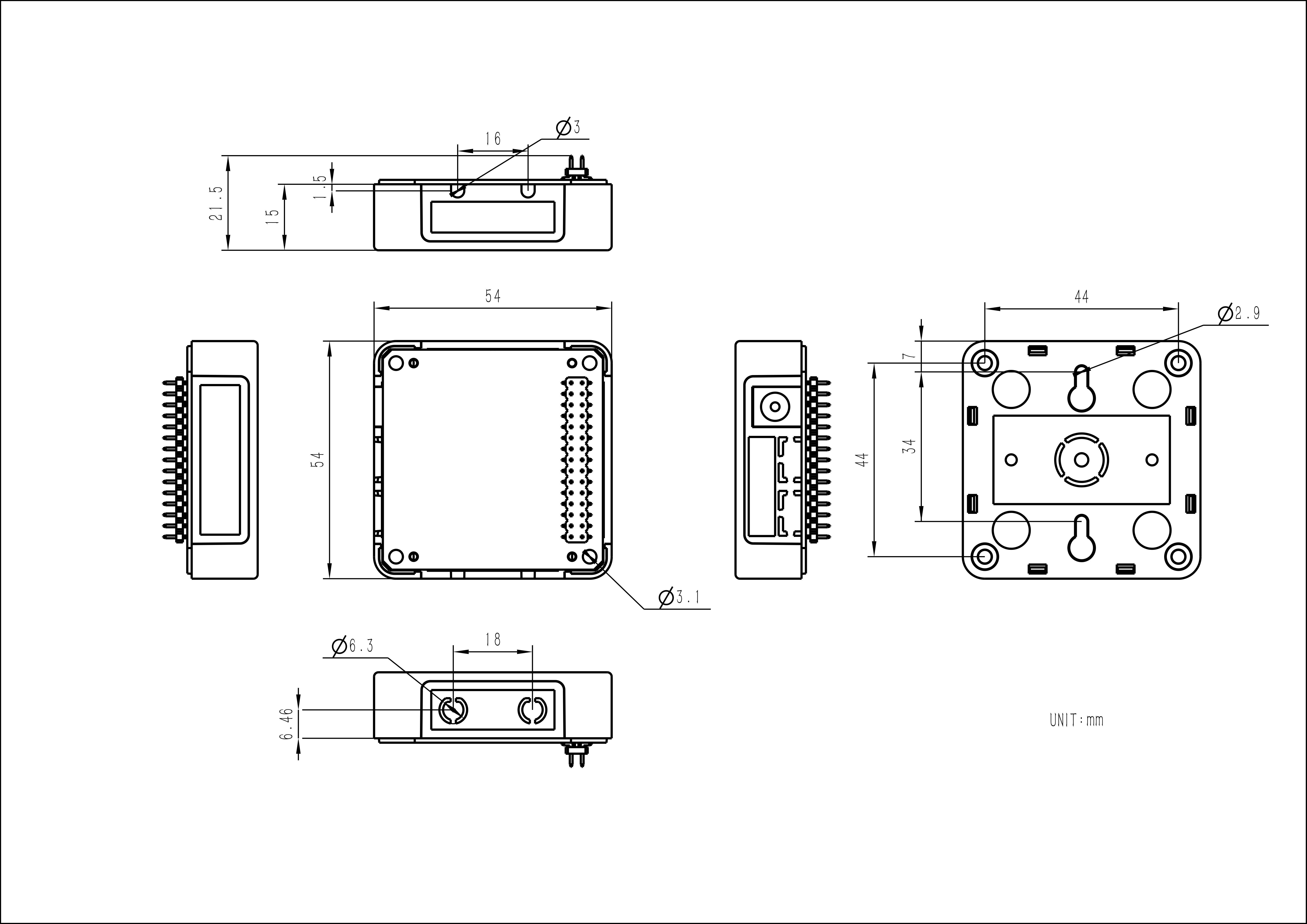

3D

• Base15 3D DWG
