IoTBase NBIoT CN

SKU:K064-C

Preview
Preview
Preview
Preview
Preview
Preview
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail

描述

IoTBase NBIoT CN 是一款专门针对物联网 NB-IoT 数据传输场景设计的一款功能底座。套件配套强力核心主控 BASIC（内置 ESP32 ，集成 Wi-Fi），集成丰富的接口资源（I2C，UART，GPIO，RS485 等）适配多种的工业现场常用协议（如 ModBus 等），内置 SIM7020C 模组，主要覆盖中国 Cat-NB 频段，集成 SMA 外部天线接口，提升设备通信质量与信号的稳定性。配套多功能导轨固定底座，完美嵌入工业应用场景。

产品特性

  • SIM7020C/适用于中国地区

  • 信号接入能力强

  • AT指令控制

  • SIM卡类型: MicroSIM

  • 外置天线:SMA天线

  • 串行通信:UART 115200bps

  • RS485通信接口(带12V输入,内置DCDC12v to 5v)

  • 配套多功能导轨固定底板

  • NB模组状态指示灯

  • 配套BASIC主机

  • Grove拓展接口:

    • I2C x1
    • GPIO x1
    • UART x1

  • SIM卡槽规格: MicroSIM

  • Cat-NB频段:

    • B1/B3/B5/B8

  • 数据传输(kbps):

    • 26.15(DL)/62.5(UL)

  • 网络协议:

    • TCP/UDP/LWM2M/COAP/ MQTT/HTTP/HTTPS/ TLS/DTLS/DNS/NTP/ PING/OneNET/电信云/艾拉云*

包含

  • 1 x IoT-Base-NB CN
  • 1 x BASIC主控
  • 1 x 12V DC电源适配器
  • 1 x VH-3.96-2P端子
  • 1 x VH-3.96-4P端子
  • 1 x Din-moute导轨固定底板
  • 1 x SMA天线
  • 2 x M3*28螺丝
  • 1 x M3六角扳手
  • 1 x NB-IoT流量卡(移动NB流量:300M/年,有效时间:2021.06.16-2024.05.31)

应用

  • 智能表计
  • 远程监控
  • 共享单车

规格参数

规格 参数
通信模组 SIM7020C
支持Cat-NB频段 B1/B3/B5/B8
数据传输速度 26.15(DL)/62.5(UL)
网络协议 TCP/UDP/LWM2M/COAP/ MQTT/HTTP/HTTPS/ TLS/DTLS/DNS/NTP/ PING/OneNET/电信云/艾拉云*
接口资源 I2C, UART, GPIO, RS485(支持ModBus Master/Slave)
供电方式 USB供电 /12V DC电源适配器供电
通讯方式 UART 115200bps
净重 71.3g
毛重 197g

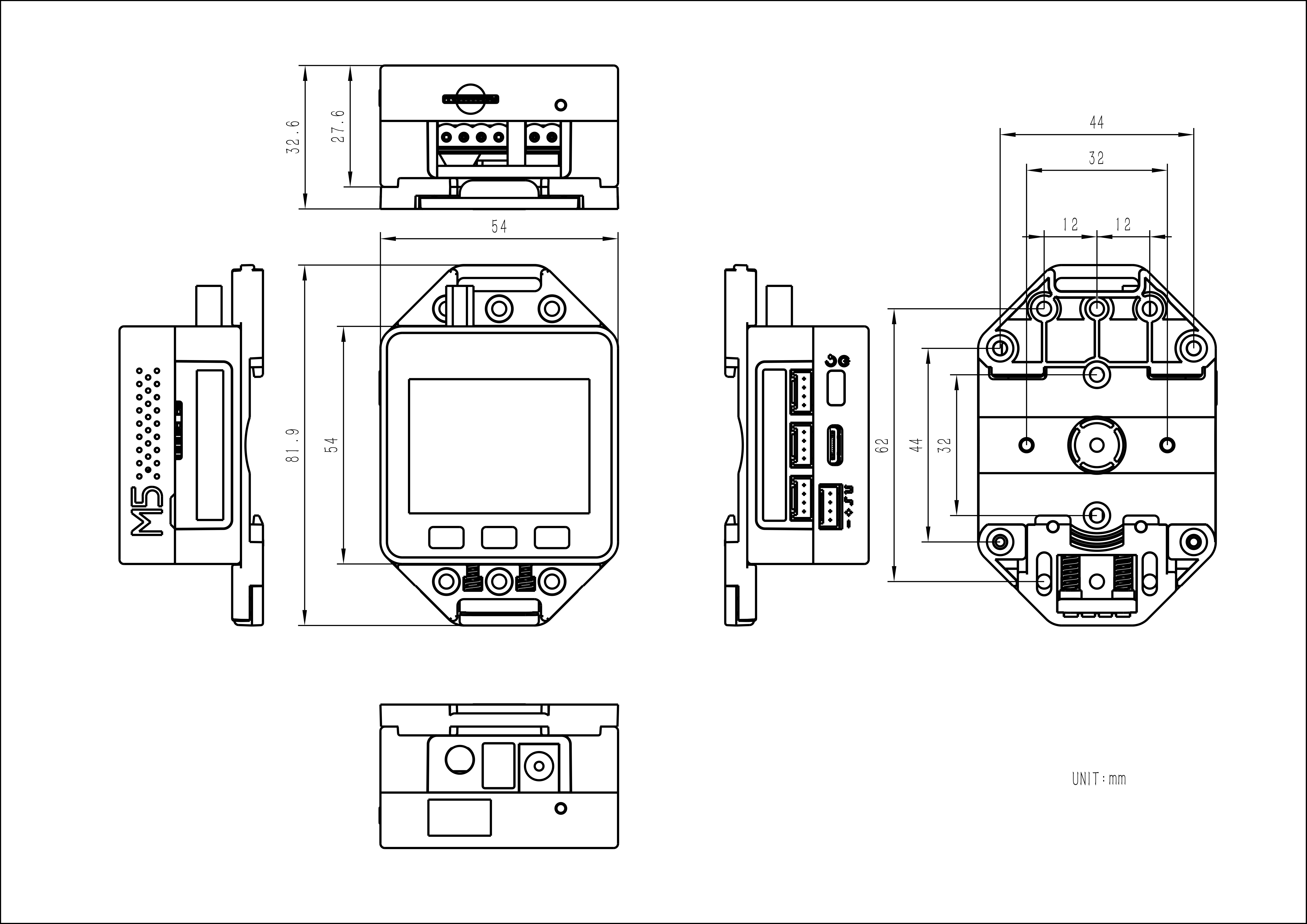

产品尺寸 80 x 54 x 33mm
包装尺寸 98 x 106 x 57mm

认证信息

  • RoHS/REACH/CCC/CTA/SRRC/Mobile/Unicom/Telecom/ATEX

运营商认证

  • 中国电信/中国联通/中国移动

原理图

管脚映射

  • RS485
CORE G15 G13 5V GND
RS485 TX RX VIN GND
  • SIM7020C
CORE G0 G35 G12
SIM7020C NB-RXD NB-TXD PWRKEY
  • PORT
CORE G21 G22 5V GND
I2C PORT SDA SCL VIN GND
CORE G17 G16 5V GND
UART PORT TX RX VIN GND
CORE G36 G26 5V GND
GPIO PORT ADC DAC VIN GND
