LAN BASE

SKU:K012-B

描述

LAN 是一款以太网控制器底座.内置W5500全硬件 TCP/IP 嵌入式以太网控制器,为嵌入式系统提供更加简易的互联网连接方案.专为工业应用场景设计,提供金属滑轨和磁盘便于安装固定,配备HT3.96端子用作电气连接.能够满足实际生产环境中的有线网络接入需求.

HT3.96连接器的 6 个引脚默认悬空,你可以根据需求将其与M-BUS的任意引脚进行连接.

下图为 LAN 的内部构造

如果需要添加 RS485 通信接口,请将 TTL-RS485 转接板与配套排针焊接到主板上相应的引脚上.

TTL-RS485 转接板 与 LAN 底座

TTL-RS485 转接板 与 LAN 底座的连接图

TTL-RS485 转接板的串口引脚将连接到 LAN 底座的 GPIO16 和 GPIO17.

注意事项

注意:当使用CORE2或CORE2-FOR-AWS主控驱动该模块时,请使用底座的DC电源输入,且设置电源模式为输入模式(参考下方代码),否则将无法正常启动。

//mbus_mode_t:
//kMBusModeOutput:使用USB或电池供电
//kMBusModeInput: 使用外部供电5V,或DC接口
M5.begin(true, true, true, false, kMBusModeInput);

//根据实际连接的引脚初始化Serial
Serial2.begin(115200, SERIAL_8N1, 13, 14);

管脚映射

W5500以太网芯片

W5500 ESP32 Chip
MOSI GPIO23
MISO GPIO19
CLK GPIO18
CS GPIO26
RST GPIO13
INTn GPIO34

M-Bus

产品特性

  • 输入电源电压: 9-24V
  • HT3.96 端子
  • 支持RS485通信
  • 固定方式简单

包含

  • 1x LAN Base
  • 1x TTL-RS485 转接板
  • 1x 排针 20pin
  • 1x 金属导轨和磁盘
  • 3x HT3.96 端子
  • 2x 3pin
  • 1x 4pin
  • 10x 冷压接端子
  • 3x 内六角扳手   - 1x 1.5mm   - 1x 2mm   - 1x 2.5mm
  • 2x 内六角螺丝 M3x28
  • 4x 内六角自攻螺丝 KA2x4
  • 1x 沉头螺丝 M3x8

应用

  • M5Core + LAN 实现传输带控制器
  • PC 端与 Core 有线传输视频数据

EasyLoader

点击下载EasyLoader

1.EasyLoader是一个简洁快速的程序烧录器,每一个产品页面里的EasyLoader都提供了一个与产品相关的案例程序,通过简单步骤将其烧录至主控,能够进行一系列的功能验证.

规格参数

规格 参数
净重 32g
毛重 132g

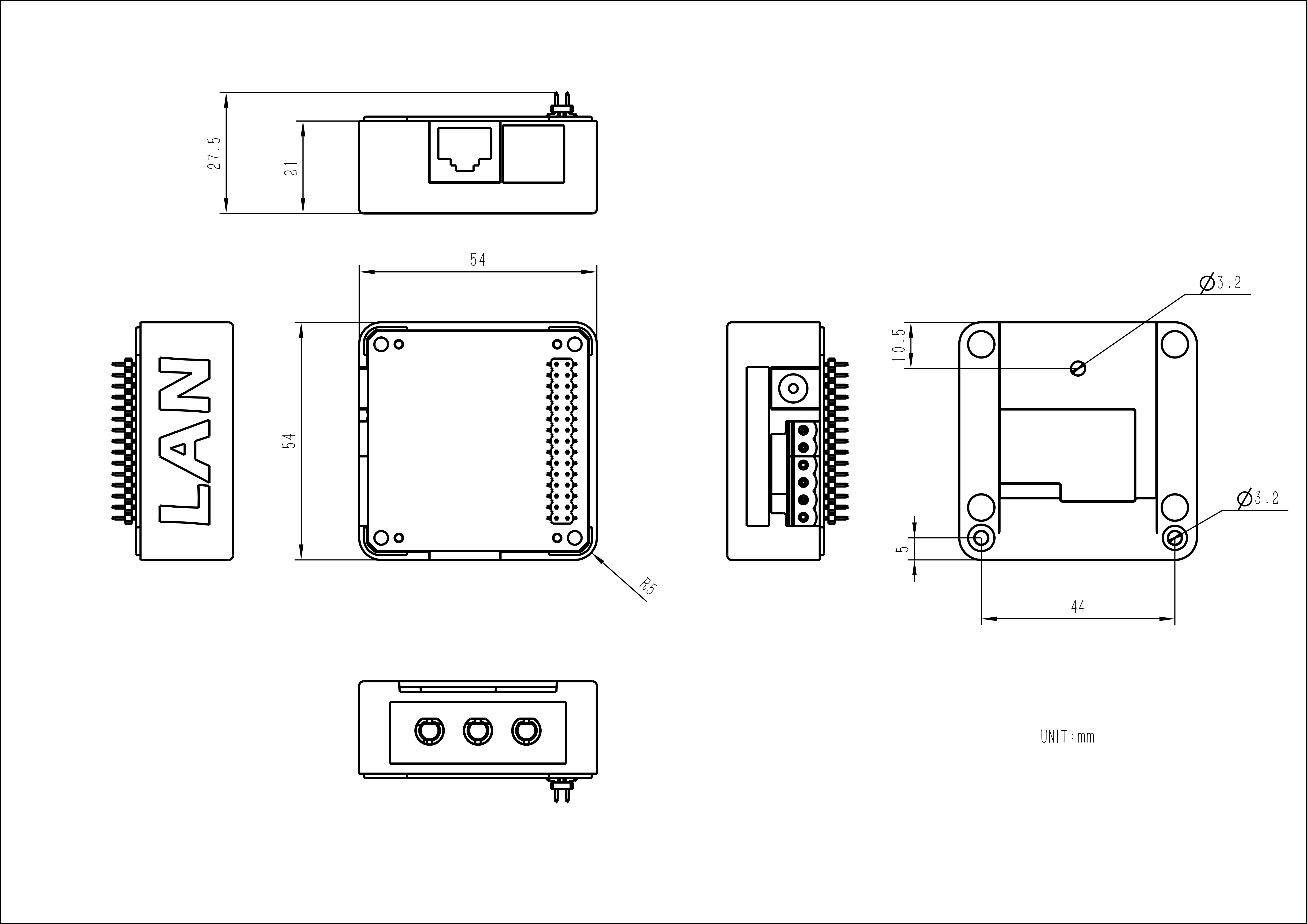

产品尺寸 54*54*28mm
包装尺寸 105*65*40mm

案例程序

相关链接

原理图

原理图

相关视频

LAN 案例 - PC 使用 UDP 协议通过 LAN 底座实现有线传输视频给 Core
