Atom-Matrix

SKU:C008-B

Preview
Preview
Preview
Preview
Preview
Preview
Preview
Preview
Preview
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail

描述

Atom-Matrix 是 M5Stack 开发套件系列中一款非常小巧的开发板，其大小只有 24.0 x 24.0 mm，提供更多 GPIO 供用户自定义，非常适合做嵌入式的智能硬件。主控采用ESP32-PICO-D4 方案，集成 Wi-Fi 模块，拥有 4 MB 的 SPI 闪存。板载 IR (红外发射管)，面板上有 5*5 RGB Led 矩阵、内置 IMU 姿态传感器 (MPU6886)，在 Neo Led 矩阵下方隐藏一颗可编程按键。板载 USB Type-C 接口可以快速实现程序上传下载，此外还提供一个 HY2.0-4P 接口用于连接外设。背面具有一个 M2 螺丝孔用于固定。

注意事顶

在使用 FastLED lib 时 RGB LED 的建议亮度值为 20，请不要将其设置过高的亮度数值，以免损坏 LED 和亚克力屏幕。(在 Atom-Matrix lib 中，我们已将其合适的亮度范围映射为 0~100)，亮度不能太高不能全亮，会产生高温导致外壳损坏。

教程 & 快速上手

Arduino IDE Arduino IDE
Arduino IDE
本教程将向你介绍，如何通过 Arduino IDE 编程控制 Atom-Matrix 设备。
UiFlow1 UiFlow1
UiFlow1
本教程将向你介绍，如何通过 UiFlow1 图形化编程平台控制 Atom-Matrix 设备。
UiFlow2 UiFlow2
UiFlow2
本教程将向你介绍，如何通过 UiFlow2 图形化编程平台控制 Atom-Matrix 设备。

产品特性

  • 基于 ESP32 开发
  • 机身小巧
  • 内置 3 轴陀螺仪和 3 轴加速计 (I2CAddress:0x68)
  • 可编程按键
  • RGB LED 点阵屏
  • 红外发射功能
  • 可扩展的引脚与接口
  • 开发平台
    • UiFlow1
    • UiFlow2
    • Arduino IDE
    • ESP-IDF
    • PlatformIO

包装内容

  • 1x Atom-Matrix

应用场景

  • 物联网节点
  • 微型控制器

规格参数

规格 参数
SoC ESP32-PICO-D4@双核处理器，主频 240MHz
DMIPS 600
SRAM 520KB
Flash 4MB
Wi-Fi 2.4 GHz Wi-Fi
输入电压 5V@500mA
主机接口 USB Type-C x 1，GROVE (I2C+I/O+UART) x 1
PIN 接口 G19，G21，G22，G23，G25，G33
RGB LED WS2812C 2020 x 25
MEMS MPU6886 (I2CAddress: 0x68)
IR Infrared transmission
按键 自定义按键 x 1
天线 2.4G 3D 天线
工作温度 0 ~ 60°C
外壳材质 Plastic ( PC )
产品尺寸 24.0 x 24.0 x 13.8mm
产品重量 7.3g
包装尺寸 85.0 x 66.0 x 15.0mm
毛重 12.6g

原理图

schematics

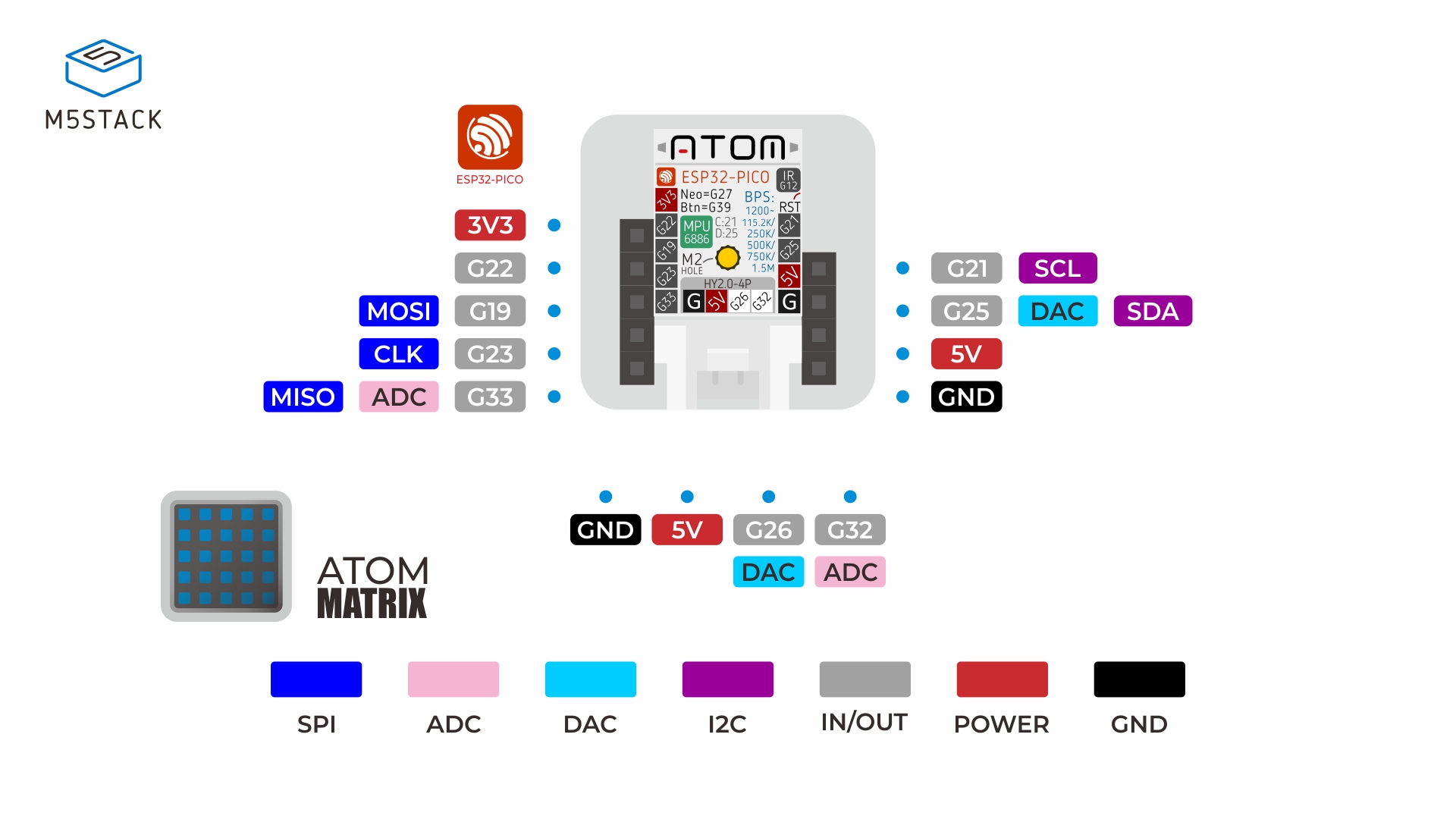

管脚映射

RGB & BUTTON & IR & MPU6886

ESP32-PICO-D4 G27 G39 G12 G21 G25
RGB Led RGB
Btn Button
IR IR_TX
MPU6886 (0x68) SCL SDA

Gvore

HY2.0-4P Black Red Yellow White
PORT.CUSTOM GND 5V G26 G32

尺寸图

数据手册

软件开发

Arduino

UiFlow1

UiFlow2

PlatformIO

[env:m5stack-atom]
platform = espressif32@6.7.0
board = m5stack-atom
framework = arduino
upload_speed = 1500000
monitor_speed = 115200
build_flags =
    -DCORE_DEBUG_LEVEL=5
lib_deps =
    M5Unified=https://github.com/m5stack/M5Unified

Easyloader

Easyloader 下载链接 备注
Atom-Matrix Factory Test Easyloader download /

相关视频

  • Atom-Matrix 示例
