Air Quality
SKU:K131
描述
Air Quality是一款一体化低功耗空气质量监测装置。内置多功能空气质量传感器 SEN55 和 CO2 传感器 SCD40，能监测空气中的 PM1.0、PM2.5、PM4、PM10 颗粒物、温度、湿度、VOC 和 CO2 浓度。采用 StampS3 主控，8MB Flash，配备 1.54 寸墨水屏，分辨率为 200 x 200 ，掉电后也能显示最终画面。内置 600 mah 电池及 RTC 低功耗电源管理电路，能实现休眠及定时唤醒。出厂固件默认将数据上传至 M5 的 EZDATA 云平台，自动生成监控页面，为用户提供方便的远程云端访问方式。底部设有乐高安装孔、吸附磁铁和 4 个插拔式挂耳，支持多样的固定方式。适用于家庭、学校、工业、医院空气环境的长时间在线监测等领域。
教程 & 快速上手
本教程将向你介绍，如何通过 Arduino IDE 编程控制 Air Quality 设备。
产品特性
- SEN55 和 SCD40 传感器
- 1.54 寸墨水屏 (分辨率 200 x 200)
- 内置 600mAh 电池
- Grove 接口
- EZDATA 云平台访问
- RTC 定时唤醒
- 开发平台
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO
包装内容
- 1 x Air Quality
- 1 x 操作说明书
应用场景
- 家庭环境监测
- 工业自动化
- 医疗场所
- 科研实验室
- 远程监测应用
- 空调系统优化
- 建筑工地
规格参数
| 规格 | 参数 |
|---|---|
| 模组型号 | StampS3 |
| SoC | ESP32S3FN8@Xtensa LX7 双核，主频 240MHz |
| USB | USB OTG, USB Serial/JTAG |
| Flash | 8MB |
| Wi-Fi | 2.4 GHz Wi-Fi |
| 分辨率 | 200 x 200px |
| SEN55 | I2C 地址：0x69 |
| SCD40 | I2C 地址：0x62 |
| 环境检测类型 | PM1.0、PM2.5、PM4、PM10 颗粒物、温度、湿度、VOC 和 CO2 浓度 |
| RTC | RTC8563 |
| 电池 | 600mAh@3.7V |
| 按键 | 按键 A (G0)，按键 B (G8)，开机按键，复位与关机 |
| Grove 接口 | HY2.0-4P |
| 蜂鸣器 | 板载无源蜂鸣器 |
| 固定结构 | 乐高安装孔、吸附磁铁和 4 个 M3 插拔式挂耳 |
| 工作温度 | 0 ~ 40°C |
| 产品尺寸 | 72.0 x 56.0 x 24.1mm |
| 产品重量 | 91.9g |
| 包装尺寸 | 100.8 x 74.3 x 30.5mm |
| 毛重 | 120.0g |
操作说明
开关机操作

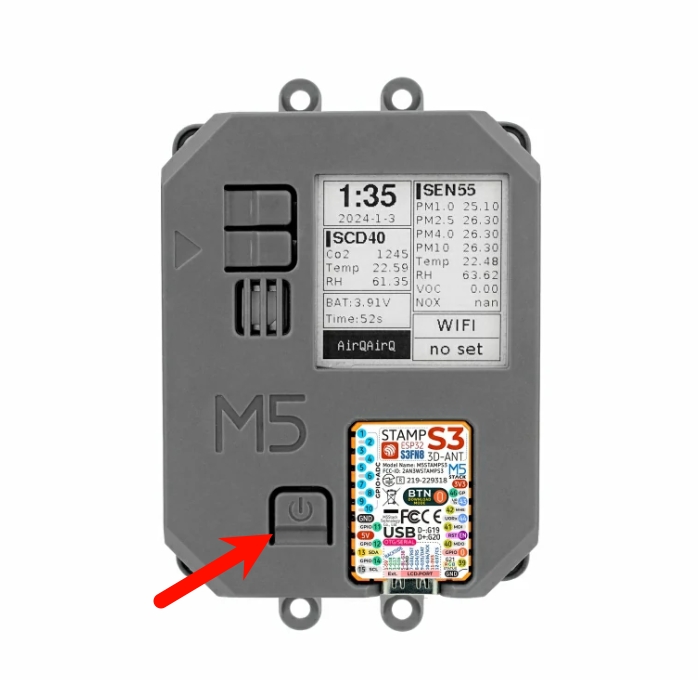

- 开机：可通过按 "WAKE" 按钮，以及 RTC 定时触发的 IRQ 信号进行唤醒启动，在完成触发唤醒信号后，在程序初始化中需要设置 hold (G46) 引脚为高电平 (1) 对电源进行维持，否则设备将重新进入休眠状态。

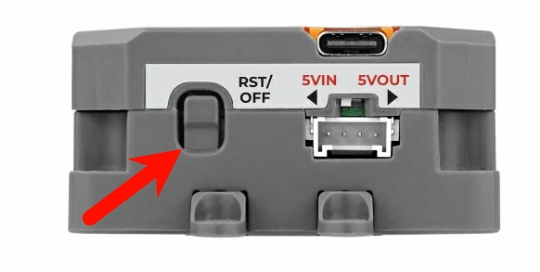

- 关机：在无 USB 外部供电时，按 RST 按键实现，或者无 USB 外部供电时，在程序运行中设置 HOLD (GPIO46)=0，即实现断电关机。
进入下载模式
如果要进入下载模式，请在先关机，然后按住 StampS3 上的 BooT 按键或 Air Quality 上 G0 键的同时插入 USB，通电之后再松开。
.gif)
使用手册
原理图
1/1
管脚映射
电源控制
| ESP32-S3 | G10 | G46 | G42 | G14 |
|---|---|---|---|---|
| SEN55 POWER SWITCH | AirPWREN | |||
| HOLD | HOLD | |||
| WAKE | WAKE | |||
| BATTERY DETECT | G14 |
显示屏
| ESP32-S3 | G1 | G2 | G3 | G4 | G5 | G6 |
|---|---|---|---|---|---|---|
| GDEY0154D67 | BUSY | RST | D/C | CS | SCK | MOSI |
输入交互
| ESP32-S3 | G9 | G0 | G8 |
|---|---|---|---|
| BEEP | beep | ||
| BUTTON A | USER_A | ||
| BUTTON B | USER_B |
传感器
| ESP32-S3 | G11 | G12 |
|---|---|---|
| SEN55 | SDA | SCL |
| SCD40 | SDA | SCL |
| RTC8563 | SDA | SCL |
HY2.0-4P
| HY2.0-4P | Black | Red | Yellow | White |
|---|---|---|---|---|
| PORT.A | GND | 5V | G13 | G15 |
尺寸图
数据手册
软件开发
Arduino
UiFlow2
PlatformIO
恢复出厂固件
若 Air Quality 设备先前烧录了 UiFlow 固件并进行了用户绑定，请在重新烧录 Air Quality 出厂固件前，在 UiFlow2 设备列表中对设备进行解绑，否则出厂固件运行时，数据可能无法正常上传至 Ezdata。
[env:m5stack-stamp-s3]
platform = espressif32
board = esp32-s3-devkitc-1
framework = arduino
upload_speed = 1500000
build_flags =
-DESP32S3
-DCORE_DEBUG_LEVEL=5
-DARDUINO_USB_CDC_ON_BOOT=1
-DARDUINO_USB_MODE=1
lib_deps =
M5Unified=https://github.com/m5stack/M5UnifiedEasyloader
| Easyloader | 下载链接 | 备注 |
|---|---|---|
| Air Quality User Demo | download | / |
