Core2 v1.1
SKU:K010-V11
描述
Core2 v1.1 是 M5Stack 开发套件系列中第二代主机的迭代版本，在原有一代主机基础上对功能进一步加强，迭代为电源管理芯片为 AXP2101+INA3221 的方案，硬件功能更加齐全，添加了 RTC 电池，满足低功耗应用需求，和精准计时功能需求。其核心主控配备了 ESP32-D0WDQ6-V3，具有两个可以单独控制的 Xtensa® 32-bit LX6 处理器，主频高达 240Mhz，支持 Wi-Fi 功能，板载 16MB Flash 与 8MB PSRAM，可通过 TYPE-C 接口下载程序，强劲的配置满足复杂应用的资源开销。正面搭载一块 2.0 寸一体化电容式触摸屏，为用户带来更流畅的人机交互体验。
机身内置震动马达，可提供触觉回馈和震动提醒功能。内建的 RTC 模块和专为 RTC 供电的电池，可提供精准计时功能。电源部分搭载 AXP2101 电源管理芯片可有效控制机身功耗，内置蓝色电源指示灯。同时机身内配备了 TF-card (microSD) 卡槽与扬声器，为了保证获得更高质量的声音效果，采用 I2S 数字音频接口的功放芯片，能有效防止信号失真。在机身的左侧和底部配有独立的电源按键与重启 (RST) 按键，屏幕正面的 3 个圆点属于触摸屏的一部分，可通过编写程序设置热区映射为 3 个虚拟按键。机身背部的扩展小板集成 6 轴 IMU 传感器与麦克风。
教程 & 快速上手
注意事项
Core2 V1.1 与 M5 模块进行堆叠的时候，您需要拆卸 Core2 V1.1 的电池底部，如果需要保持底座的 I2S 麦克风，IMU 和电池功能并同时堆叠其他模块，则建议使用M5GO Bottom2。Core2 V1.1 的 PCB 板上预留了 CH910F 芯片的接口，与锂电池接口。
Core2 V1.1 自带的震动马达与 M5 Base 系列底座在结构上存在干涉，为防止损坏设备，请勿将 Core2 V1.1 与 M5 Base 系列功能底座堆叠使用。
部分屏幕边缘会存在触摸非线性的问题，你可以尝试使用 M5Tool 来升级屏幕固件解决此问题。
产品特性
- 基于 ESP32 开发，支持 Wi-Fi
- 16MB Flash，8MB PSRAM
- 内置扬声器，电源指示灯，震动马达，RTC，I2S 功放，电容式触摸屏幕，电源键，复位按键
- TF 卡插槽 (支持最大 16GB)
- 内置锂电池，配备电源管理芯片
- 独立小板内置 6 轴 IMU，PDM 麦克风
- M5-Bus 总线接口
- 开发平台
- UiFlow1
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO
包装内容
- 1 x Core2 V1.1
- 1 x USB Type-C 连接线 (20cm)
- 1 x 内六角扳手
应用场景
- 物联网控制器
- STEM 教育
- DIY 作品
- 智能家居设备
规格参数
| 规格 | 参数 |
|---|---|
| SoC | ESP32-D0WDQ6-V3@双核处理器，主频 240MHz |
| DMIPS | 600 |
| SRAM | 520KB |
| Flash | 16MB |
| PSRAM | 8MB |
| Wi-Fi | 2.4 GHz Wi-Fi |
| 输入电压 | 5V@500mA |
| 主机接口 | USB Type-C x 1，GROVE (I2C+I/O+UART) x 1 |
| LED | 蓝色电源指示灯 |
| 按键 | 电源键、RST 键、屏幕虚拟按键 * 3 |
| 震动提醒 | 震动马达 |
| IPS LCD 屏幕 | 2.0"@320 x 240 ILI9342C |
| 电容式触摸屏 IC | FT6336U |
| 扬声器功放 | 1W (尺寸：0928) |
| 麦克风 | SPM1423 |
| I2S 功放 | NS4168 |
| IMU | MPU6886 |
| RTC | BM8563 |
| PMU | AXP2101 |
| 电流计 | INA3221 |
| USB 芯片 | CH9102F |
| DC-DC 升压 | SY7088 |
| TF 卡槽 | 支持最大 16G |
| 锂电池 | 500mAh @ 3.7V |
| 天线 | 2.4G 3D 天线 |
| 工作温度 | 0 ~ 60°C |
| 底座螺丝规格 | 内六角沉头 M3 |
| 内部 PCB 板预留接口 | 电池接口（规格：1.25mm-2P）USB 线路接口（规格：1.25mm-4P） |
| 外壳材质 | Plastic ( PC ) |
| 产品尺寸 | 54.0 x 54.0 x 16.5mm |
| 产品重量 | 45.1g |
| 包装尺寸 | 80.0 x 59.9 x 21.6mm |
| 毛重 | 74.3g |
操作说明
开关机操作
- 开机：单击左侧电源键
- 关机：长按 4 秒左侧电源键
- 复位： 单击底侧 RST 按键
原理图
管脚映射
LCD & TF card(LCD :320x240 TF card Maximum size 16GB)
| ESP32-D0WDQ6-V3 | GPIO38 | GPIO23 | GPIO18 | GPIO5 | GPIO15 |
|---|---|---|---|---|---|
| ILI9342C | MISO | MOSI | SCK | CS | DC |
| AXP2101 | AXP_ALDO2 | AXP_BLDO1 | AXP_ALDO4 |
|---|---|---|---|
| ILI9342C | RST | BL | PWR |
TF Card
| ESP32-D0WDQ6-V3 | GPIO38 | GPIO23 | GPIO18 | GPIO4 |
|---|---|---|---|---|
| TF Card | MISO | MOSI | SCK | CS |
CAP.TOUCH (I2C Addr: 0x38)
| ESP32-D0WDQ6-V3 | GPIO21 | GPIO22 | GPIO39 |
|---|---|---|---|
| FT6336U (0x38) | SDA | SCL | INT |
| AXP2101 | AXP_ALDO2 |
|---|---|
| FT6336U | RST |
Mic & NS4168(Speaker)
| ESP32-D0WDQ6-V3 | GPIO12 | GPIO0 | GPIO2 | GPIO34 |
|---|---|---|---|---|
| NS4168 | BCLK | LRCK | DATA | |
| Mic | CLK | DATA |
| AXP2101 | AXP_ALDO3 |
|---|---|
| NS4168 | SPK_EN |
AXP Power Indicator Light
| AXP2101 | VRTC | DLDO1 |
|---|---|---|
| Bule LED | Vcc | |
| Vibration motor | Vcc |
RTC
| ESP32-D0WDQ6-V3 | GPIO21 | GPIO22 | \ |
|---|---|---|---|
| BM8563 (0x51) | SDA | SCL |
| AXP2101 | AXP_IRQ |
|---|---|
| BM8563 | INT |

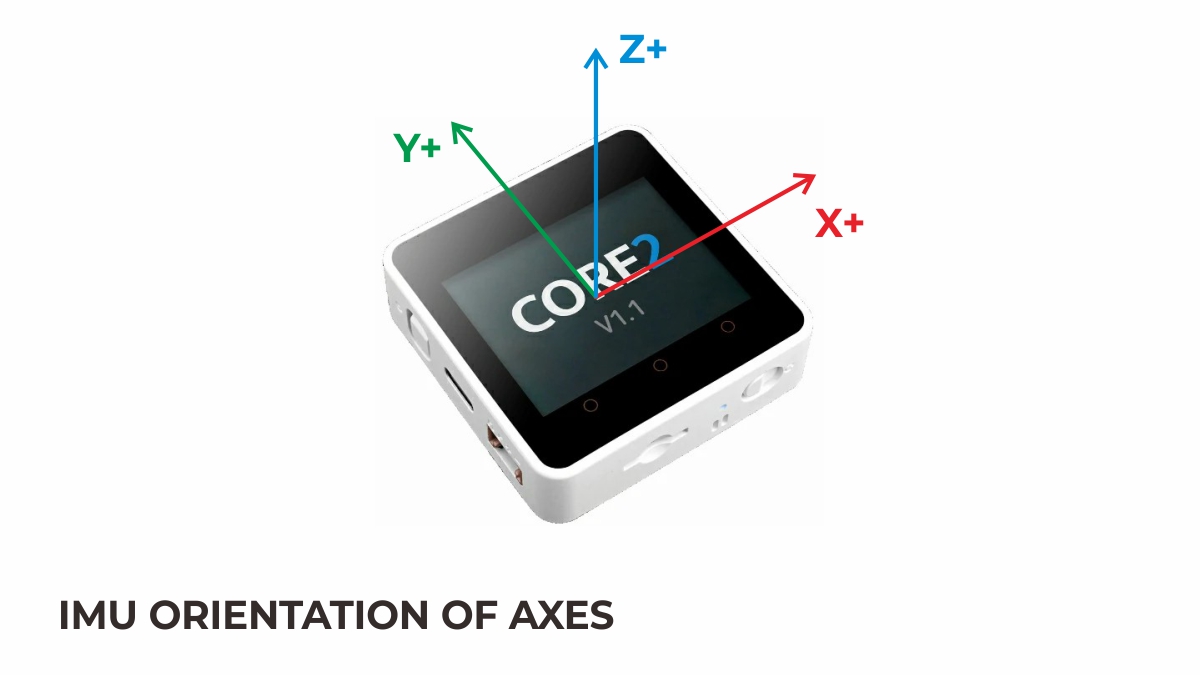

IMU(3-axis gyroscope & 3-axis accelerometer)
| ESP32-D0WDQ6-V3 | GPIO21 | GPIO22 |
|---|---|---|
| MPU6886 (0x68) | SDA | SCL |
USB to serial chip
| ESP32-D0WDQ6-V3 | GPIO1 | GPIO3 |
|---|---|---|
| CH9102F | RXD | TXD |
Internal I2C connection
| ESP32-D0WDQ6-V3 | GPIO21 | GPIO22 |
|---|---|---|
| MPU6886 | SDA | SCL |
| AXP2101 (0x34) | SDA | SCL |
| BM8563 | SDA | SCL |
| FT6336U | SDA | SCL |
| INA3221 (0x40) | SDA | SCL |
HY2.0-4P
| HY2.0-4P | Black | Red | Yellow | White |
|---|---|---|---|---|
| PORT.A | GND | 5V | G32 | G33 |
| PORT.B | GND | 5V | G26 | G36 |
| PORT.C | GND | 5V | G14 | G13 |
M5-Bus
| FUNC | PIN | LEFT | RIGHT | PIN | FUNC |
|---|---|---|---|---|---|
| GND | 1 | 2 | G35 | ADC | |
| GND | 3 | 4 | G36 | ADC | |
| GND | 5 | 6 | RST | EN | |
| MOSI | G23 | 7 | 8 | G25 | DAC |
| MISO | G38 | 9 | 10 | G26 | DAC |
| SCK | G18 | 11 | 12 | 3V3 | |
| RXD0 | G3 | 13 | 14 | G1 | TXD0 |
| RXD2 | G13 | 15 | 16 | G14 | TXD2 |
| Int SDA | G21 | 17 | 18 | G22 | Int SCL |
| PORT.A SDA | G32 | 19 | 20 | G33 | PORT.A SCL |
| GPIO | G27 | 21 | 22 | G19 | GPIO |
| I2S_DOUT | G2 | 23 | 24 | G0 | I2S_LRCK |
| NC | 25 | 26 | G34 | I2S_DATA | |
| NC | 27 | 28 | 5V | ||
| NC | 29 | 30 | BAT |
Core2 v1.1 BUS（与 M5Stack 对比）
尺寸图
数据手册
软件开发
Arduino
- Core2 v1.1 Arduino 快速上手
- Core2 v1.1 Arduino 驱动库
- Core2 v1.1 Arduino M5GFX 驱动库
- Core2 v1.1 Arduino M5Unified 驱动库
UiFlow1
UiFlow2
PlatformIO
[env:m5stack-core2]
platform = espressif32@6.7.0
board = m5stack-core-esp32
framework = arduino
upload_speed = 1500000
monitor_speed = 115200
build_flags =
-DBOARD_HAS_PSRAM
-mfix-esp32-psram-cache-issue
-DCORE_DEBUG_LEVEL=5
lib_deps =
M5Unified=https://github.com/m5stack/M5UnifiedEasyloader
| Easyloader | 下载链接 | 备注 |
|---|---|---|
| Core2 v1.1 Factory Test Easyloader | download | / |
USB 驱动
点击下方连接下载匹配操作系统的驱动程序。目前存在两种驱动芯片版本，CP34X（适用于CH9102版本）驱动程序压缩包。在解压压缩包后，选择对应操作系统位数的安装包进行安装。(若您不确定您的设备所使用的 USB 芯片，可同时安装两种驱动。CH9102_VCP_SER_MacOS v1.7在安装过程中，可能出现报错，但实际上已经完成安装，忽略即可。) 在使用时，若出现无法正常下载程序 (提示超时或者 Failed to write to target RAM) 的情况，可尝试重新安装设备驱动。
相关视频
本案例将执行硬件运行测试扬声器，Wi-Fi，按钮，加速度计，tf 卡 (microSD)，屏幕等。
产品对比
XP2101（Core2 v1.1）和 AXP192（Core2）参数对比
Core2 和 Core2 v1.1 的区别
- 电源管理方案由 Core2 (AXP192) 迭代为 Core2 v1.1 (AXP2101+INA3221)，AXP192 和 AXP2101 的 ID 不同，程序以此作为区分版本的标志。
- 电源指示灯由绿色变更为蓝色。
- 添加 RTC 芯片供电电池，保证断电也可以精准计时。
版本变更
| 上市日期 | 产品变动 | 备注 |
|---|---|---|
| / | 首次发售 Core2 | / |
| 2023.11 | Core2 v1.1 | 更改 PMU 电源管理芯片为 AXP2101+INA3221 / 添加 RTC 供电电池 / 电源指示灯变更为蓝色 |
