NanoC6

SKU:C125

描述

NanoC6 是 M5Stack 开发套件系列中一款微型、低功耗的 IoT 开发板。搭载 ESP32-C6FH4 作为 SoC ，支持 Wi-Fi 6 和 ZigBee 等无线通讯方式，并且内置红外发射器，能够便捷地控制红外物联网设备。其板载陶瓷天线可确保稳定的无线通信连接。

此外，该设备还配备可编程 RGB 灯珠，能为项目增添个性化的视觉效果。Grove 接⼝的加⼊使得 NanoC6 能够灵活扩展多种 M5 设备（可自定义接入不同类型设备，例如遵循 UART/I2C 等通讯协议的设备），为开发者提供了丰富的硬件拓展可能性。

这款开发板适用于智能家居、工业自动化、健康监测以及物联网设备等领域，为创新项目提供了全方位的开发解决方案。

Wi-Fi 6

M5NanoC6 是首款支持 Wi-Fi 6 的核心控制板，支持 2.4 GHz Wi-Fi 6 协议 (802.11ax)，并向下兼容 802.11 b/g/n。
Wi-Fi 6 协议相较之前的 Wi-Fi 协议有更高的速度、更大的容量、更低的延迟、和更强的安全性。

教程 & 快速上手

Arduino IDE

本教程将向你介绍，如何通过 Arduino IDE 编程控制 NanoC6 设备

产品特性

支持 (2.4Ghz) Wi-Fi 6、Zigbee 和 Thread，Matter 无线协议
内置红外 LED 以及 RGB
配备 Grove 口
陶瓷天线
尺寸小巧
开发平台
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO

包装内容

1 x NanoC6

应用场景

智能家居系统
工业控制系统
环境监测系统
农业物联网系统
医疗保健
消费电子产品
服务机器人

规格参数

规格	参数
SoC	ESP32-C6FH4@RISC-V 单核，主频 160MHz, 支持 CDC
Flash	4MB
Wi-Fi	2.4 GHz Wi-Fi 6 (802.11ax)，向下兼容 802.11b/g/n
Zigbee	Zigbee 3.0
Thread	Thread 1.3
Matter	支持
RGB	WS2812
IR 遥控参数	∠0° 时红外线发射距离 632CM ∠45° 时红外线发射距离 83CM ∠90° 时红外线发射距离 29CM
Grove 输出最大电流	DC 5V@600mA (输出能力取决于 USB 供电能力)
待机电流 (Deep Sleep 模式)	USB Type-C 供电：DC 5V@125.5uA Grove 供电：DC 5V@50uA
待机电流 (ULP 模式)	USB Type-C 供电：DC 5V@252uA Grove 供电：DC 5V@201.5uA
工作电流	Wi-Fi 模式下： DC 5V@106.2mA
WI-FI 拉距测试 (天线背面向上、背对准测试)	54.9 米
工作温度	0 ~ 40°C
产品尺寸	23.5 x 12.0 x 9.5mm

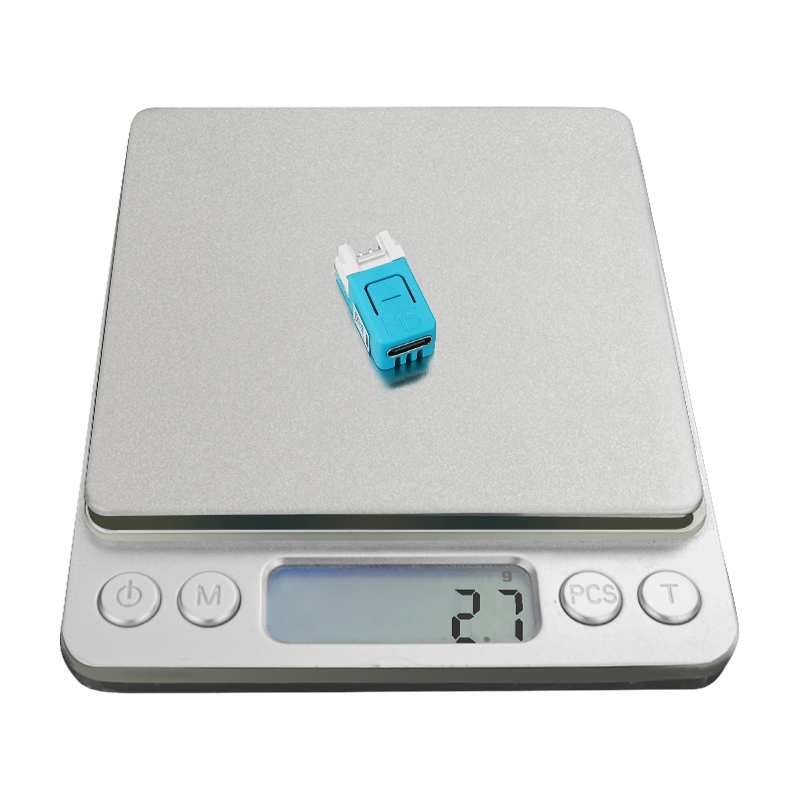

产品重量	2.7g
包装尺寸	100.6 x 80.0 x 10.5mm
毛重	11.4g

操作说明

进入下载模式

烧录程序需要进入下载模式：按住按键 GPIO9，然后接上数据线即可进入下载模式。

原理图

NanoC6 原理图 PDF

1/1

管脚映射

IR & RGB & Button & LED

ESP32-C6FH4	G3	G20	G19	G9	G7
IR	IR
WS2812		WS2812	EN(RGBPWR)
BUTTON				BUTTON
LED(Blue)					LED(Blue)

RGB 灯使用注意：

使用 RGB 功能时，需将 G19 引脚设置为高电平以开启供电。

HY2.0-4P

HY2.0-4P	Black	Red	Yellow	White
PORT.CUSTOM	GND	5V	G2	G1

尺寸图

数据手册

ESP32-C6 Datasheet
