Stamp-P4

SKU:S013

描述

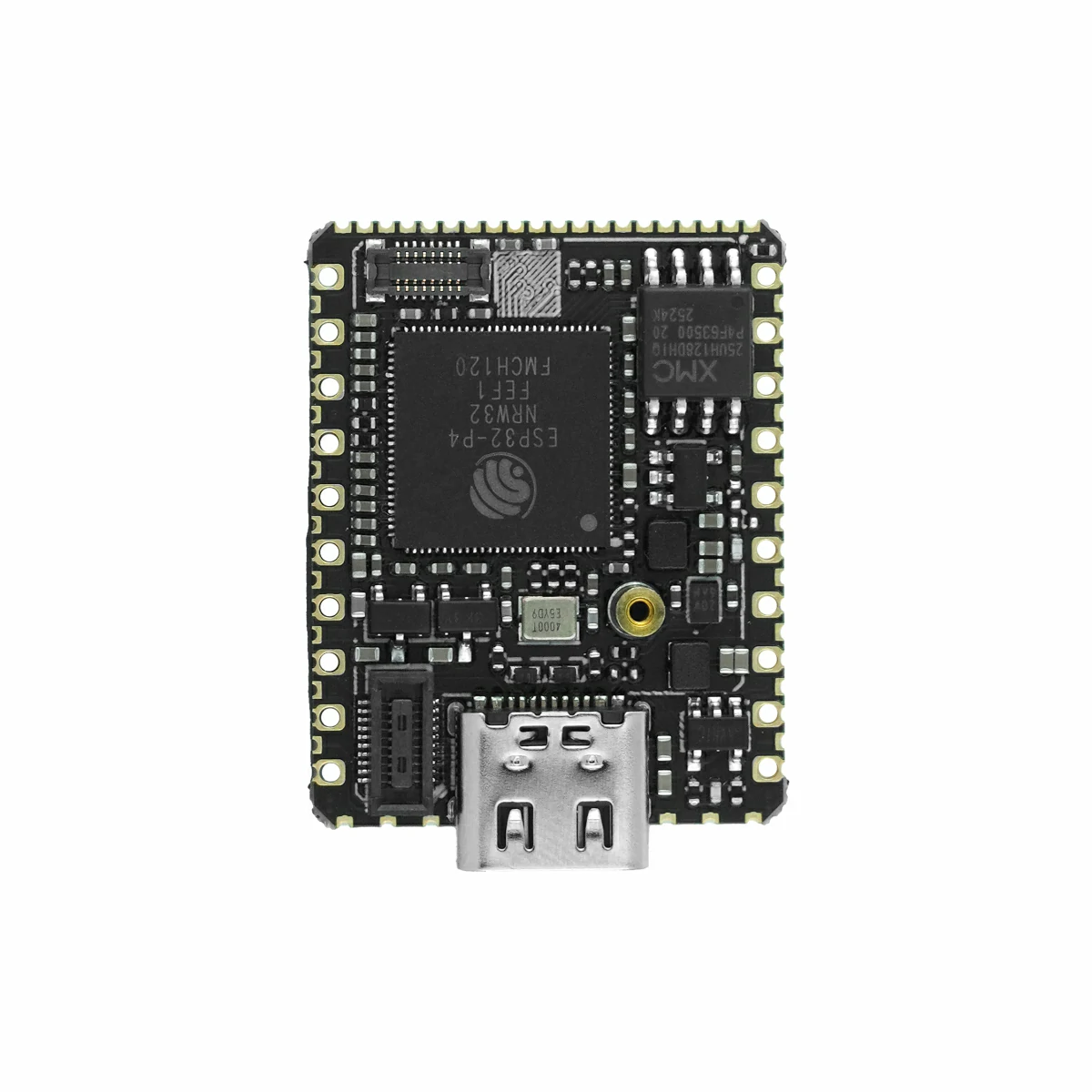

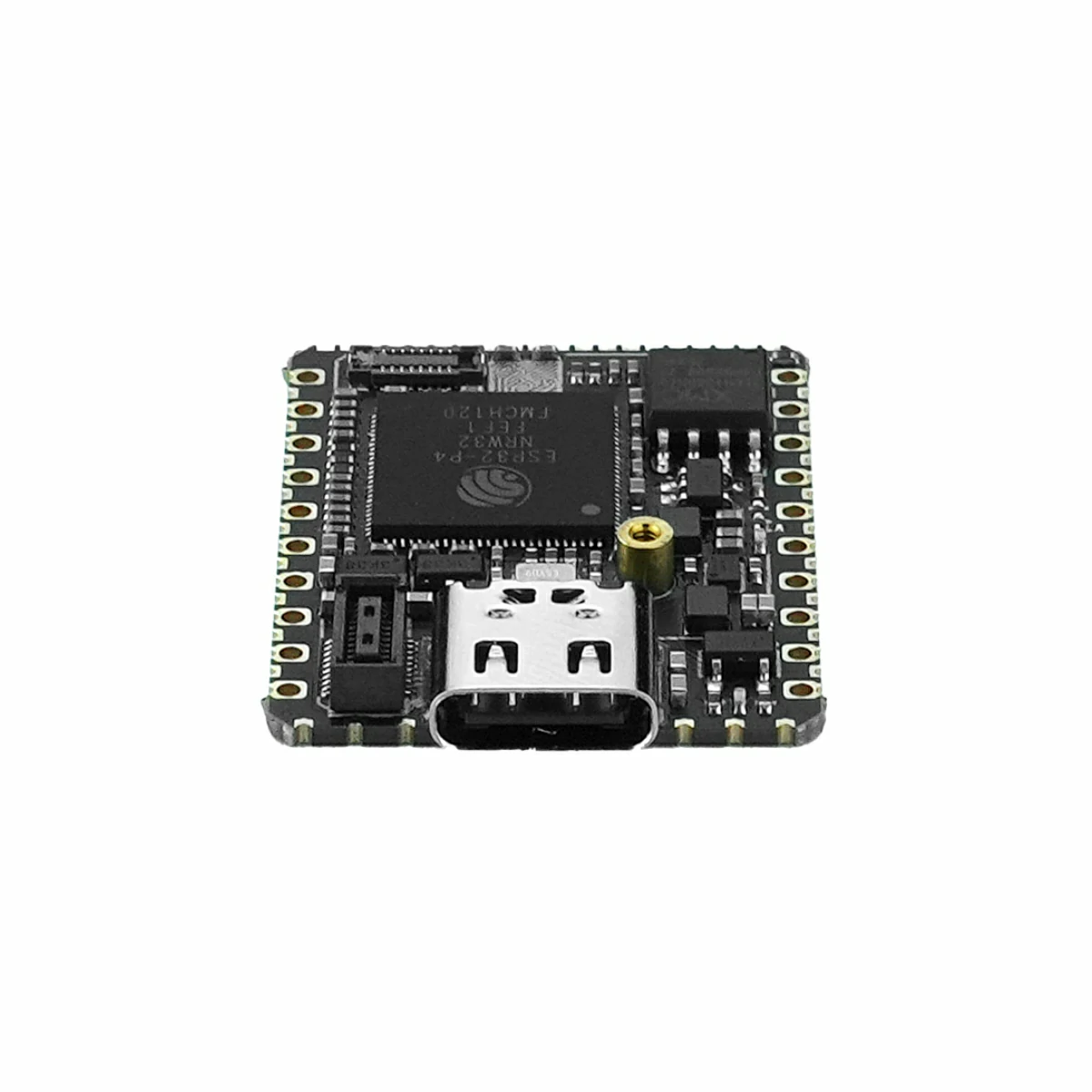

Stamp‑P4 是一款基于 ESP32‑P4NRW32 芯片的高性能嵌入式模组。模组搭载 32‑bit RISC‑V 高性能双核处理器（360 MHz）与单核低功耗协处理器（40 MHz），集成 16MB Flash + 32MB PSRAM 存储组合，可稳定支撑图像处理、UI 渲染与边缘 AI 推理等复杂应用。在多媒体与人机交互层面，芯片集成 MIPI‑CSI 摄像头接口、MIPI‑DSI 高清显示接口，搭配硬件级 H.264 编码器、ISP 图像信号处理器及 PPA 像素处理加速器，可实现流畅的音视频采集、编码与图形 UI 显示。模组接口兼容 1.27mm/2.00mm 间距 SMT 封装与 2.54mm 间距 DIP 排针 / 排母，支持 USB 2.0 OTG HS、以太网（GMAC）、SDIO 3.0 等高速通信外设，易于集成至各类 PCB 设计，帮助开发者快速完成产品原型与应用落地。

产品特性

ESP32‑P4NRW32 核心主控:
- 16MB Flash
- 32MB PSRAM
AI 向量扩展指令集，适合边缘端 AI 识别与数据处理
外设接口:
- MIPI CSI (2-lane) 摄像头接口
- MIPI DSI (2-lane) 高清显示屏接口
- SDIO 拓展接口 (可拓展 Stamp-AddOn C6 For P4, 快速集成 2.4GHz Wi-Fi 6)
- RMII 以太网拓展接口
模组封装:
- 1.27mm/2.00mm 间距 SMT 封装
- 2.54mm 间距 DIP 排针 / 排母
- 支持多种应用形态 (SMT，DIP，飞线)
集成 USB 过压保护设计，支持大于 6V 输入电压保护
开发平台
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO

包装内容

1 x Stamp-P4

应用场景

智能家居
工业人机界面（HMI）
视觉采集节点
边缘计算设备

规格参数

规格	参数
SoC	ESP32-P4NRW32（RISC-V 32 位高性能双核处理器 360 MHz + RISC-V 32 位单核低功耗协处理器 40 MHz）
Flash	16MB
PSRAM	32MB
DC-DC	SY8089AAAC
过压保护	AW32901FCR，支持大于 6V 输入电压保护
输入电压	DC 5V
功耗	裸板运行：5V@30.76mA 裸板深度休眠：5V@360.84uA / 3.3V@343.90uA
模组资源接口	USB、UART、I2C、RMII、GPIO、MIPI CSI、MIPI DSI

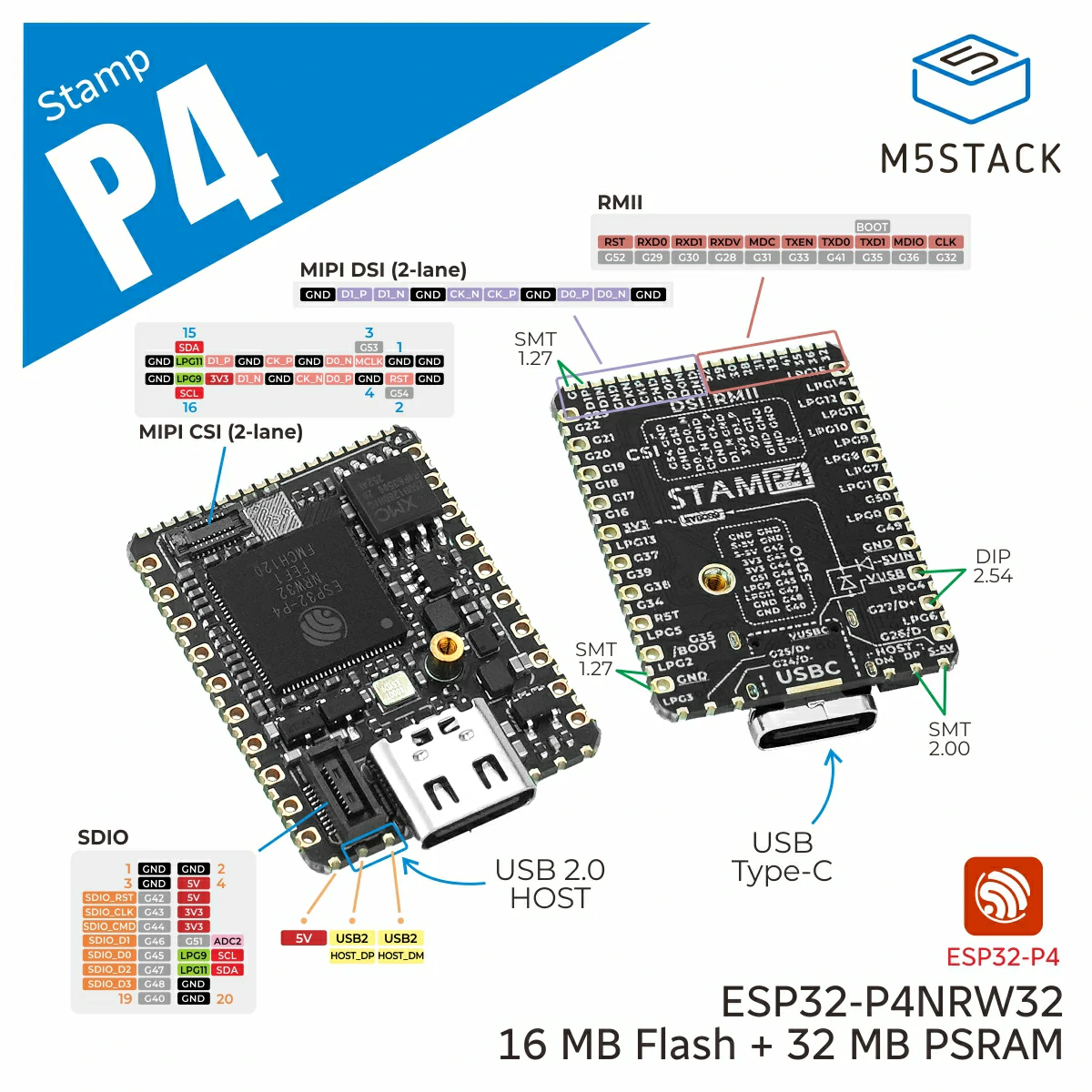

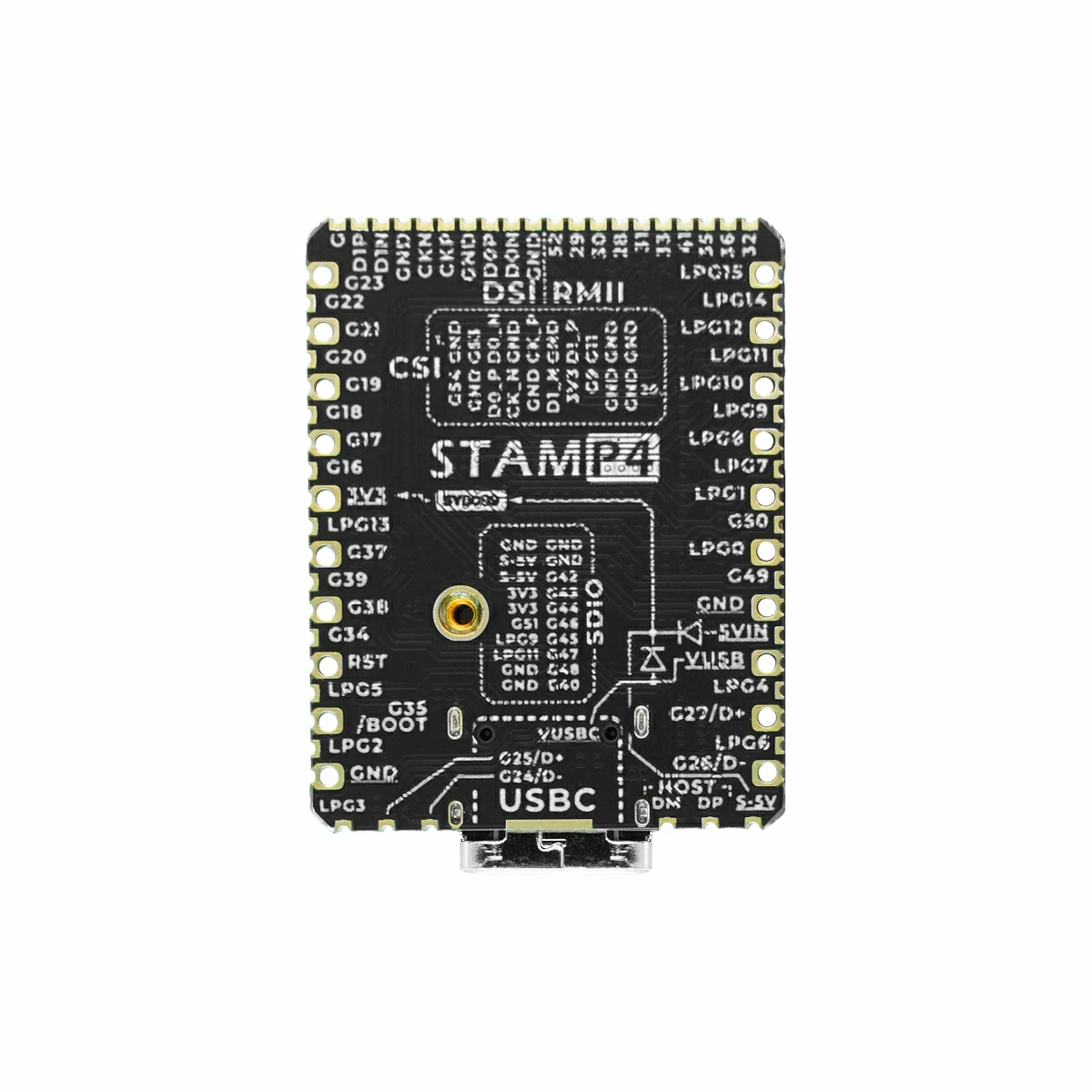

邮票孔引出接口	44 x GPIO（G0-G39，G41，G49，G50，G52） MIPI DSI（2-lane） USB HOST（USB2 OTG D+/-） CHIP_EN
模组封装	SMT：1.27/2.00mm DIP：2.54mm
BTB 拓展接口	SDIO、MIPI CSI (2-lane)
BTB 接口规格	MIPI CSI：AXE516127D SDIO：HC-PBB40C-20DS-0.4V-2.5-02
工作温度	0 ~ 40°C

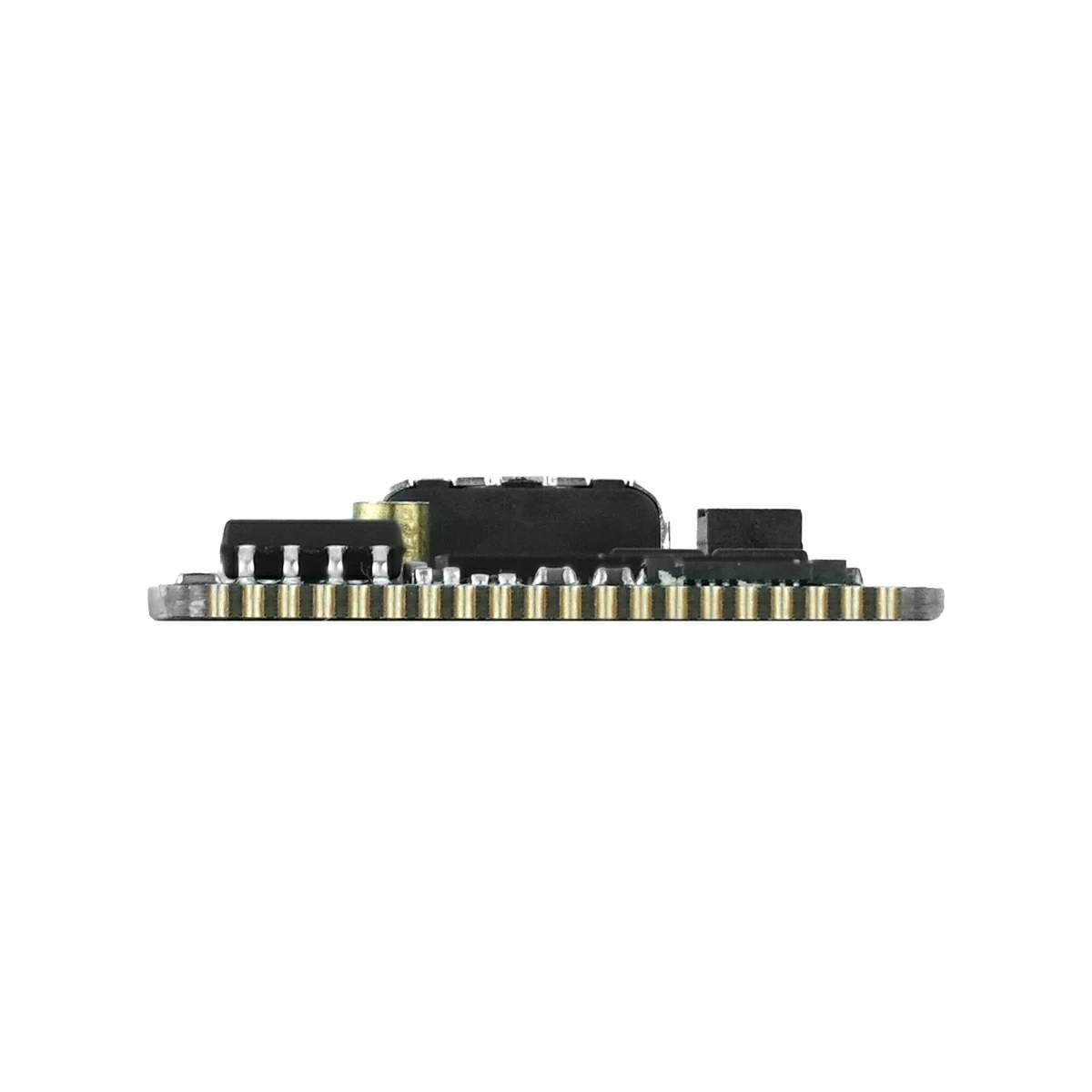

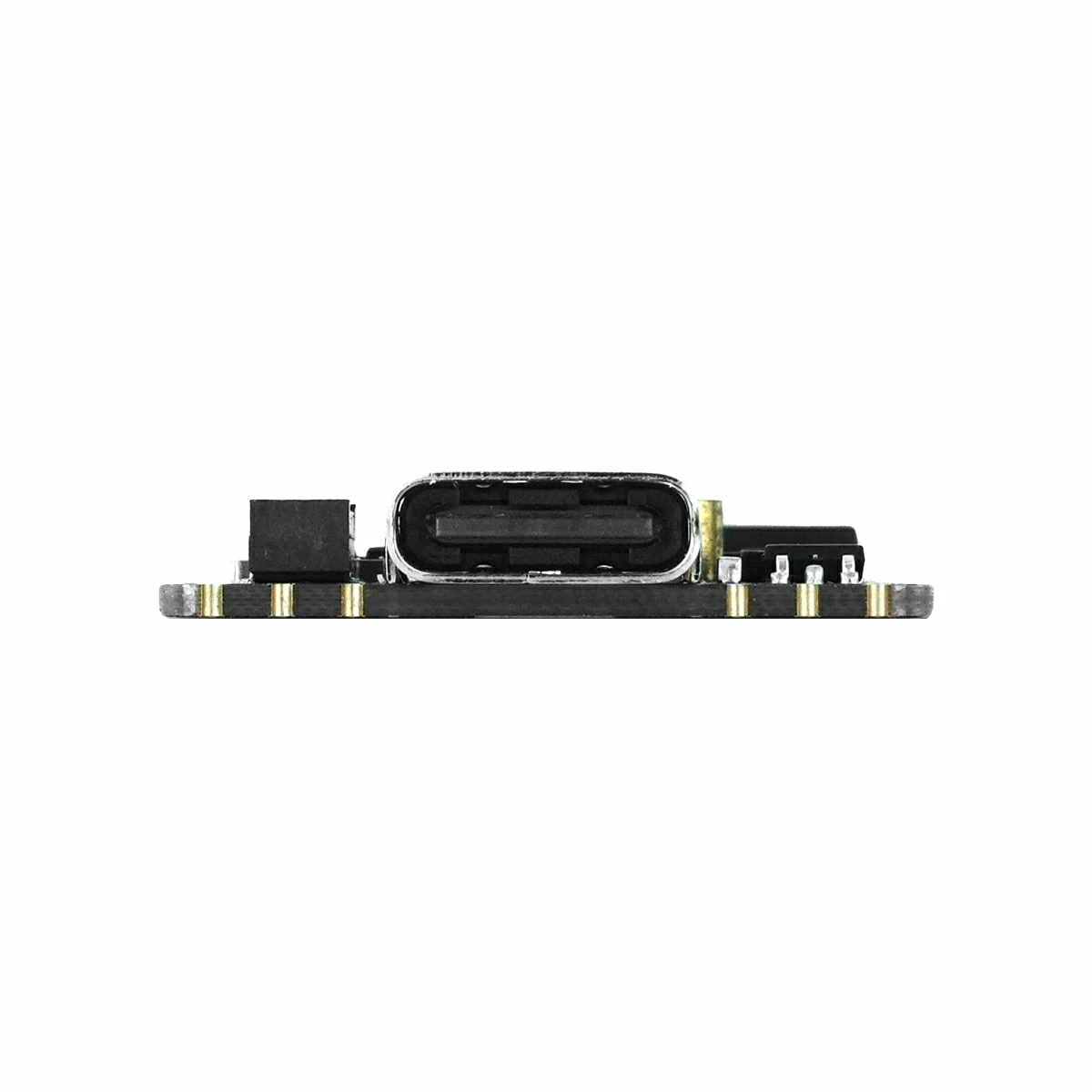

产品尺寸	29.8 x 22.0 x 4.3mm
产品重量	2.7g
包装尺寸	138.0 x 93.0 x 7.5mm
毛重	6.1g

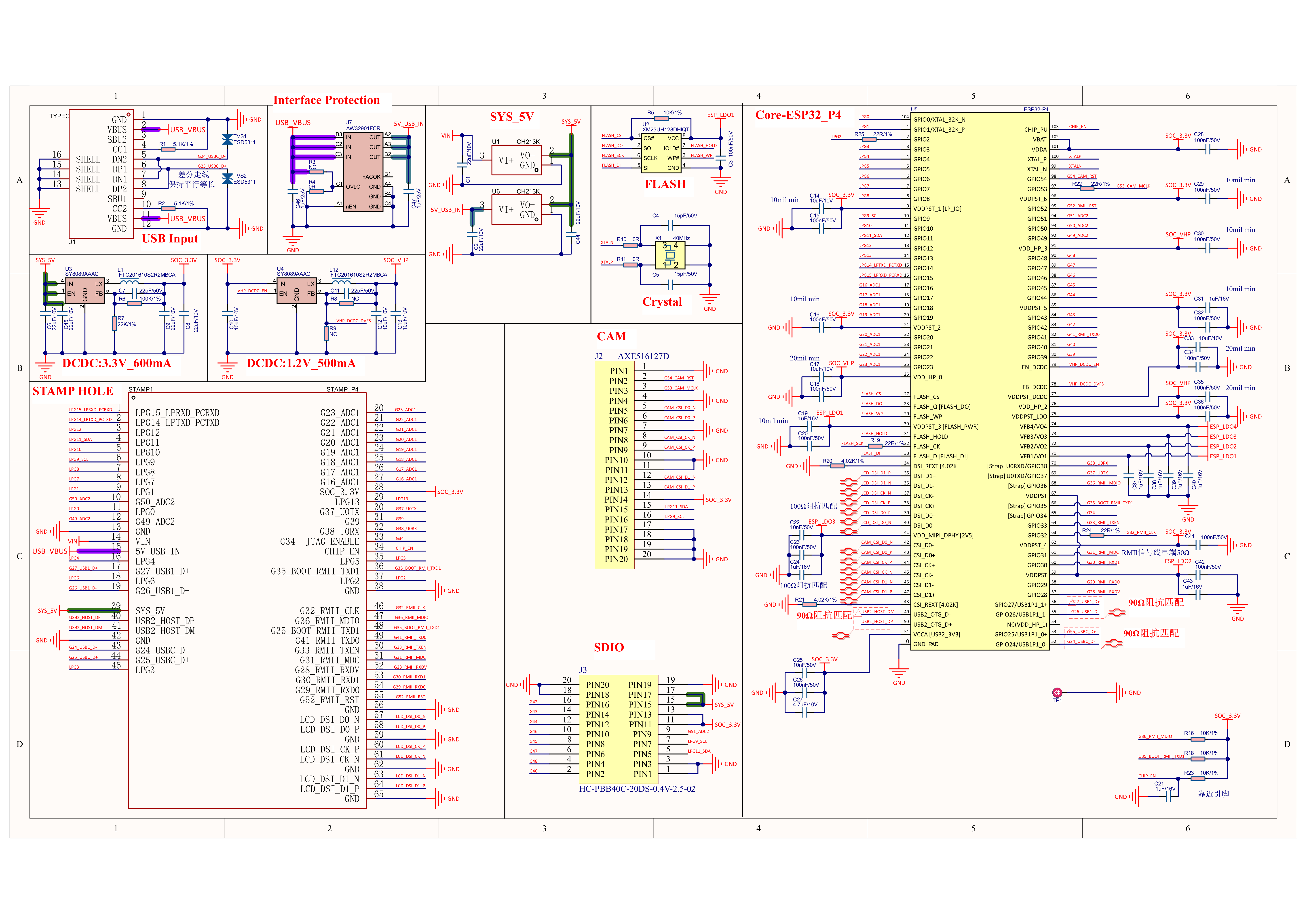

原理图

Stamp-P4 原理图 PDF

1/1

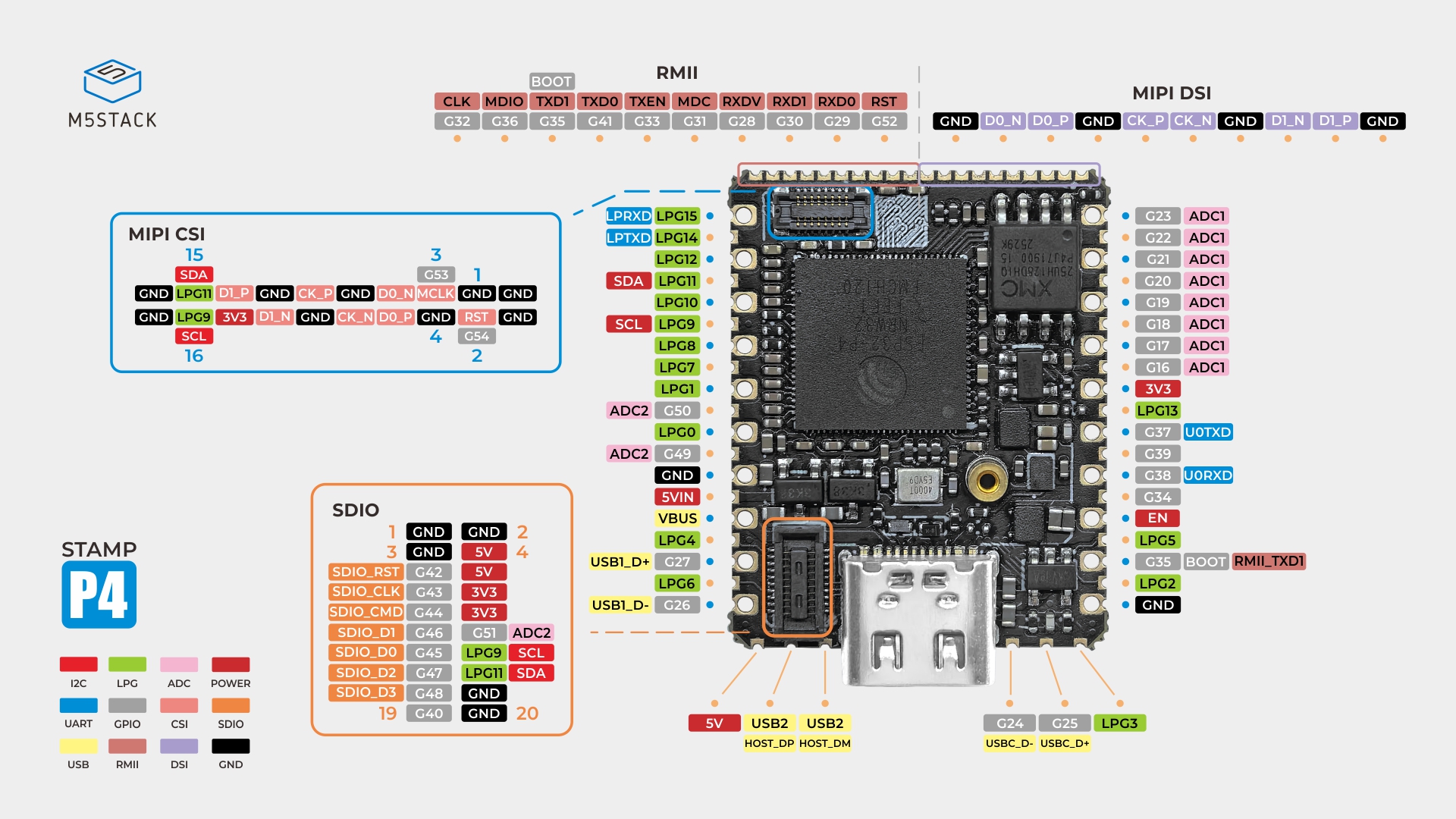

管脚映射

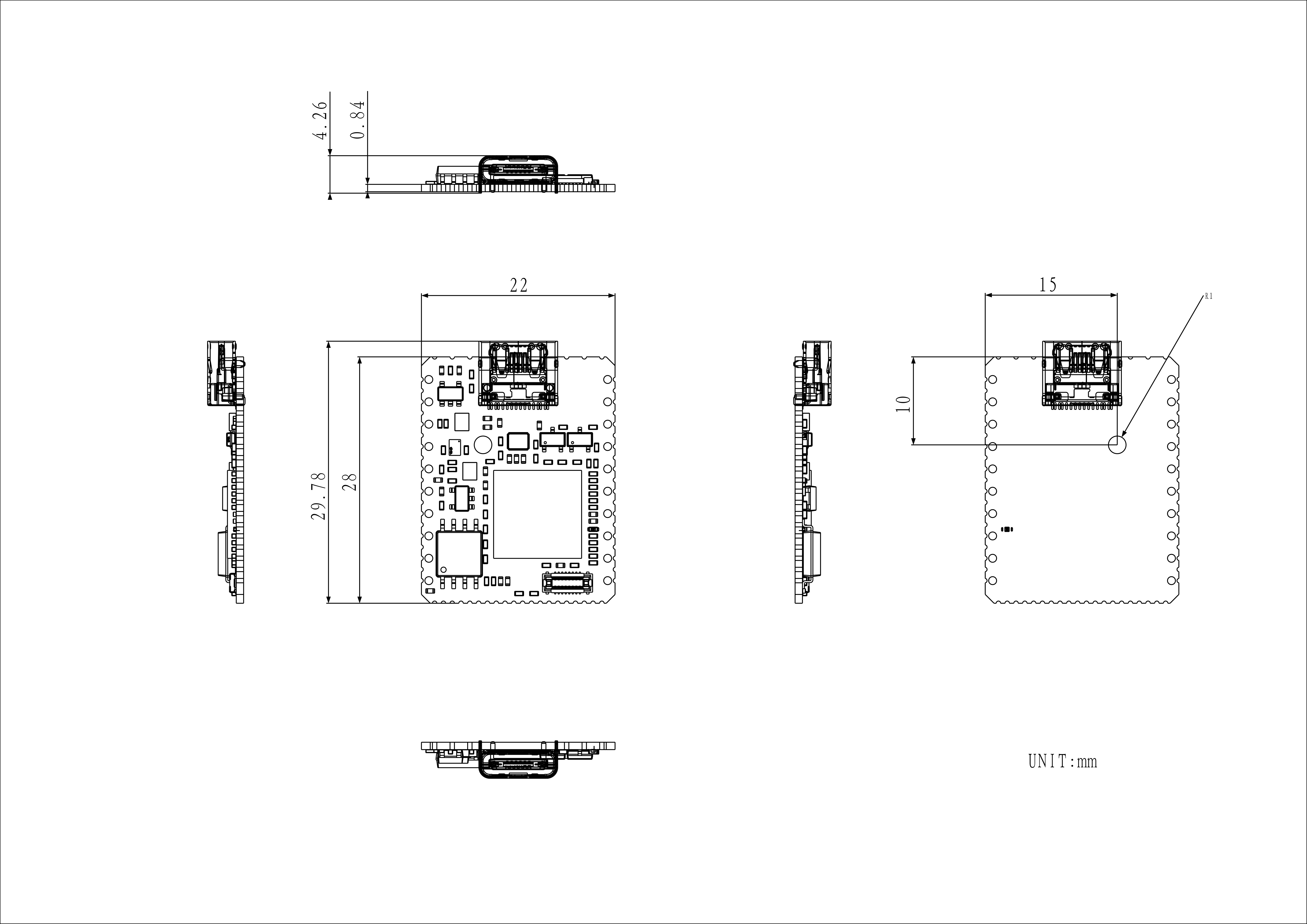

尺寸图

Stamp-P4 模型尺寸 PDF

PCB

数据手册

软件开发

Arduino

Stamp-P4 Arduino 快速上手

PlatformIO

[env:esp32p4_pioarduino]
platform = https://github.com/pioarduino/platform-espressif32.git#54.03.21
upload_speed = 1500000
monitor_speed = 115200
build_type = debug
framework = arduino
board = esp32-p4-evboard
board_build.mcu = esp32p4
board_build.flash_mode = qio

build_flags =
    -DBOARD_HAS_PSRAM
    -DCORE_DEBUG_LEVEL=5
    -DARDUINO_USB_CDC_ON_BOOT=1
    -DARDUINO_USB_MODE=1
