Stamp-S3

SKU:S007

描述

Stamp-S3 是一款高集成度的内嵌式主控核心模组。采用乐鑫 ESP32-S3FN8 主控芯片,配备 8MSPI 闪存,搭载高性能的 Xtensa 32 位 LX7 双核处理器,主频高达 240MHz 。其内置了 高集成度的 5V 转 3.3V 电路RGB 状态指示灯 以及 可编程按键 。模块将 ESP32-S3 上 23 个 GPIO 引出,并以 1.27MM/2.54MM 间距的形式呈现,支持 SMT、DIP 排针、DIP 排母以及飞线 等多种使用方式。

该产品具有体积紧凑、性能强劲、扩展 IO 丰富以及低功耗等特点。此模组适用于 内嵌主控模块的 IoT 应用场景。

教程&快速上手

本教程将向你介绍,如何通过 Arduino IDE 编程控制 STAMPS3 设备
本教程将向你介绍,如何通过 UiFlow2 图形化编程平台控制 STAMPS3 设备

产品特性

  • ESP32-S3FN8(2.4GHz Wi-Fi)
  • 最小系统板
  • 多 IO 引出,支持多种应用形态(SMT,DIP,飞线)
  • 集成可编程 RGB LED 与按键
  • 支持 UIFlow 图形化编程
  • 开发平台
    • UiFlow2
    • Arduino IDE
    • ESP-IDF
    • PlatformIO

包装内容

  • 1 x Stamp-S3
  • 1 x HY2.0-4P 端子
  • 1 x 2.54-9 排针
  • 1 x 2.54-6P 排针
  • 1 x 六角扳手
  • 1 x 用户手册

应用场景

  • 智能家居
  • 可穿戴设备
  • 医疗设备

规格参数

规格 参数
SoC ESP32-S3FN8
DC-DC 高集成 MUN3CAD01-SC
Flash 8MB
输入电压 5V
人机交互 可编程物理按键 x 1,可编程 RGB LED(WS2812B-2020) x 1
天线类型 2.4G 3D 天线
模组资源接口 触摸传感器、SD/SDIO/MMC 主机控制器、SPI、SDIO/SPI 从机控制器、EMAC、电机 PWM、LED PWM、UART、I2C、I2S、GPIO、脉冲计数器
IO 接口 x23 G0/G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11/G12/G13/G14/G15/G39/G40/G41/G42/G43/G44/G46
连接方式 SMT/DIP(间距 2.54mm 和 1.27mm)/飞线
IO 接口间距 2.54mm 和 1.27mm
lcd 接口间距 0.5mm@12pin 或 8pin
工作温度 0 ~ 40°C
产品尺寸 24.0 x 18.0 x 4.7mm
产品重量 2.8g
包装尺寸 138.0 x 93.0 x 10.5mm
毛重 7.5g

操作说明

进入下载模式

如果要进入下载模式,请在开机前按住 StampS3 上的 G0 按键,通电之后再松开。
schematics

补充说明
- GPIO46 默认是下拉的。
- PCB 背部预留了 TFT 屏幕 SPI 接口,接口 FPC 连接器规格为8PIN12PIN

原理图

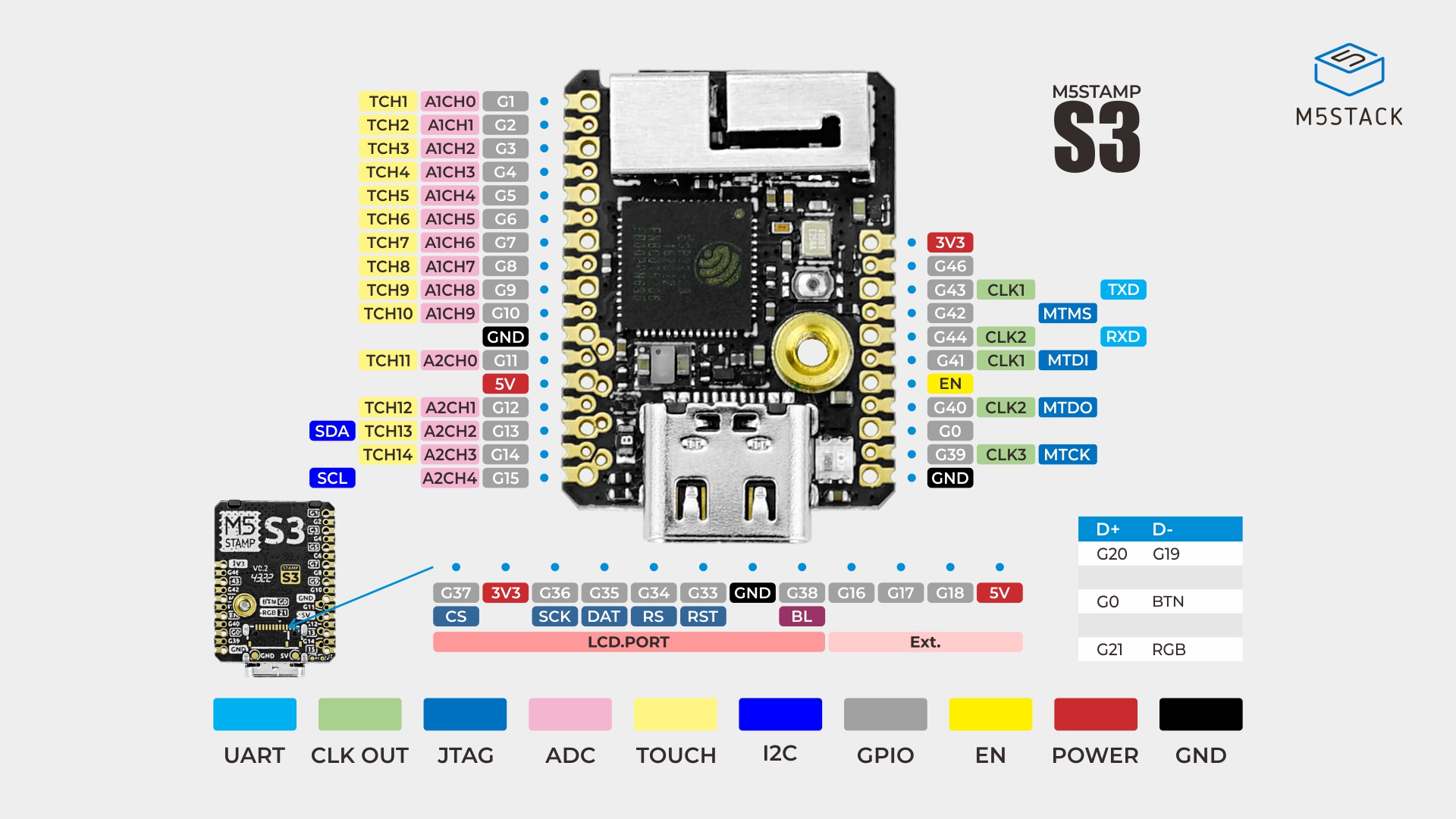

管脚映射

尺寸图

module size

PCB

数据手册

软件开发

Arduino

UiFlow2
