Core2 For AWS
SKU:K010-AWS
描述
Core2 for AWS是 AWS 物联网学习项目的专属套件。它由M5Stack Core2核心主控和M5GO-Bottom For AWS拓展底座组成，并且额外定制集成了 ATECC608 Trust&GO 硬件加密，是物联网学习和安全项目构建的理想套件。
其核心主控Core2配备了 ESP32-D0WDQ6-V3，具有两个可以单独控制的 Xtensa® 32-bit LX6 处理器，主频高达 240Mhz，支持 Wi-Fi 功能，板载 16MB Flash 与 8MB PSRAM，可通过 TYPE-C 接口下载程序，强劲的配置满足复杂应用的资源开销。正面搭载一块 2.0 寸一体化电容式触摸屏，为用户带来更流畅的人机交互体验。机身内置震动马达，可提供触觉回馈和震动提醒功能。内建的 RTC 模块可提供精准计时功能。电源部分搭载 AXP192 电源管理芯片可有效控制机身功耗，内置绿色电源指示灯。同时机身内配备了 TF-card (microSD) 卡槽与扬声器，为了保证获得更高质量的声音效果，采用 I2S 数字音频接口的功放芯片，能有效防止信号失真。在机身的左侧和底部配有独立的电源按键与重启 (RST) 按键，屏幕正面的 3 个圆点属于触摸屏的一部分，可通过编写程序设置热区映射为 3 个虚拟按键。
M5GO-Bottom For AWS 是专为该定制款设计的拓展型底座，底座集成了 MPU6886 六轴姿态传感器，数字麦克风(SPM1423)，500mAh 锂电池。提供两组 HY2.0-4P 拓展接口将常用的 ADC/DAC/UART 引脚进行了引出，能够用于各类型传感器的接入。底座两侧分别为 10 颗可编程 RGB 灯(SK6812)，配合磨砂透光材质遮光条，能够提供柔和舒适发光效果。底部采用 pogo pin 磁吸充电接口，当吸附充电底座时，电流将经过内置的 TP4057 充电芯片安全的流入内部电池。除充电功能外 pogo pin 接口对主控 I2C 总线进行了引出，这使得你能够通过磁吸的方式去外接拓展。内置吸附磁铁，背面采用兼容 LEGO 孔设计，能够与你的其他的 LEGO 结构设计无缝对接。Core2 for AWS 的 PCB 板上预留了 CP2104 芯片的接口，与锂电池接口。 AWS 定制款嵌入了 ATECC608 硬件加密芯片，能够以硬件层次密钥的方式加强设备物联网通信过程的安全
教程&快速上手
注意事项
M5Core2 自带的震动马达与 M5 Base 系列底座在结构上存在干涉，为防止损坏设备，请勿将 M5Core2 与 M5 Base 系列功能底座堆叠使用。
部分屏幕边缘会存在触摸非线性的问题，你可以尝试使用 M5Tool 来升级屏幕固件解决此问题。
产品特性
- 基于 ESP32 开发，支持 Wi-Fi
- 内置 ATECC608 硬件加密芯片
- 16M Flash，8M PSRAM
- 内置扬声器，电源指示灯，震动马达，RTC，I2S 功放，电容式触摸屏幕，电源键，复位按键
- TF 卡插槽(支持最大 16GB)
- 内置锂电池，配备电源管理芯片
- 内置 6 轴 IMU，PDM 麦克风
- M-Bus bus socket
- 开发平台：
- UiFlow1
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO

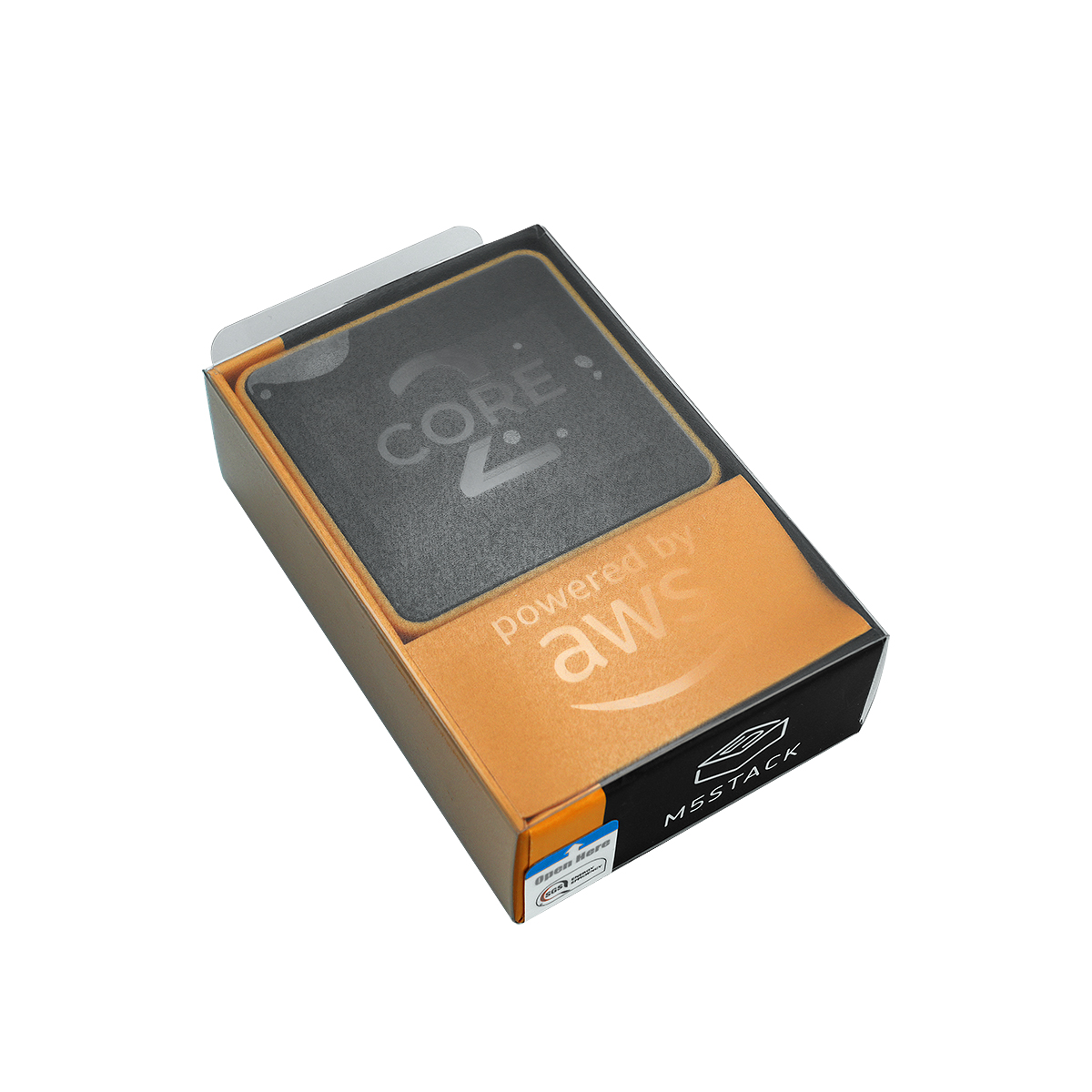

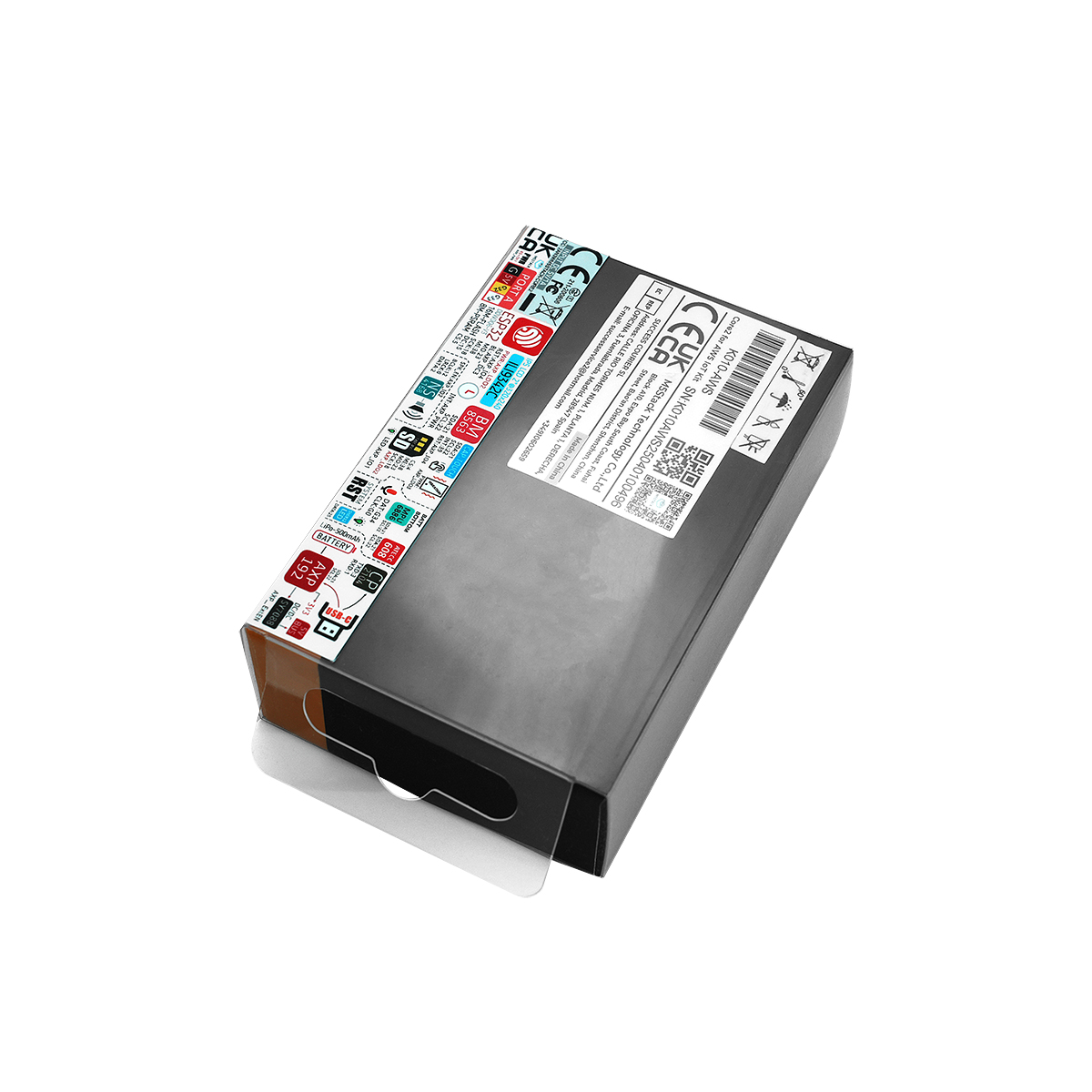

包装内容
- 1 x M5Stack Core2
- 1 x M5GO Bottom2 for AWS
- 1 x USB Type-C 连接线 (50cm)
- 1 x Hex wrench
应用场景
- 物联网控制器
- STEM 教育
- DIY 作品制作
规格参数
| 规格 | 参数 |
|---|---|
| SoC | ESP32-D0WDQ6-V3,240MHz dual core，600 DMIPS，520KB SRAM，Wi-Fi |
| Flash | 16MB |
| PSRAM | 8MB |
| 硬件加密芯片 | ATECC608B-TNGTLSU-G (addr 0x35) |
| 输入电压 | 5V @ 500mA |
| 主机接口 | Type-C x1，POGO PIN x1，I2C x1，GPIO x1，UART x1 |
| 可编程 LED 灯 | SK6812*10 |
| 按键 | 电源键、RST 键、屏幕虚拟按键*3 |
| 震动提醒 | 震动马达 |
| IPS LCD 屏幕 | 2.0"@320 x 240 ILI9342C |
| 电容式触摸屏 IC | FT6336U |
| 扬声器 | 1W-0928 |
| 麦克风 | SPM1423 |
| I2S 功放 | NS4168 |
| IMU | MPU6886 |
| RTC | BM8563 |
| PMU | AXP192 |
| USB 芯片 | CP2104 |
| DC-DC 升压 | SY7088 |
| TF 卡槽 | 支持最大 16G |
| 锂电池 | 500mAh @ 3.7V |
| 天线 | 2.4G 3D 天线 |
| 工作温度 | 0 ~ 40°C |
| 外壳材质 | Plastic ( PC ) |
| 产品尺寸 | 54.0 x 54.0 x 23.5mm |
| 产品重量 | 69.5g |
| 包装尺寸 | 90.0 x 60.0 x 30.0mm |
| 毛重 | 110.0g |
操作说明
开关机操作
- 开机：单击左侧电源键
- 关机：长按 6 秒左侧电源键
- 复位： 单击底侧 RST 按键

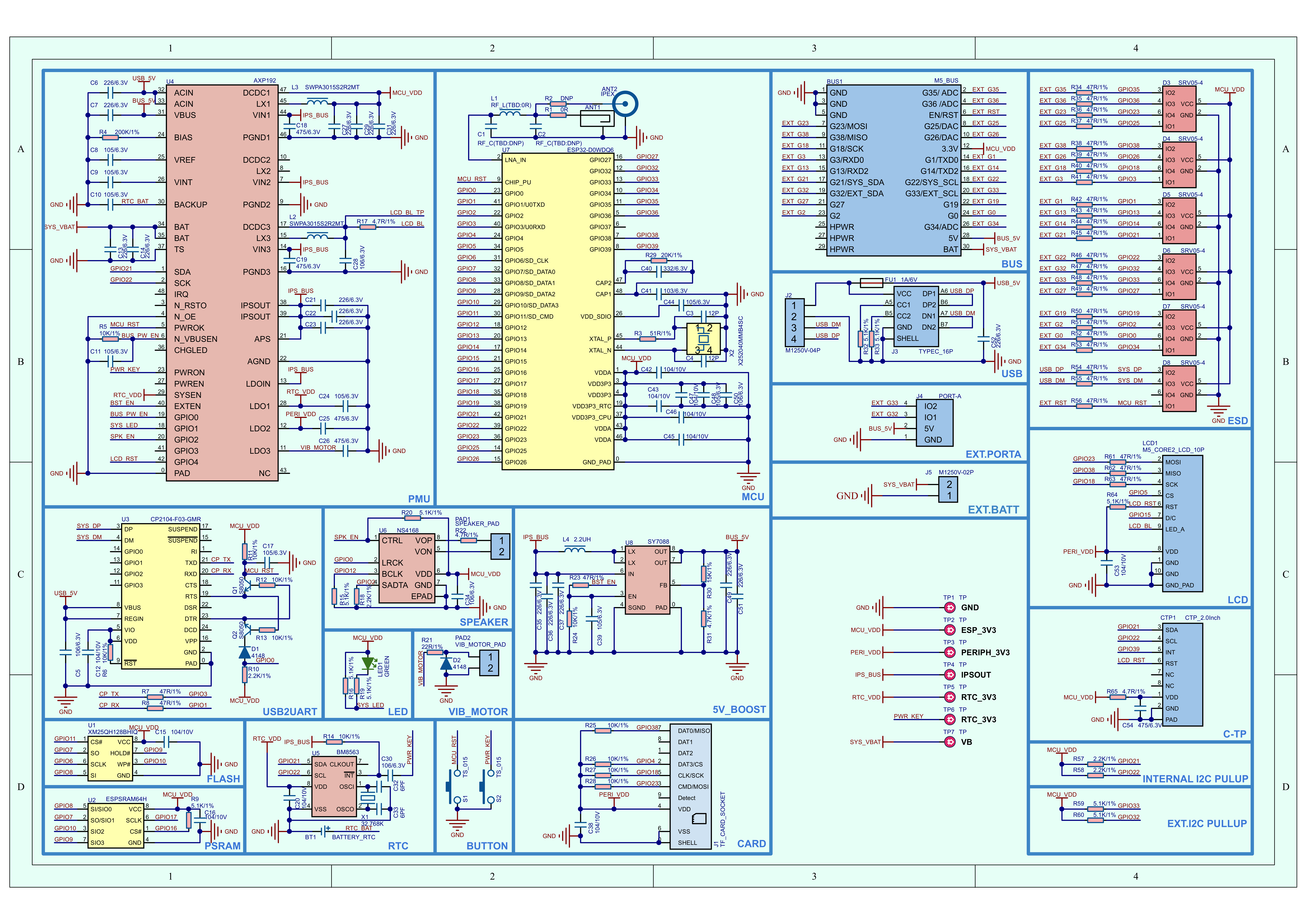

原理图
管脚映射
LCD 屏幕 & TF Card
LCD 像素：320x240 TF 卡最大支持 16GB
| ESP32-D0WDQ6-V3 | GPIO38 | GPIO23 | GPIO18 | GPIO5 | GPIO15 |
|---|---|---|---|---|---|
| ILI9342C | MISO | MOSI | SCK | CS | DC |
| AXP192 Chip | AXP_IO4 | AXP_DC3 | AXP_LDO2 |
|---|---|---|---|
| ILI9342C | RST | BL | PWR |
| ESP32-D0WDQ6-V3 | GPIO38 | GPIO23 | GPIO18 | GPIO4 |
|---|---|---|---|---|
| TF Card | MISO | MOSI | SCK | CS |
CAP.TOUCH (I2C Addr: 0x38)
| ESP32-D0WDQ6-V3 | GPIO21 | GPIO22 | GPIO39 |
|---|---|---|---|
| FT6336U | SDA | SCL | INT |
| AXP192 | AXP_IO4 |
|---|---|
| FT6336U | RST |
麦克风 & NS4168 功放
| ESP32-D0WDQ6-V3 | GPIO12 | GPIO0 | GPIO2 | GPIO34 |
|---|---|---|---|---|
| NS4168 | BCLK | LRCK | DATA | |
| SPM1423 | CLK | DATA |
| AXP192 | AXP_IO2 |
|---|---|
| NS4168 | SPK_EN |
AXP 电源指示灯 & 震动马达
| AXP192 | AXP_IO1 | AXP_LDO3 |
|---|---|---|
| Green LED | Vcc | / |
| Vibration motor | Vcc |
RTC
| ESP32-D0WDQ6-V3 | GPIO21 | GPIO22 |
|---|---|---|
| BM8563 | SDA | SCL |
| AXP192 | AXP_PWR |
|---|---|
| BM8563 | INT |
IMU（3 轴陀螺仪+3 轴加速计） &Pogo Pin
| ESP32-D0WDQ6-V3 | GPIO21 | GPIO22 |
|---|---|---|
| MPU6886 | SDA | SCL |
| Pogo Pin | SDA | SCL |
USB 转串口下载
| ESP32-D0WDQ6-V3 | GPIO1 | GPIO3 |
|---|---|---|
| CP2104 | RXD | TXD |
SK6812-LED
| ESP32-D0WDQ6-V3 | GPIO25 |
|---|---|
| SK6812-LED | DATA |
内部 I2C 连接
| ESP32-D0WDQ6-V3 | GPIO21 | GPIO22 |
|---|---|---|
| MPU6886 | SDA | SCL |
| AXP192 | SDA | SCL |
| BM8563 | SDA | SCL |
| FT6336U | SDA | SCL |
| ATECC608 | SDA | SCL |
HY2.0-4P
| HY2.0-4P | Black | Red | Yellow | White |
|---|---|---|---|---|
| PORT.A | GND | 5V | G32 | G33 |
| PORT.B | GND | 5V | G26 | G36 |
| PORT.C | GND | 5V | G13 | G14 |
M5Core2 M-BUS 示意图
M5Core2 端口说明
HY2.0-4P-PortA(Red)
| ESP32 Chip | GPIO32 | GPIO33 |
|---|---|---|
| PortA | GPIO32(SDA) | GPIO33(SCL) |
M5GO-Bottom For AWS 端口说明
HY2.0-4P-PortB(black)
| ESP32 Chip | GPIO26 | GPIO36 |
|---|---|---|
| PortB | GPIO26(DAC) | GPIO36(ADC) |
HY2.0-4P-PortC(blue)
| ESP32 Chip | GPIO13 | GPIO14 |
|---|---|---|
| PortC | GPIO13(RXD2) | GPIO14(TXD2) |
ESP32 ADC/DAC 可映射引脚
| ADC1 | ADC2 | DAC1 | DAC2 |
|---|---|---|---|
| 8 通道 | 10 通道 | 2 通道 | 2 通道 |
| G32-39 | G0/2/4/12-15/25-27 | G25 | G26 |
充电电流测量值
| 充电电流 | 充满后电流（关机） | 充满电（开机） |
|---|---|---|
| 0.219A | 0.055A | 0.147A |
有关引脚分配和引脚重新映射的更多信息，请参考ESP32 datasheet
尺寸图
数据手册
- ESP32
- FT6336U
- NS4168
- MPU6886
- ILI9342C
- SPM1423
- BM8563
- SY7088
- AXP192 datasheet
- AXP192 register
- ATECC608
- 1027DC Motor
软件开发
Arduino
UiFlow1
UiFlow2
USB 驱动
点击下方连接下载匹配操作系统的驱动程序。目前存在两种驱动芯片版本，CP210X（适用于CP2104版本）/CP34X（适用于CH9102版本）驱动程序压缩包。在解压压缩包后，选择对应操作系统位数的安装包进行安装。(若您不确定您的设备所使用的 USB 芯片，可同时安装两种驱动。CH9102_VCP_SER_MacOS v1.7在安装过程中，可能出现报错，但实际上已经完成安装，忽略即可。) 在使用时，若出现无法正常下载程序（提示超时或者Failed to write to target RAM）的情况，可尝试重新安装设备驱动。
| 驱动名称 | 适用驱动芯片 | 下载链接 |
|---|---|---|
| CP210x_VCP_Windows | CP2104 | Download |
| CP210x_VCP_MacOS | CP2104 | Download |
| CP210x_VCP_Linux | CP2104 | Download |
| CH9102_VCP_SER_Windows | CH9102 | Download |
| CH9102_VCP_SER_MacOS v1.7 | CH9102 | Download |
Easyloader
| Easyloader | 下载链接 | 备注 |
|---|---|---|
| Core2 For AWS User Demo Easyloader | download | / |
相关视频
版本变更
| 上市日期 | 产品变动 | 备注： |
|---|---|---|
| 2023.2 | 取消 RTC 纽扣电池 | 不影响定时功能 |
