描述

Paper Comm Edition 是 M5Stack 推出的一款纪念版可触控墨水屏开发板，内置 ESP32 主控。正面嵌入了一块分辨率为 540 x 960 @4.7" 的电子墨水屏，支持 16 级灰度显示。搭配 GT911 电容式触控面板，支持两点触控与多种手势操作。相较于普通的 LCD 屏幕，电子墨水屏能够为用户提供更优质的文本阅读体验，同时具备低功耗、掉电图像保持等特性。

该开发板集成了拨轮开关、 SHT30 温湿度传感器与物理按键。在数据储存方面，预留了 TF-card （microSD） 接口，并集成了 FM24C02 储存芯片，提供 2K-bit （256x8）-EEPROM 用于用户数据的断电存储。

它内置了 1150mAh 锂电池，结合内部的 RTC（BM8563） 可实现休眠与唤醒功能，能够为设备提供强大的续航能力。此外，开放了 3 组 HY2.0-4P 外设接口，能够拓展各式各样的传感器设备，为后续的应用功能开发提供了无限可能。

注意事顶

注意事项：
1. 请勿长时间暴露在紫外线下，否则有可能对墨水屏造成不可逆的损害。
2. M5Paper 采用的低功耗电源管理方案与 CORE 与 StickC 设备有所不同，使用时，PWR按键(按下拨轮开关)作为开机按键使用(长按2s)，如需要使设备关机，则需要通过软件API或是按下背部的复位按键实现，当使用 USB 供电时，则无法关机。
3. 在使用时，若出现无法正常下载程序(提示超时或者是 Failed to write to target RAM)的情况，可尝试重新安装设备驱动，驱动下载请查看文档下方内容。

教程&快速上手

UIFlow UIFlow
UIFlow
本教程将向你介绍，如何通过 UIFlow 图形化编程平台控制 M5Paper 设备
UiFlow2 UiFlow2
UiFlow2
本教程将向你介绍，如何通过 UiFlow2 图形化编程平台控制 M5Paper 设备
Arduino IDE Arduino IDE
Arduino IDE
本教程将向你介绍，如何通过 Arduino IDE 编程控制 M5Paper 设备

产品特性

  • 内嵌 ESP32，支持 WiFi
  • 内置 16M Flash
  • E-Ink 低功耗显示面板
  • 支持两点触控
  • 近 180 度可视角
  • 背面磁吸设计
  • 内置 1150mAh 大容量锂电池
  • HY2.0-4P 外设接口 x 3
  • 开发平台
    • UiFlow1
    • UiFlow2
    • Arduino IDE
    • ESP-IDF
    • PlatformIO

包含

  • 1 x M5Paper COMM Edition

应用

  • 物联网控制器
  • 电子书阅读器
  • 工业仪器显示面板
  • 电子标签

版本区分

版本 外壳颜色 电子墨水屏
Paper Comm Edition 黑色透明 第一代电子墨水屏硬性面板
M5Paper 白色 第二代电子墨水屏硬性显示面板
M5Paper v1.1 白色 第三代电子墨水屏柔性显示面板

规格参数

主控资源 参数
ESP32-D0WDQ6-V3 240MHz dual core，600 DMIPS，520KB SRAM，Wi-Fi
Flash 16MB
PSRAM 8MB
输入电压 5V @ 500mA
接口 TypeC x 1，HY2.0-4P x 3 ，TF-card(microSD)卡槽
墨水屏 型号：EPD_ED047TC1
540 x 960@4.7"
灰度 : 16 级
显示区域 : 58.32 x 103.68mm
显示驱动芯片 : IT8951E
物理按键 拨轮开关 *1 ，复位按键 *1
RTC BM8563
触控 GT911 电容式触控面板
天线 2.4G 3D 天线
PIN 脚引出 G25，G32，G26，G33，G18，G19
电池 1150mAh@3.7V
工作温度 0 ~ 60°C
净重 86g
毛重 100g
产品尺寸 118.6 x 67.0 x 10.0mm
产品重量 86.4g
包装尺寸 147.3 x 73.7 x 13.2mm
毛重 82.4g

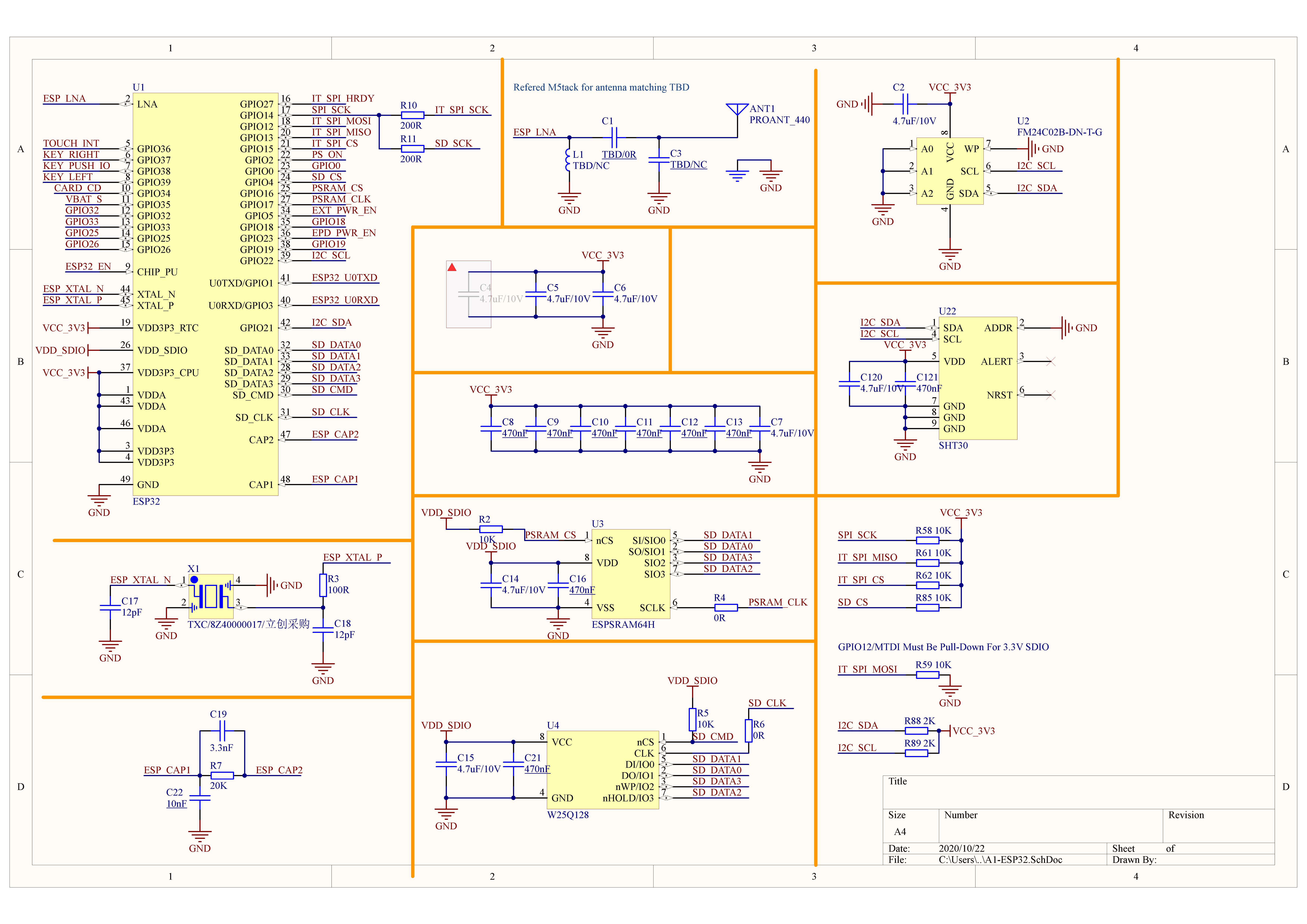

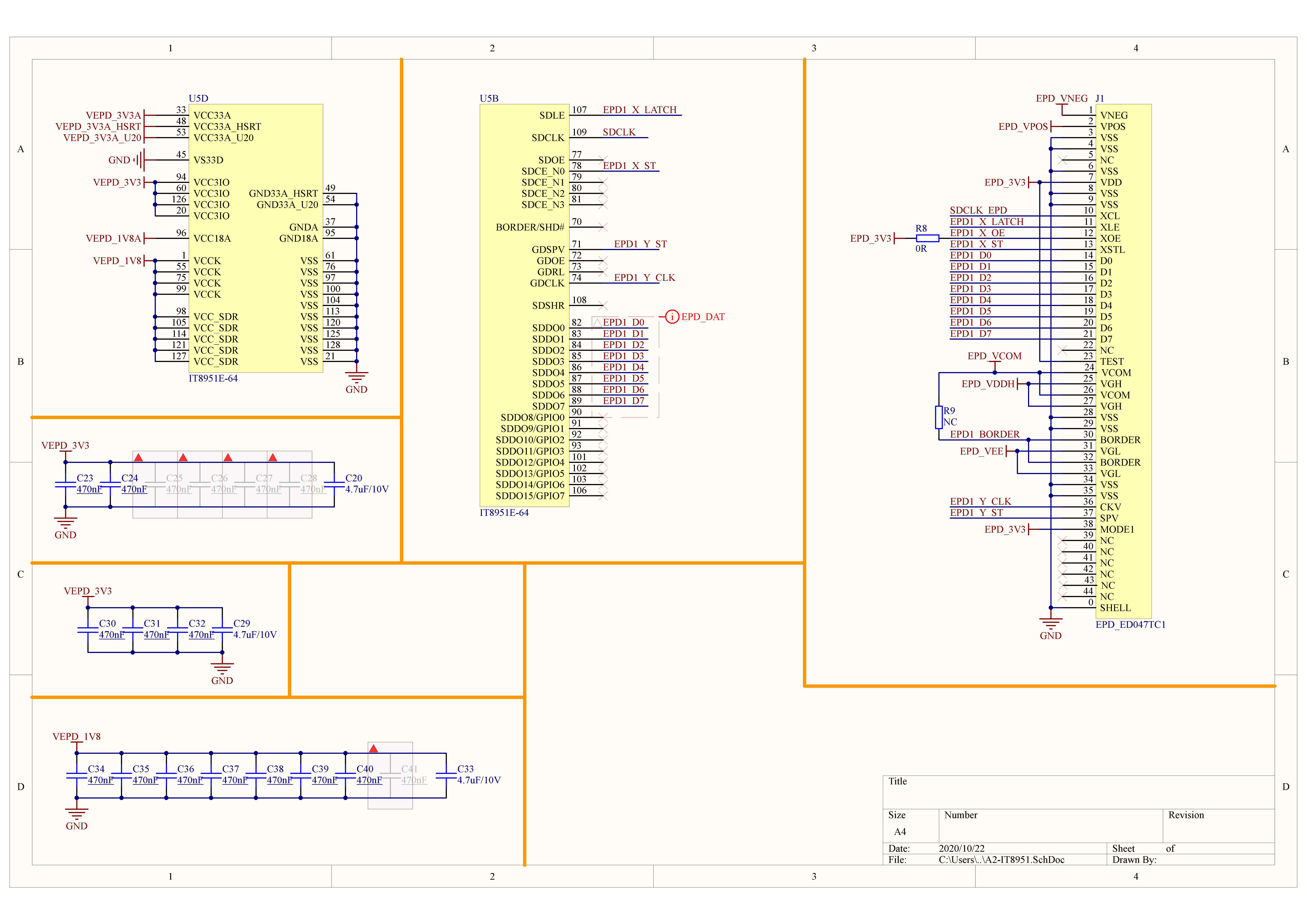

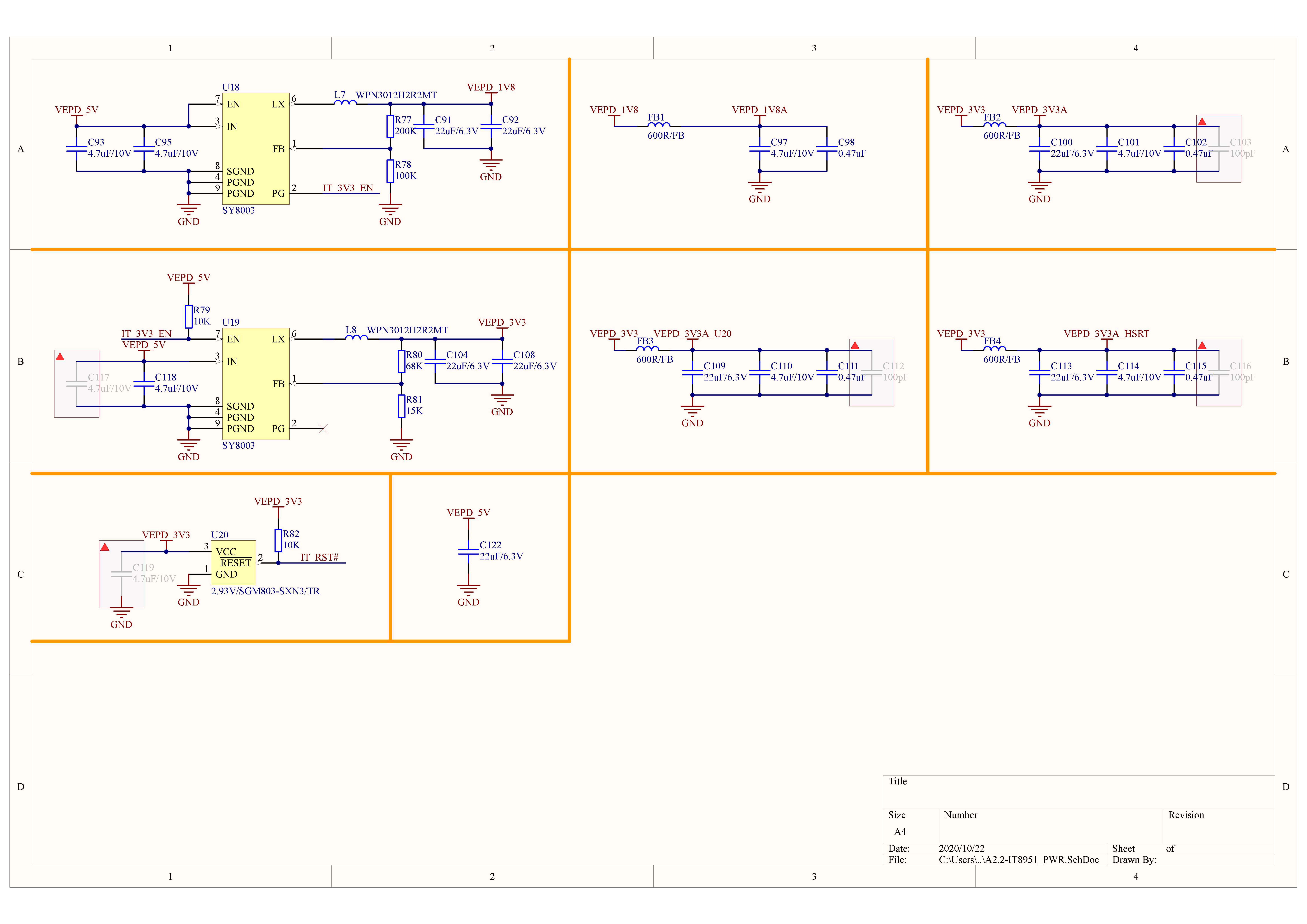

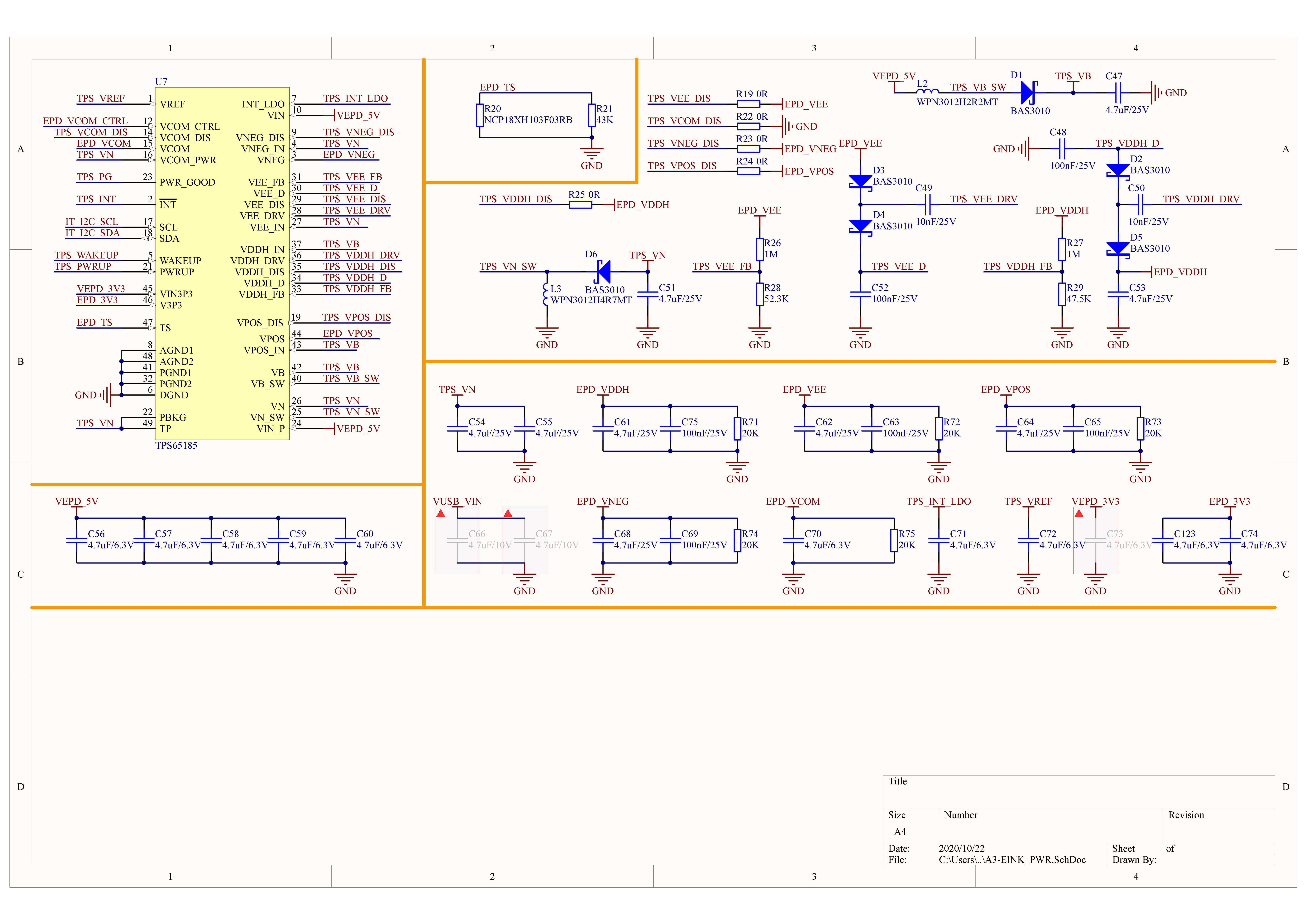

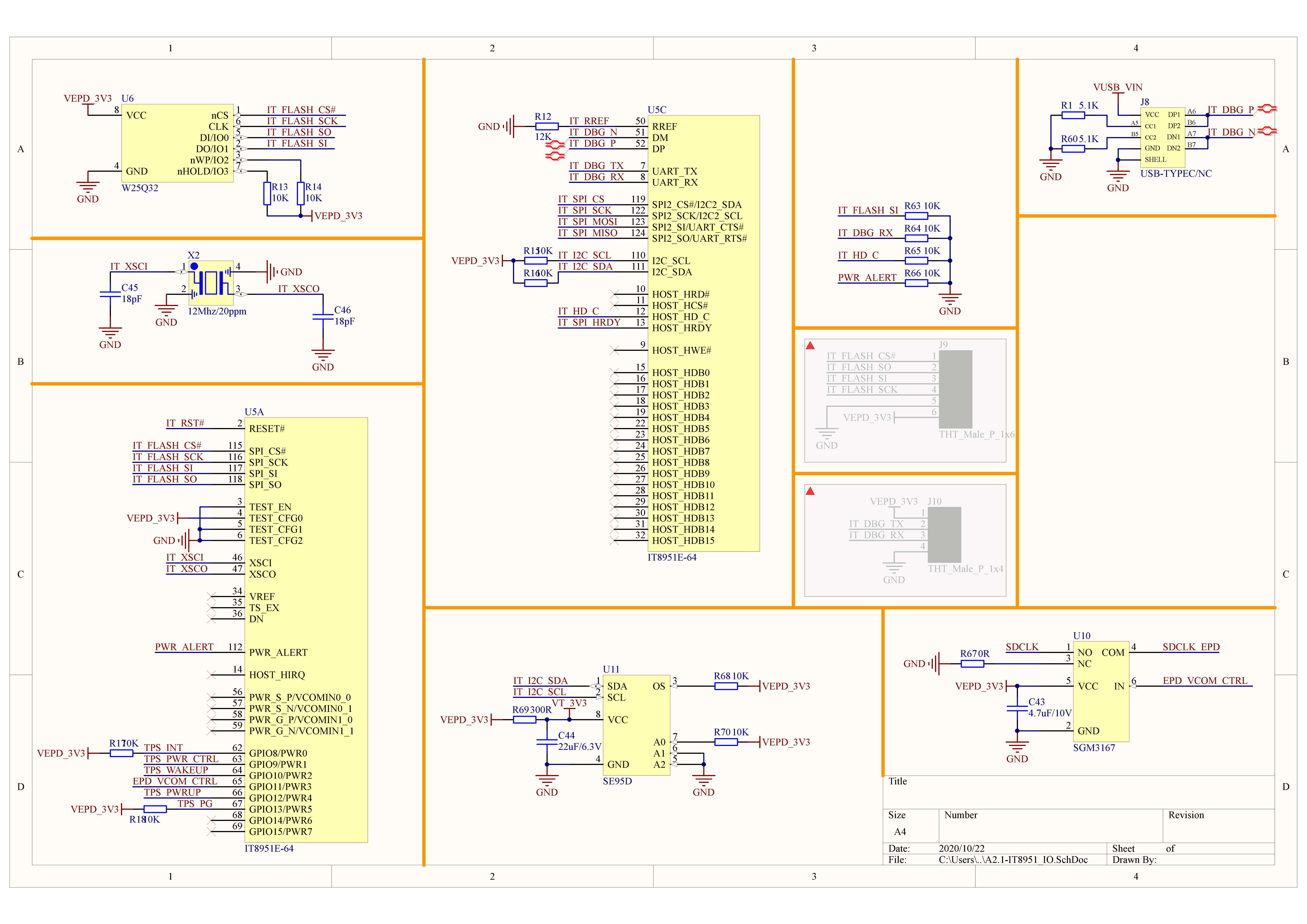

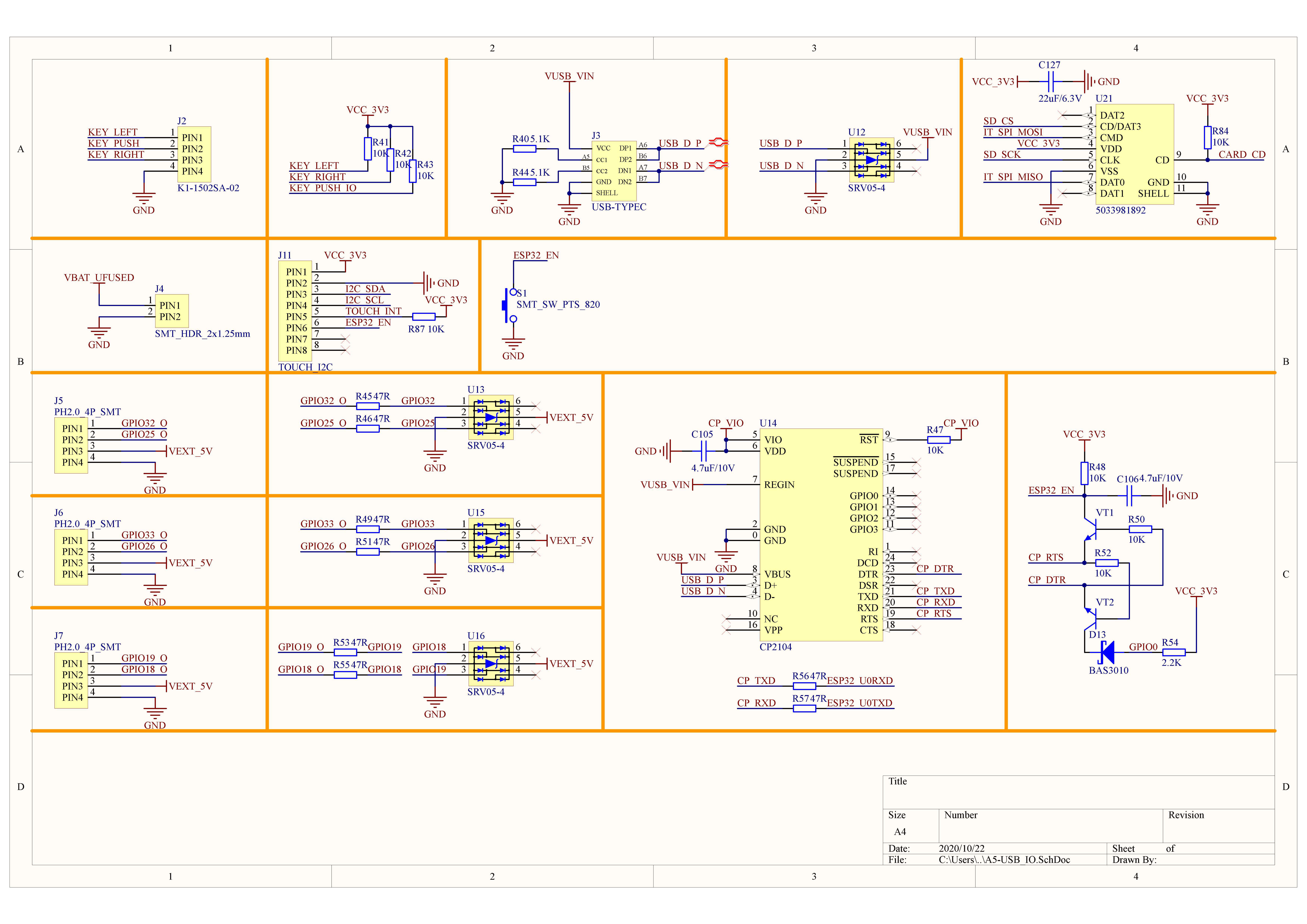

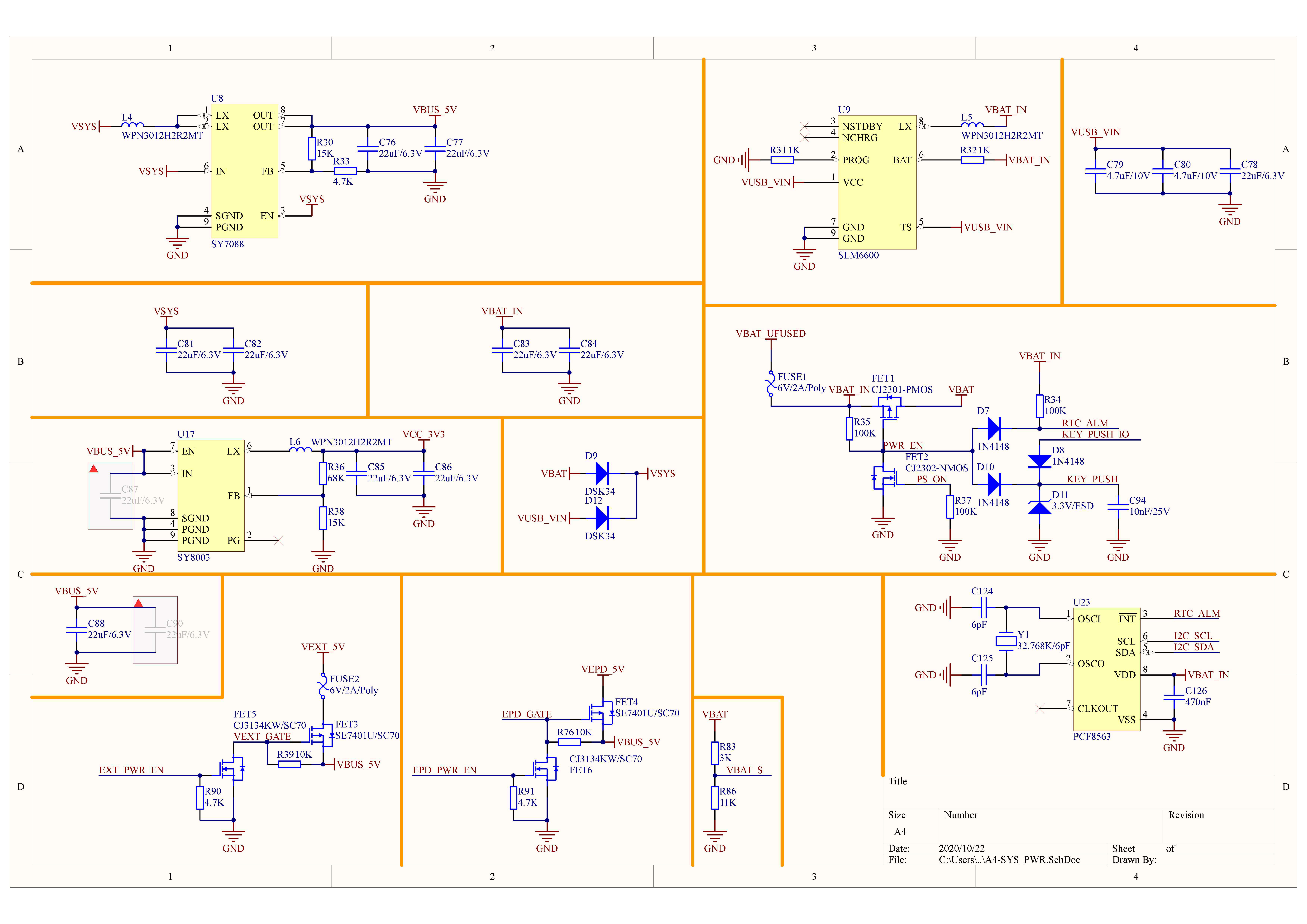

原理图

管脚映射

墨水屏幕 & TF-card(microSD)

屏幕像素：540 x 960

ESP32 Chip GPIO13 GPIO12 GPIO14 GPIO15 GPIO4
IT8951E MISO MOSI SCK CS /
TF-card(microSD) MISO MOSI SCK / CS

拨轮开关

ESP32 Chip GPIO37 GPIO38 GPIO39 GPIO2
拨轮开关 右 中按钮/电源按钮 左 /
电源控制 / / / MOS

内部 I2C 连接

ESP32 Chip GPIO21 GPIO22 GPIO36
GT911 SDA SCL INT
SHT30 SDA SCL /
BM8563 SDA SCL /
FM24C02 SDA SCL /

USB 转串口下载

ESP32 Chip G1 G3
CH9102 RXD TXD

ESP32 ADC/DAC 可映射引脚

ADC1 ADC2 DAC1 DAC2
8 通道 10 通道 2 通道 2 通道
G32-39 G0/2/4/12-15/25-27 G25 G26

有关引脚分配和引脚重新映射的更多信息，请参考 ESP32 datasheet

HY2.0-4P

HY2.0-4P Black Red Yellow White
PORT.A GND 5V G25 G32
PORT.B GND 5V G26 G33
PORT.C GND 5V G18 G19

尺寸图

module size

数据手册

软件开发

Arduino

在使用 FactoryTest 加载特殊字符(如中文，日文)时，请向 TF 卡根目录放入字体文件，并命名为font.ttf。 ttf 文件下载地址

UiFlow1

UiFlow2

USB 驱动

点击下方连接下载匹配操作系统的驱动程序。目选择对应操作系统位数的安装包进行安装。(若您不确定您的设备所使用的 USB 芯片，可同时安装两种驱动。CH9102_VCP_SER_MacOS v1.7在安装过程中，可能出现报错，但实际上已经完成安装，忽略即可。) 在使用时，若出现无法正常下载程序(提示超时或者是 Failed to write to target RAM)的情况，可尝试重新安装设备驱动。
驱动名称 适用驱动芯片 下载链接
CH9102_VCP_SER_Windows CH9102 Download
CH9102_VCP_SER_MacOS v1.7 CH9102 Download
MacOS 端口选择
在 MacOS 中可能出现两个可选端口，使用时请选择名称为wchmodem的端口。

Easyloader

  • Windows
Easyloader 下载链接 备注
FactoryTest download /
ToDo download
Calculator download
  • MacOS
Easyloader 下载链接 备注
FactoryTest download /
ToDo download
Calculator download

相关视频

  • 产品介绍
  • Paper 背板拆解教程

产品对比

相对于前两代 M5Paper 产品，该纪念版采用了第一代电子墨水屏面板(显示效果上会更加的柔和)，白色外壳更换为更具特色的黑色透明外壳，实拍对比效果如下图所示。
