Station-485
SKU:K123
描述
Station-485是一款多用途工业级可编程嵌入式控制器。采用乐鑫 ESP32 主控芯片，集成了 Wi-Fi 方案，搭载双核低功耗 Xtensa® 32-bit LX6 微处理器，主频高达 240MHz 。板载 16M FLASH ，并集成了 240 x 135 1.14 英寸全彩高清 IPS 显示面板 、 实体按键面板 、 丰富的外设 以及 两组六个拓展接口 ，还具备 低功耗休眠/定时唤醒 功能。
支持多种供电方式，包括 USB Type-C，PWR485，内部可充电电池（板上预留电池插座） 。板载集成了高功率密度的全集成升压 DC/DC 转换器 SCT12A0DHKR，即便处于复杂的应用场景中，也能够确保电气设备运行的 稳定性 。
该控制器适用于工业现场控制、智能楼宇、多路数据采集节点以及开发者原型设计等多种应用场景。
产品特性
交互设计:
- 1.14 英寸 IPS 显示面板
- 3 个物理可编程按键
- 1 个开关按键
- 7 个可编程 RGB LED 灯
电源设计:
- 输入部分：
- 集成 9~24V->5V DC/DC SY8303 降压电路
- AXP192电源管理芯片
- 输出部分：
- 每路接口(5 路 Grove，1 路 USB-A)均采用电子开关 SGM2553D 实现独立通断
- 6 路 Grove 接口均采用 INA3221 作电压/电流采集，USB-A 采用 INA199 作电流采集
- 集成高功率密度的全集成升压 DC/DC 转换器SCT12A0DHKR
- 低功耗：
- 集成 RTC BM8563 低功耗休眠/定时唤醒
- 输入部分：
端口设计:
- 6 路 Grove 拓展接口
- Port A1/A2 共用供电及信号引脚
- Port B1/B2/C1/C2 均为独立供电及信号引脚
- PWR485接口(4 线-VH3.96)
- RS485
- 9~24V 电源输入
- USB Tpye-A 仅作供电输出，无信号引脚
- 6 路 Grove 拓展接口
结构设计:
- Din导轨
- 磁吸
- 挂墙
- 螺丝
- 轧带
开发平台
- UiFlow1
- UiFlow2
- Arduino IDE
- ESP-IDF
- Platform.IO
包含
- 1 x Station-485
- 1 x USB Type-C 连接线 (100cm)
- 1 x 内六角扳手
应用
- 物联网控制器
- 多路数据采集
- 物联网产品原型设计
- DIY 作品
规格参数
| 主控资源 | 参数 |
|---|---|
| ESP32-D0WDQ6-V3 | 240MHz dual core，600 DMIPS，520KB SRAM，Wi-Fi |
| Flash | 16MB |
| USB 供电 | 5V@1A |
| RS485 供电 | 9~24V@1A |
| 主机接口 | Type-C x 1，GROVE(I2C+I/O+UART) x 6，Full-Size USB Type-A(OUTPUT)，PWR485 |
| LED | SK6812 x 7 |
| 按键 | 电源键、物理按键*3 |
| IPS LCD 屏幕 | 1.14"@240 x 135 ST7789V2 |
| RTC | BM8563 |
| PMU | AXP192 |
| 电压/电流采集器 | INA3221 + INA199 |
| USB 芯片 | CH9102F |
| TTL-RS485 | SP3485 |
| 降压芯片 | SY8303 |
| DC/DC 升压 | SCT12A0DHKR |
| 电源分配开关 | SGM2553D |
| 天线 | 2.4G 3D 天线 |
| 工作温度 | 0 ~ 60°C |
| 底座螺丝规格 | 内六角杯头 M2 x 8 螺丝 |
| 内部 PCB 板预留接口 | 电池接口(规格：1.25mm-4P)USB 线路接口(规格：1.25mm-4P) |
| 外壳材质 | ABS+PC |
| 产品尺寸 | 88.0 x 65.0 x 35.0mm |
| 产品重量 | 63.6g |
| 包装尺寸 | 104.0 x 73.0 x 54.5mm |
| 毛重 | 105.3g |
操作说明
开关机操作：
开机：单击中央电源键
关机：长按 4 秒中央电源键
开机：单击中央电源键
关机：长按 4 秒中央电源键
原理图
1/3

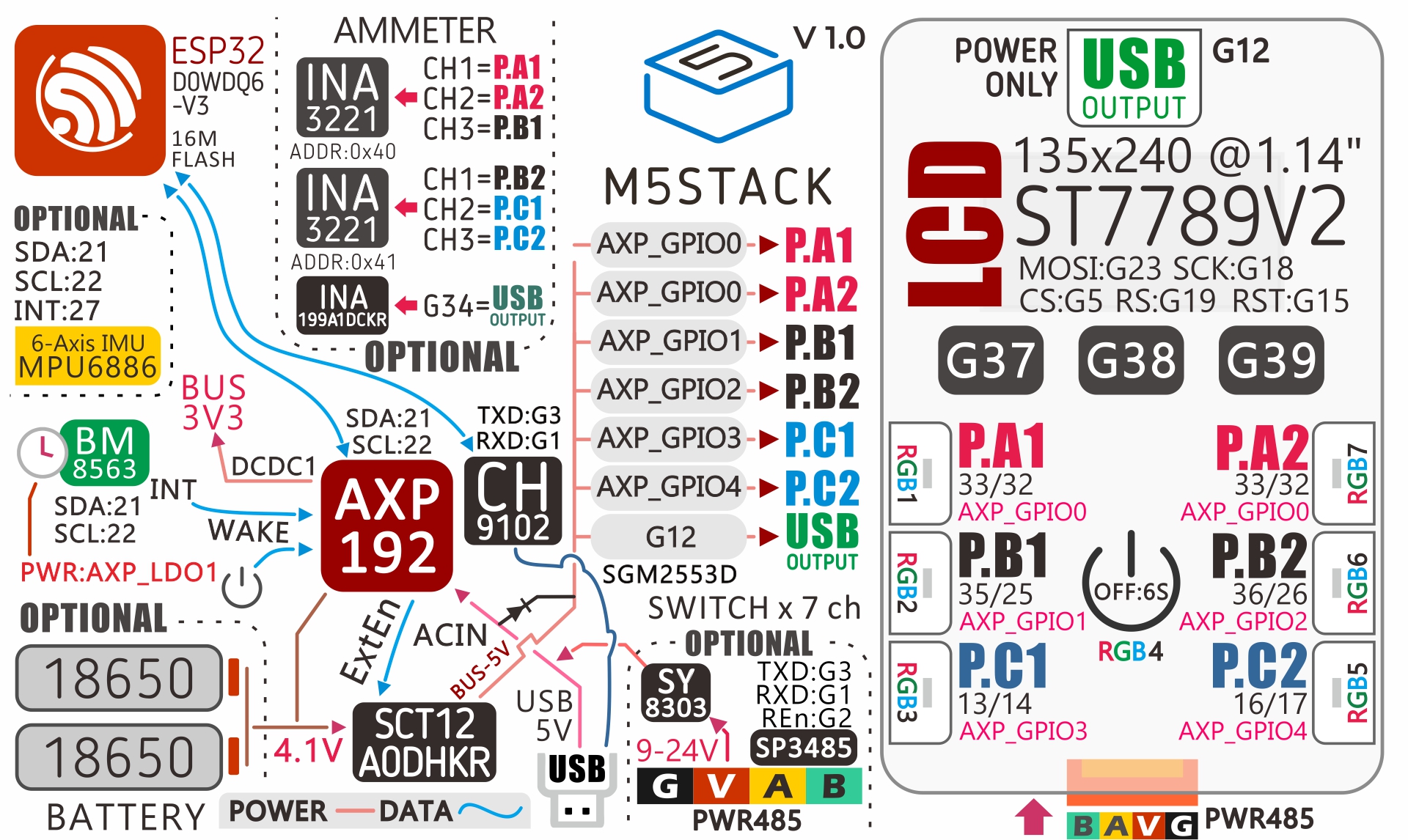

管脚映射
按键 BUTTON A & 按键 BUTTON B & 按键 BUTTON C & 电源键
| ESP32 芯片 | GPIO37 | GPIO38 | GPIO39 |
|---|---|---|---|
| 按键 | BUTTON A | BUTTON B | BUTTON C |
彩色 TFT 屏幕
驱动芯片：ST7789v2 分辨率：135 x 240 @1.14"
| ESP32 Chip | GPIO5 | GPIO15 | GPIO18 | GPIO19 | GPIO23 | |
|---|---|---|---|---|---|---|
| AXP192 Chip | AXP_LDO3 | |||||
| LCD | CS(Chip Select) | RESET | SCK(SCLK) | RS(Date/Command) | MOSI | LCD_BL |
RTC
| ESP32 Chip | GPIO21 | GPIO22 | |
|---|---|---|---|
| BM8563 | SDA | SCL | INT |
| AXP192 | AXP_PWR |
电流电压监视器
| ESP32 Chip | GPIO21 | GPIO22 | 控制通道 |
|---|---|---|---|
| INA3221(0x40) | SDA | SCL | AXP_GPIO0，AXP_GPIO1 |
| INA3221(0x41) | SDA | SCL | AXP_GPIO2，AXP_GPIO3，AXP_GPIO4 |
内部 I2C 连接
| ESP32 Chip | GPIO21 | GPIO22 |
|---|---|---|
| AXP192 | SDA | SCL |
| BM8563 | SDA | SCL |
| INA3221 | SDA | SCL |
PWR485
| Chip | GPIO3 | GPIO1 | GPIO2 | (DCDC 9~24->5V) | GND |
|---|---|---|---|---|---|
| SP3485 | TXD | RXD | 发送-高电平有效/接收-低电平有效 | GND | |
| SY8303 | VIN_12V |
电源管理芯片 (AXP192)
| RTC | LCD BackLight | ESP32-3.3V SK6812，INA3221，CH902F |
|---|---|---|
| LDO1 | LDO3 | DC-DC1 |
USB 转串口
| ESP32 Chip | GPIO3 | GPIO1 |
|---|---|---|
| CH9102F | TXD | RXD |
M5Station 端口说明
| PORT | PIN | 计量端口 | 备注： |
|---|---|---|---|
| PORT-A1(红色) | G32/33(SDA/SCL) | AXP_GPIO0 | I2C |
| PORT-A2(红色) | G32/33(SDA/SCL) | AXP_GPIO0 | I2C |
| PORT-B1(黑色) | G25/35(OUT/IN) | AXP_GPIO1 | DAC/ADC |
| PORT-B2(黑色) | G26/36(OUT/IN) | AXP_GPIO2 | DAC/ADC |
| PORT-C1(蓝色) | G14/13(TX/RX) | AXP_GPIO3 | UART |
| PORT-C2(蓝色) | G17/16(TX/RX) | AXP_GPIO4 | UART |
功耗测试
| 工作电流(LCD、LED、WIFI 开启) | 待机电流(LCD、LED 开启) |
|---|---|
| 161mA | 105mA |
尺寸图
数据手册
- Datasheet
软件开发
Arduino
USB 驱动
点击下方连接下载匹配操作系统的驱动程序。在解压压缩包后，选择对应操作系统位数的安装包进行安装。(CH9102_VCP_SER_MacOS v1.7在安装过程中，可能出现报错，但实际上已经完成安装，忽略即可。) 在使用时，若出现无法正常下载程序(提示超时或者是 Failed to write to target RAM)的情况，可尝试重新安装设备驱动。
MacOS 端口选择
在 MacOS 中可能出现两个可选端口，使用时请选择名称为wchmodem的端口。
Easyloader
| Easyloader | 下载链接 | 备注 |
|---|---|---|
| Station-485 Test Easyloader | download | / |
产品对比
| Station-485 | Station-BAT |
|---|---|
| 搭载 PWR485(RS485+电源输入) | 板载 MPU6886、可搭载两节 18650 电池(并联) |
