ADC HAT

SKU:U069

描述

ADC Hat是一款兼容M5SticKC的AD转换模块,内部集成ADC转换芯片ADS1100,具备全差分、16位、自校准、Δ-Σ模/ 数转换等特性,使得用户能够非常轻松的获得精确的测量结果.ADS1100包含一个具有可调增益的Δ-Σ A / D转换器内核,一个时钟发生器和一个I2C接口,允许-5~ + 5V的差分输入,但我们通过增加该IC的外围电路设计将输入限制为0~12V

产品特性

  • 输入电压: 0-12V
  • 开发平台: Arduino, UIFlow(Blockly, MicroPython)
  • ADS1100:
    • 16位无漏失码
    • 连续自校准
    • 单循环转换
    • 内置可编程增益放大器（增益倍数 = 1, 2, 4, 8）
    • 低噪声：4μVp-p
    • 可编程数据速率：8SPS至128SPS
    • 内部系统时钟
    • I2C 接口

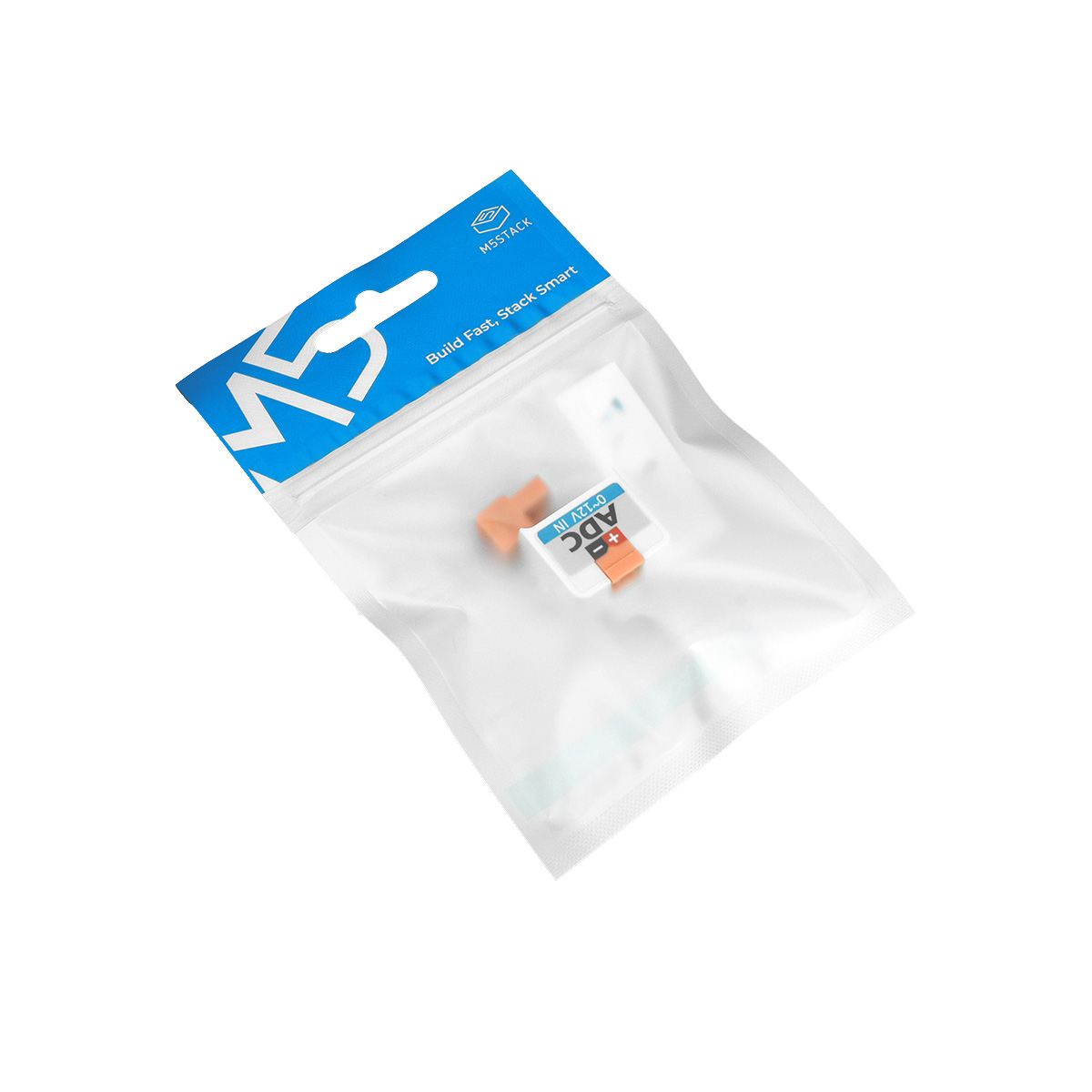

包含

  • 1x ADC HAT
  • 1x 2 Pin 3.96 端子

应用

  • 模拟信号捕获

规格参数

规格 参数
净重 6g
毛重 14g
产品尺寸 24*25*13mm
包装尺寸 40*42*30mm

相关链接

原理图

EasyLoader

点击下载EasyLoader

1.EasyLoader是一个简洁快速的程序烧录器,每一个产品页面里的EasyLoader都提供了一个与产品相关的案例程序,通过简单步骤将其烧录至主控,能够进行一系列的功能验证.

2.下载软件后,双击运行应用程序,将M5设备通过数据线连接至电脑,选择端口参数,点击 "Burn" 即可开始烧录.(为M5StickC烧录时,请将波特率设置在750000或115200)

案例程序

Arduino

UIFlow

打开 http://flow.m5stack.com 点击Demo载入UIFlow例程

管脚映射

M5StickCGPIO0GPIO265VGND
HAT ADCSDASCL5VGND
