ENV HAT
描述
ENV HAT是一款兼容M5SticKC的多功能环境传感器,内部集成DHT12、BMP280和BMM150,能够检测温度、湿度、大气压值、三轴磁力计数据,该模块采用的统一的I2C协议接口,因此在引脚上没有过多的占用.对于希望同时拥有精致体积与丰富功能的项目来说,ENV Hat是一个不错的选择.
产品特性
温度:
- 测量范围: -20 ~ 60 ℃
湿度:
- 测量范围: 20 ~ 95 %RH
大气压:
- 测量范围: 300 ~ 1100hPa
磁场范围典型:
- ±1300μT（x,y轴）,±2500μT（z轴）
- 磁场分辨率约为0.3μT
包含
- 1x ENV Hat
应用
- 气象站
- 指南针
规格参数
| 规格 | 参数 |
|---|---|
| 通信协议 | I2C:DHT12(0x5C),BMM150(0x10) |
| 净重 | 4g |
| 毛重 | 8g |
| 产品尺寸 | 24*20*14mm |
| 包装尺寸 | 36*38*18mm |
EasyLoader
EasyLoader是一个简洁快速的程序烧录器,其内置了一个产品相关的案例程序,通过简单步骤将其烧录至主控,即可进行一系列的功能验证.
案例描述:
气压、温湿度显示,磁力计数值显示.
气压、温湿度显示,磁力计数值显示.
管脚映射
| M5StickC | GPIO0 | GPIO26 | 3.3V | GND |
|---|---|---|---|---|
| HAT ENV | SDA | SCL | 3.3V | GND |

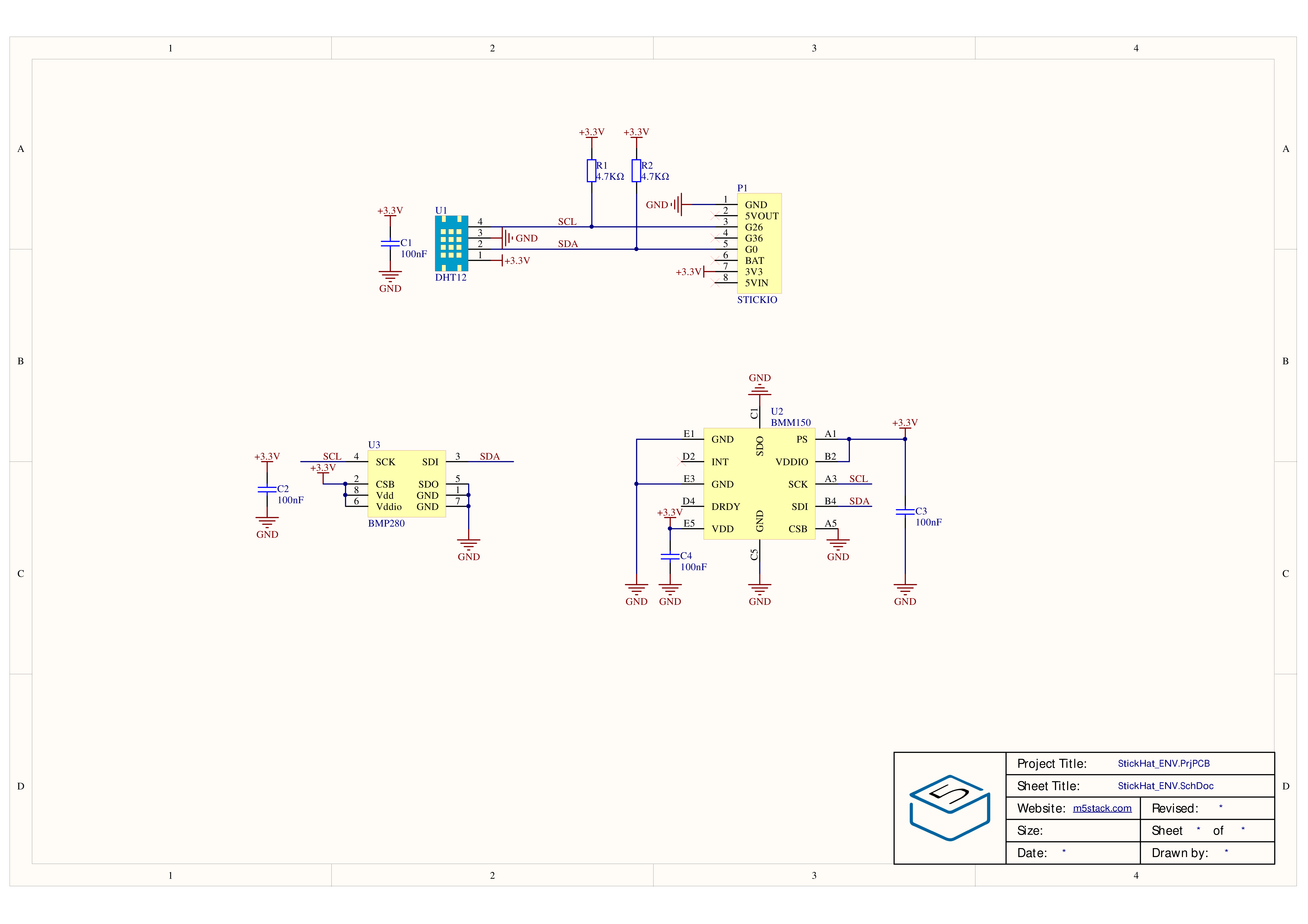

原理图
相关链接
案例程序
Arduino
UIFlow
如何在UIFlow1.0图形化编程平台中使用Hat env 以及相关API说明
