NCIR HAT

SKU:U061

描述

NCIR Hat是一款兼容M5SticKC的单点红外测温传感器.内置红外传感器MLX90614,能够测量人体或其他物体的表面温度.

与大多数接触式型传感器不同地方在于,该传感器通过测量远距离物体发射出的红外光波来检测温度.无需物理接触,这使得它比一般传感器拥有更广的测温范围: -70°C 至 + 380°C.视场角为90°,能够方便快捷的测量某一位置的平均温度.

产品特性

  • MLX90614ESF-AAA
  • I2C地址(0x5A)
  • 工作电压: 4.5 to 5.5V
  • 物体测温范围: -70°C ~ 380°C
  • 环境测温范围: -40°C ~ 125 ˚C
  • 室温下测量精度: ±0.5°C
  • 视场角: 90°
  • 开发平台: Arduino, UIFlow(Blockly, Python)

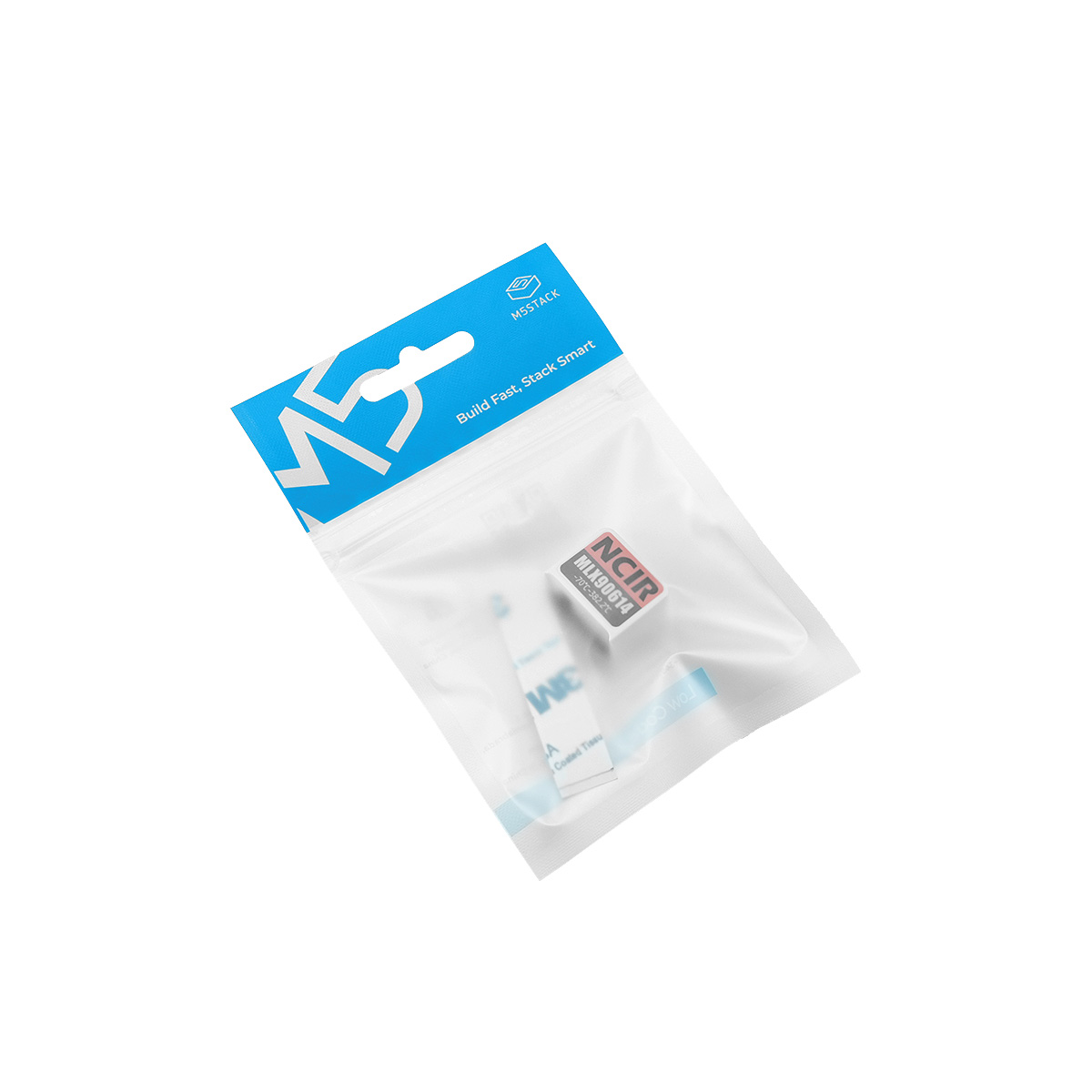

包含

  • 1x NCIR Hat

应用

  • 人体体温测量
  • 物体 ( 生物 ) 移动检测

规格参数

规格 参数
通信协议 I2C:0x5A
净重 5g
毛重 13g
产品尺寸 24*25*14mm
包装尺寸 40*42*30mm

原理图

相关链接

EasyLoader

点击下载EasyLoader

1.EasyLoader是一个简洁快速的程序烧录器,每一个产品页面里的EasyLoader都提供了一个与产品相关的案例程序,通过简单步骤将其烧录至主控,能够进行一系列的功能验证.

2.下载软件后,双击运行应用程序,将M5设备通过数据线连接至电脑,选择端口参数,点击 "Burn" 即可开始烧录.(为M5StickC烧录时,请将波特率设置在750000或115200)

管脚映射

M5StickCGPIO0GPIO263.3VGND
HAT NCIRSDASCL3.3VGND

案例程序

Arduino

UIFlow

打开 http://flow.m5stack.com 点击Demo载入UIFlow例程
