Module13.2 AIN4-20mA
描述
Module13.2 AIN4-20mA 是一款四通道的4 ~ 20 mA电流型模拟量采集模块。它采用了STM32G030F6主控芯片以及专用的带隔离的采集芯片，与 M5 主机进行I2C通讯。支持通过跳线帽切换为由内部或外部供电的接线方式。板载电源隔离芯片和内置运放电路，准确地测量外部电流传感器以及确保信号的准确性和系统的安全性。供电方面DC-JACK接口以及相应的DC-DC升压电路，可为整个设备提供电源。适用于电力系统设备监测、电机控制、能源管理和自动化和工业过程控制等领域。
产品特性
- STM32G030F6® 32-bit Cortex®-M0+ CPU
- I2C 通讯
- 支持四路 2 或 4 线制传感器，跳线帽切换
- 内置电气隔离芯片
- 支持 Arduino、UIFlow 等编程平台
包装内容
- 1 x AIN4-20mA Moudle 13.2
- 12 x 跳线帽
- 5 x 2.54mm 插拔式接线端子
应用场景
- 电力系统设备监测
- 电机控制
- 能源管理
- 自动化和工业过程控制
规格参数
| 规格 | 参数 |
|---|---|
| MCU | STM32G030F6P6 |
| 信号隔离芯片 | HCNR200 |
| 电源隔离芯片 | F2424S-2WR3 |
| 运放芯片 | SGM321YC5/TR |
| I2C 通讯地址 | 0x55 |
| IN + 与 IN - 输入阻抗典型值 | 200Ω |
| 工作温度 | 0-40°C |
| 外部 DC 电源电压 | 9-24V |
| 产品尺寸 | 54 x 54 x 13mm |

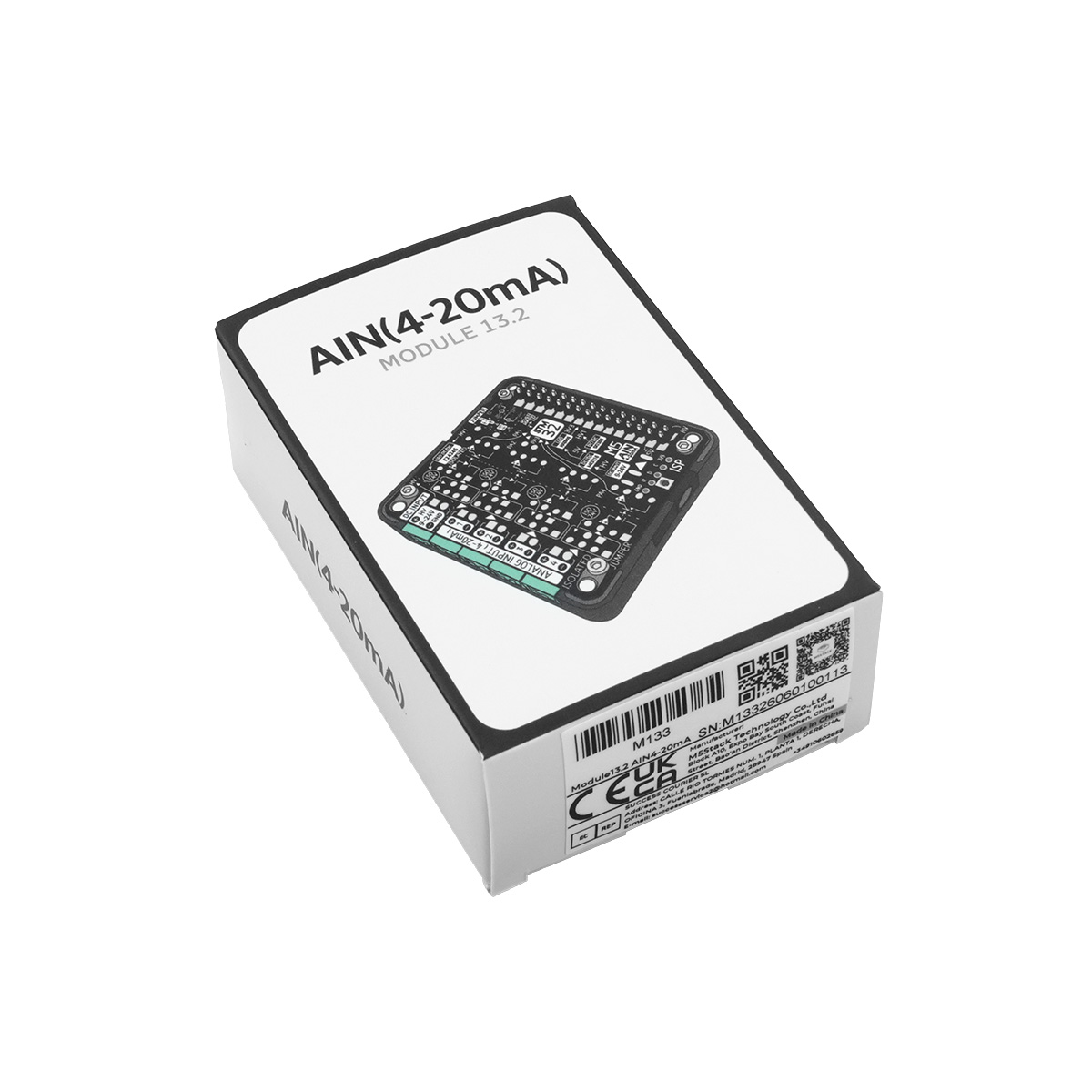

| 包装尺寸 | 95 x 65 x 25mm |

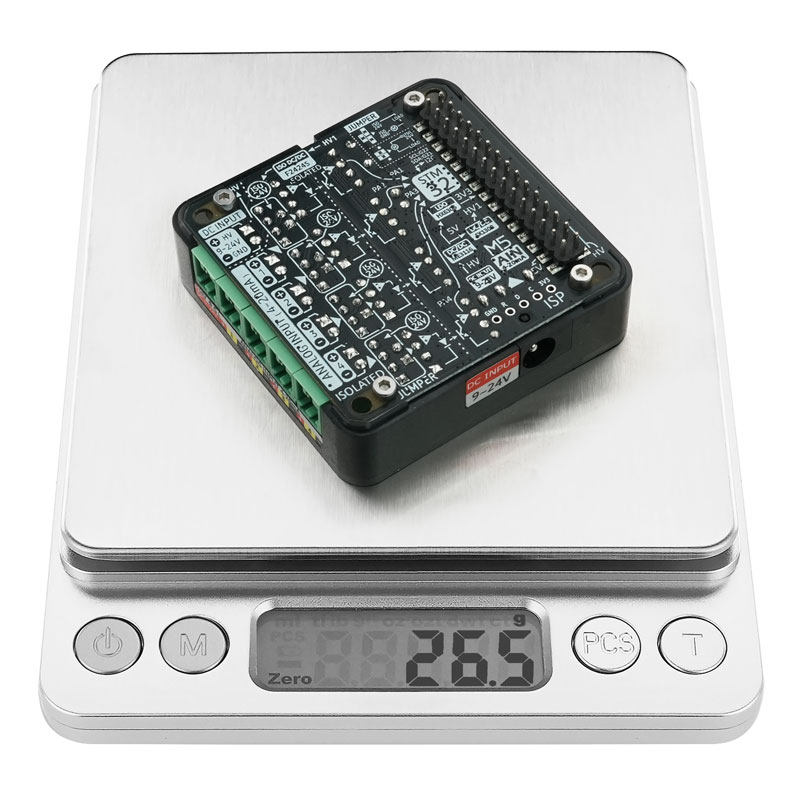

| 产品重量 | 26.9g |
| 毛重 | 51.7g |
操作说明
跳线帽的接法与说明
- 使用无源电流型传感器时，请连接 DC 24V 供电输入，传感器信号接入 IN+, IN- ， 并将跳线帽调整为下图所示：
- 使用有源电流型传感器时，传感器信号接入 IN+, IN- ，并将跳线帽调整为下图所示：
原理图
1/1
管脚映射
M5-Bus
| PIN | LEFT | RIGHT | PIN |
|---|---|---|---|
| GND | 1 | 2 | |
| GND | 3 | 4 | |
| GND | 5 | 6 | |
| 7 | 8 | ||
| 9 | 10 | ||
| 11 | 12 | ||
| 13 | 14 | ||
| 15 | 16 | ||
| SDA | 17 | 18 | SCL |
| 19 | 20 | ||
| 21 | 22 | ||
| 23 | 24 | ||
| HPWR | 25 | 26 | |
| HPWR | 27 | 28 | BUS_5V |
| HPWR | 29 | 30 | BAT_OUT |
尺寸图
数据手册
软件开发
Arduino
UiFlow1
内置固件
通信协议
