Module13.2 Display

SKU:M126

描述

Module13.2 Display 是一款用于高清视音频的扩展模块，采用高云 GW1NR 系列 FPGA 芯片输出Display 信号，并用LT8618S 芯片作为信号输出调理，能实现 24 位颜色深度 Display 信号以及高达 8 通道音频信号的输出，分辨率可达 1080P 。其中 FPGA 内部实现了I2S 音频生成功能，模块内含有 DC 电源输入插座 以及相应的 DC-DC 电路，能实现整机供电。本产品适用于各种可编程的高清视音频输出等场合。

产品特性

支持 24 位 RGB 输入
分辨率高达 1080P
支持高达 8 通道音频输入
内含 9-24V 转 5V、3.3V 和 1.2V 的 DC-DC 电路和 5V 转 1.8V 的 LDO 电路
高清音视频接口、JTAG 下载接口
9-24V 直流电源接口
电源开关

包装内容

1 x Module13.2 Display

应用场景

输出高清音视频信号
人机互动

规格参数

规格	参数
音视频信号采集芯片	GW1NR-LV9QN88C6-I5 FPGA
音视频信号处理芯片	LT8616SXB @ 0x39
9-24V 转 5V DCDC 降压芯片	SY8303
5V 转 3.3V 和 1.2V DCDC 降压芯片	SY8089
5V 转 1.8V LDO 降压芯片	LP5907
分辨率	最大 1080P (1920x1080)
输入电源	9-24V

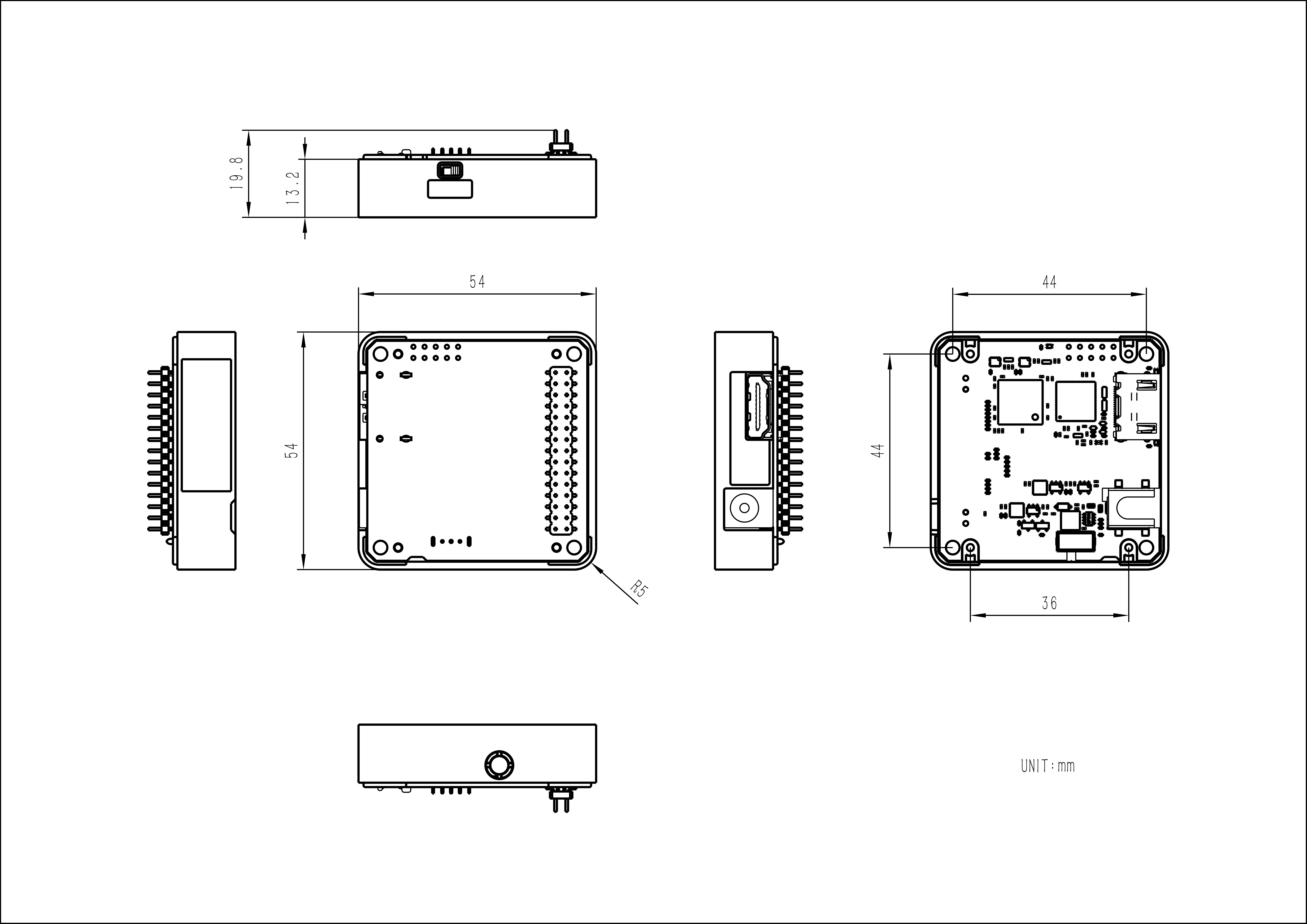

产品尺寸	54 × 54 × 14.2mm
包装尺寸	93 × 63 × 25mm
产品重量	21.6g
毛重	41.2g
