Module13.2 LAN
SKU:M136
描述
Module13.2 LAN 是一款以太网控制器模块，内置 W5500 全硬件 TCP/IP 嵌入式以太网控制器 (SPI 通信接口)，支持多种通信协议 (TCP，UDP，IPv4，ICMP，ARP，IGMP 和 PPPoE 等) 并集成储存缓存区便于以太网数据包处理。安全性方面：内置信号隔离百兆变压器，将 RJ45 接口输入端的信号转换为适合输出端的信号，提供电气隔离和防止电磁的干扰。供电方面：DC-JACK 接口以及相应的 DC/DC 降压电路，可为整个设备提供电源。板载片选跳线插针，可实现多个 Module13.2 LAN 堆叠使用，预留 VH3.96 接口，用户可以添加扩展器件。兼具性能与拓展灵活性的 Module13.2 LAN 能够为你提供更加简洁的嵌入式以太网连接方式。适用于工业自动化、物联网 (IoT)、数据采集与远程监控等领域。
产品特性
- 信号隔离：内置百兆变压器，实现信号隔离，防止电磁干扰，提高系统稳定性和可靠性。
- 电源供应：提供 9-24V DC-JACK 接口和 DC-DC 降压电路，为整个设备提供电源，简化电源管理。
- 扩展性：预留 VH3.96 接口，允许用户添加扩展器件，以满足特定应用的需求，提供更大的灵活性。
- 支持多种协议：内置 W5500 全硬件 TCP/IP 嵌入式以太网控制器，协议支持，包括 TCP、UDP、IPv4 等。
包装内容
- 1 x Module13.2 LAN
- 2 x VH3.96-4P 端子
- 2 x VH3.96-4P 座子
应用场景
- 工业自动化
- 物联网 (IoT)
- 网络通信设备
- 数据采集与远程监控
规格参数
| 规格 | 参数 |
|---|---|
| 以太网控制器 | W5500 |
| 网口 | RJ45 自适应 10/100M 网口 |
| 外接供电电压 | 9-24V |
| 工作温度 | 0-40°C |
| 通讯方式 | SPI |
| 产品尺寸 | 54 x 54 x 13.2mm |
| 包装尺寸 | 132 x 95 x 21mm |
| 产品重量 | 29.6g |
| 毛重 | 40.7g |

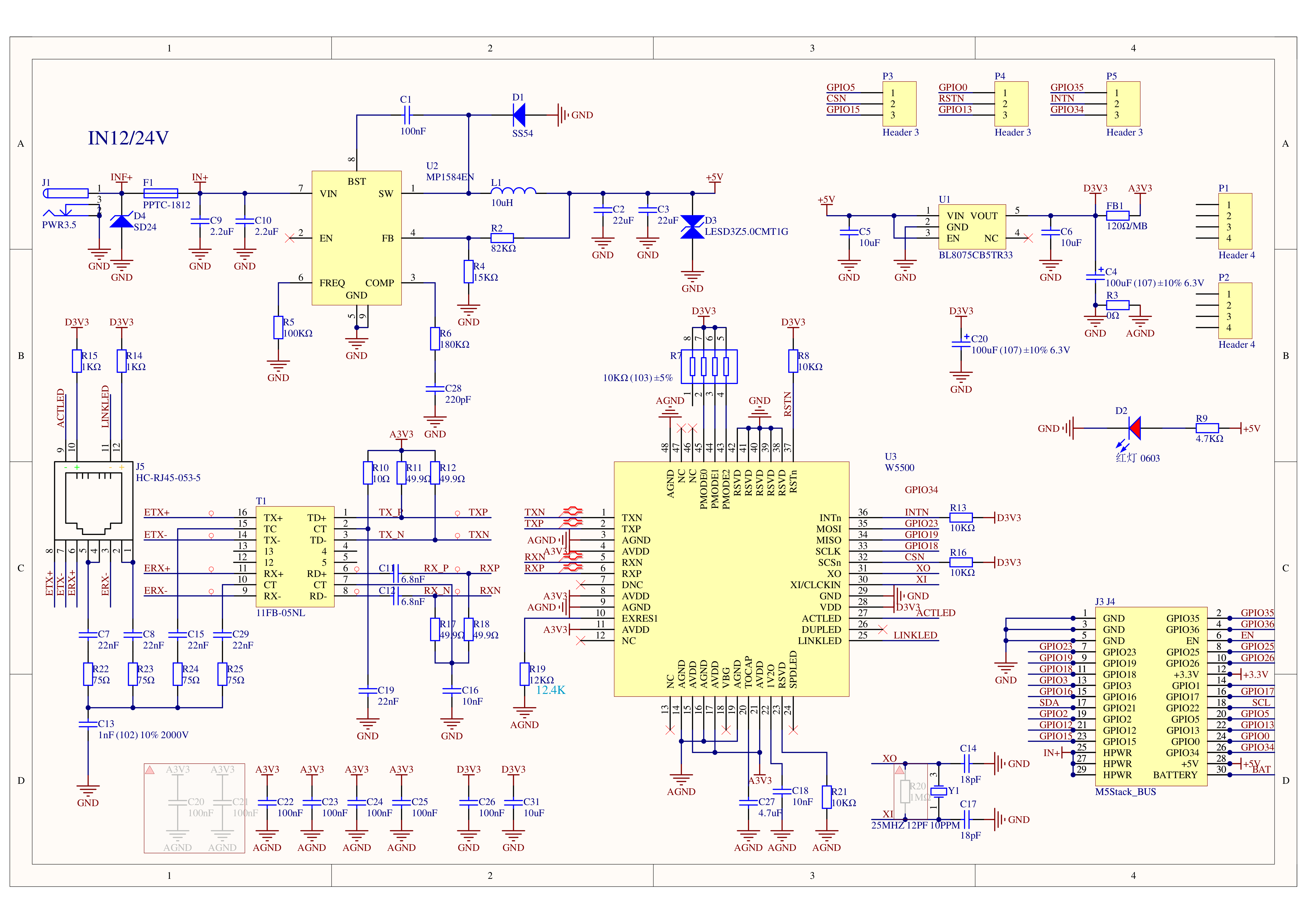

原理图
1/1
管脚映射
M5-Bus
| PIN | LEFT | RIGHT | PIN |
|---|---|---|---|
| GND | 1 | 2 | INTN(JC) |
| GND | 3 | 4 | |
| GND | 5 | 6 | |
| SPI_MOSI | 7 | 8 | |
| SPI_MISO | 9 | 10 | |
| SPI_SCLK | 11 | 12 | |
| 13 | 14 | ||
| 15 | 16 | ||
| SDA | 17 | 18 | SCL |
| 19 | 20 | CSN(JC) | |
| 21 | 22 | RSTN(JC) | |
| CSN(JC) | 23 | 24 | RSTN(JC) |
| HPWR | 25 | 26 | INTN(JC) |
| HPWR | 27 | 28 | 5V |
| HPWR | 29 | 30 |

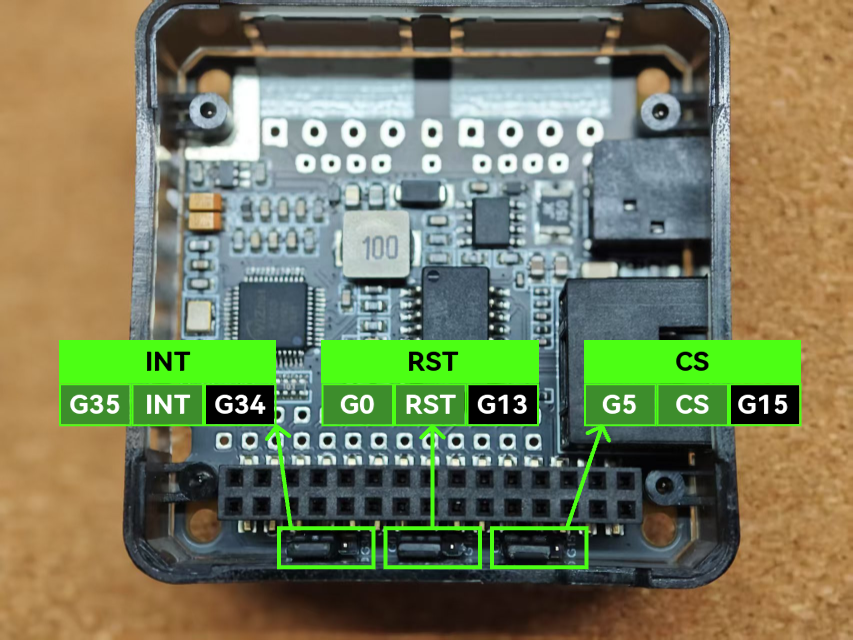

引脚切换说明
Module13.2 LAN 的 M5-Bus 总线侧提供了 3 组跳线帽（上表中带有
JC字样的引脚），可用于切换不同的 IO 连接。
尺寸图
数据手册
软件开发
Arduino
- Module13.2 LAN Arduino 驱动库
- Module13.2 LAN HTTP Example
- Module13.2 LAN MQTT Example
- Module13.2 LAN WebServer Example
UiFlow1
相关视频
- Module13.2 LAN 案例
