Module13.2 RCA
描述
Module13.2 RCA 是一款用于音视频复合信号扩展模块，采用常见的 S 端子 RCA 连接器，分为两路 (左右声道) 音频以及一路视频输出。音频部分采用 I2S 功放芯片 PCM5102APWR 方案，能实现 32 位立体声音频信号输出。视频方面，应用了主控 ESP32 的 DAC 模拟视频信号的功能，能产生分辨率不高于 864 x 576 (PAL,PAL_M) 的模拟视频信号。模块内含有 DC 插座，以及 9-24V 转 5V 的 DC/DC 电路，为整机供电。本产品适用于驱动 S 端子接口的音视频设备。
产品特性
- RCA 复合视频音频输出(左右声道音频接口)
- RCA 母插孔接线端子
- 1 路 CVBS 视频输出接口 (GPIO25&GPIO26 二选一切换)
- 3.5mm 耳机插口音频输出
- Port C 接口
- PCM5102 音频立体声 DAC
- DC 9-24V 转 5V 输出(<5V,3A)
包装内容
- 1 x Module13.2 RCA
应用场景
- RCA 立体声输出
- 复合视频和音频输出
规格参数
| 规格 | 参数 |
|---|---|
| 音频立体声 DAC 芯片 | PCM5102APWR |
| 接口 | RCA 母座 |
| 通道 | 1 路 CVBS 视频输出接口 (GPIO25&GPIO26 二选一切换) |
| 输出信号 | 音频和视频(也可选择 3.5mm 耳机插口输出) |
| DC-DC | MP1584EN |
| 音频立体声 DAC 芯片 | PCM5102APWR |
| 产品尺寸 | 54.0 x 54.0 x 13.2mm |
| 产品重量 | 22.6g |
| 包装尺寸 | 95.0 x 66.0 x 26.0mm |
| 毛重 | 42.2g |
原理图
1/1

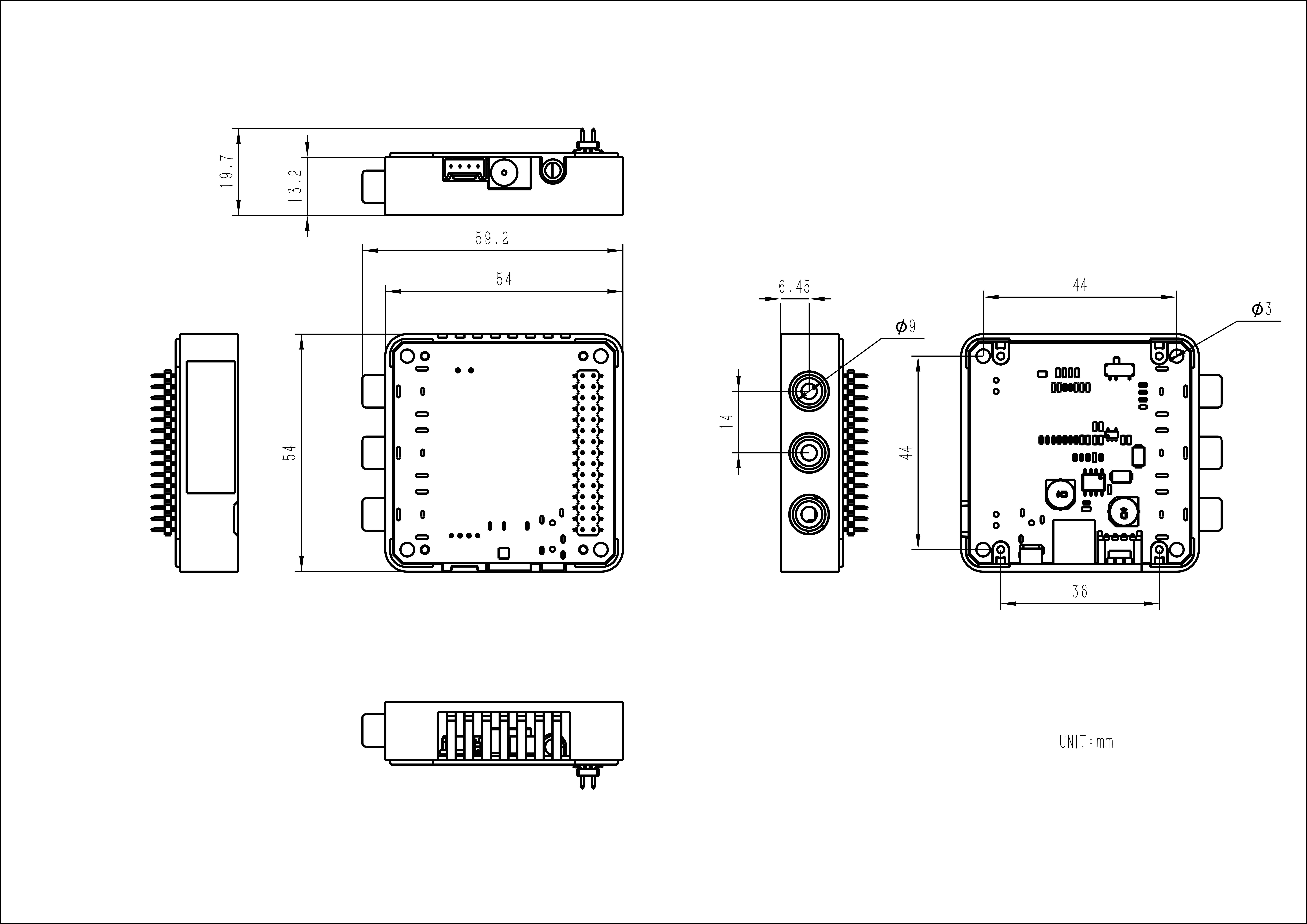

尺寸图
