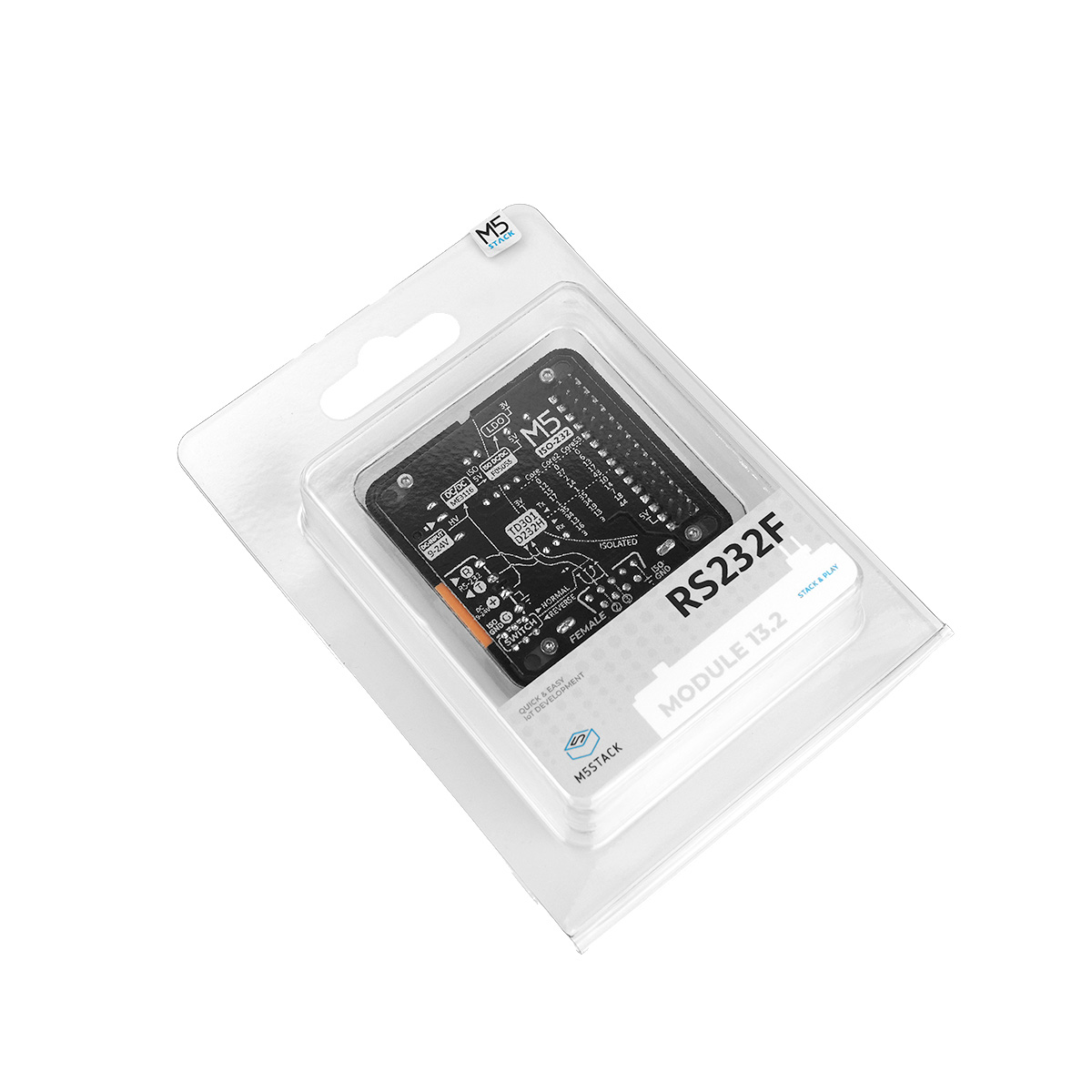

Module13.2 RS232F
SKU:M130
描述
Module13.2 RS232F是一款 带隔离的 RS232 串行通信 的扩展模块，采用 TD301D232H 串口转换芯片 + 母头 DB9 接口的方案实现 RS232 和 TTL/CMOS 逻辑电平信号之间的接口转换，并用 F0505S-2WR3 DC/DC 电源模块实现电气和噪声的隔离功能，拨动开关 以及 编码开关 可实现 DB9 信号线的直通或交叉的切换和串行接口的切换，满足不同连接需求。模块内置 DC 电源输入插座 和相应的 DC-DC 电路，可为整个设备提供电源。该产品适用于工业自动化、仪器仪表、医疗设备和通信设备等领域。
产品特性
- TD301D232H 串口芯片，支持全双工，快速可靠
- F0505S-2WR3 电气与噪声隔离
- 拨动开关和编码开关切换线序和 GPIO
- 编程平台：Arduino、UIFlow (更新中)
包装内容
- 1 × Module13.2 RS232F
- 1 x VH3.96-4P 端子
应用场景
- 工业自动化
- 仪器仪表
- 医疗设备
- 通信设备
规格参数
| 规格 | 参数 |
|---|---|
| RS232 | TD301D232H |
| DC-DC 隔离 | F0505S-2WR3 |
| 通讯速率 | 高达 115200bps |
| 通讯方式 | DB9 母头接口，支持全双工通信，支持 RS232 和 TTL/CMOS 逻辑电平信号之间的接口转换 |
| 工作温度 | 0-40° |
| DC 电源接口输入电压 | 9-24V |
| 产品尺寸 | 63.0 x 54.0 x 19.7mm |
| 产品重量 | 32.2g |
| 包装尺寸 | 95.0 x 66.0 x 26.0mm |
| 毛重 | 53.7g |
原理图
1/1
管脚映射
M5-Bus
| PIN | LEFT | RIGHT | PIN |
|---|---|---|---|
| GND | 1 | 2 | RS232_TX |
| GND | 3 | 4 | |
| GND | 5 | 6 | |
| 7 | 8 | ||
| 9 | 10 | ||
| 11 | 12 | ||
| RS232_TX | 13 | 14 | RS232_RX |
| RS232_TX | 15 | 16 | RS232_RX |
| 17 | 18 | ||
| 19 | 20 | ||
| RS232_RX | 21 | 22 | RS232_TX |
| RS232_RX | 23 | 24 | RS232_RX |
| HPWR | 25 | 26 | RS232_TX |
| HPWR | 27 | 28 | 5V |
| HPWR | 29 | 30 |
尺寸图
