Stamp Timer Power
描述
Stamp Timer Power 是一款具有 STAMP系列封装 的内置 RTC唤醒的低功耗电源控制模块，内部具有手动唤醒 + 手动休眠 + RTC定时唤醒 + 电池充电 + 5V升压输出 + 3V3电源输出等功能，RTC采用 BM8563 ，能设定溢出时间从而唤醒模块供电。该模块采用 STAMP 封装，可采用 SMD 、DIP 以及飞线等使用方式，可用作低功耗产品的电源部分。
产品特性
- 多IO引出,支持多种应用形态(SMT,DIP,飞线)
- 手动或软件定时唤醒或休眠
- 锂电池充电和5v升压
- 3.3V输出 的DCDC电路
包含
- 1x Stamp Timer Power
- 1x 2.0mm六角扳手
- 1x HY2.0-4P端子
应用
- 低功耗产品电源部分
- 低功耗定时摄像
- 电池门铃
- 可穿戴设备
- 智能家居
规格参数
| 规格 | 参数 |
|---|---|
| RTC | BM8563 |
| 电池管理IC | TP4057 |
| RTC8563 I2C通讯地址 | 默认0x51、0xA2(写)、0xA3(读) |
| IO接口间距 | 2.54mm |
| 固定螺丝规格 | M2*4沉头内六角机械牙 |
| 工作温度 | 0°C to 60°C |
| 产品尺寸 | 20mm × 20mm × 5mm |
| 包装尺寸 | 136mm × 92mm × 13mm |
| 产品重量 | 2.6g |
| 包装重量 | 5.8g |
数据手册
原理图

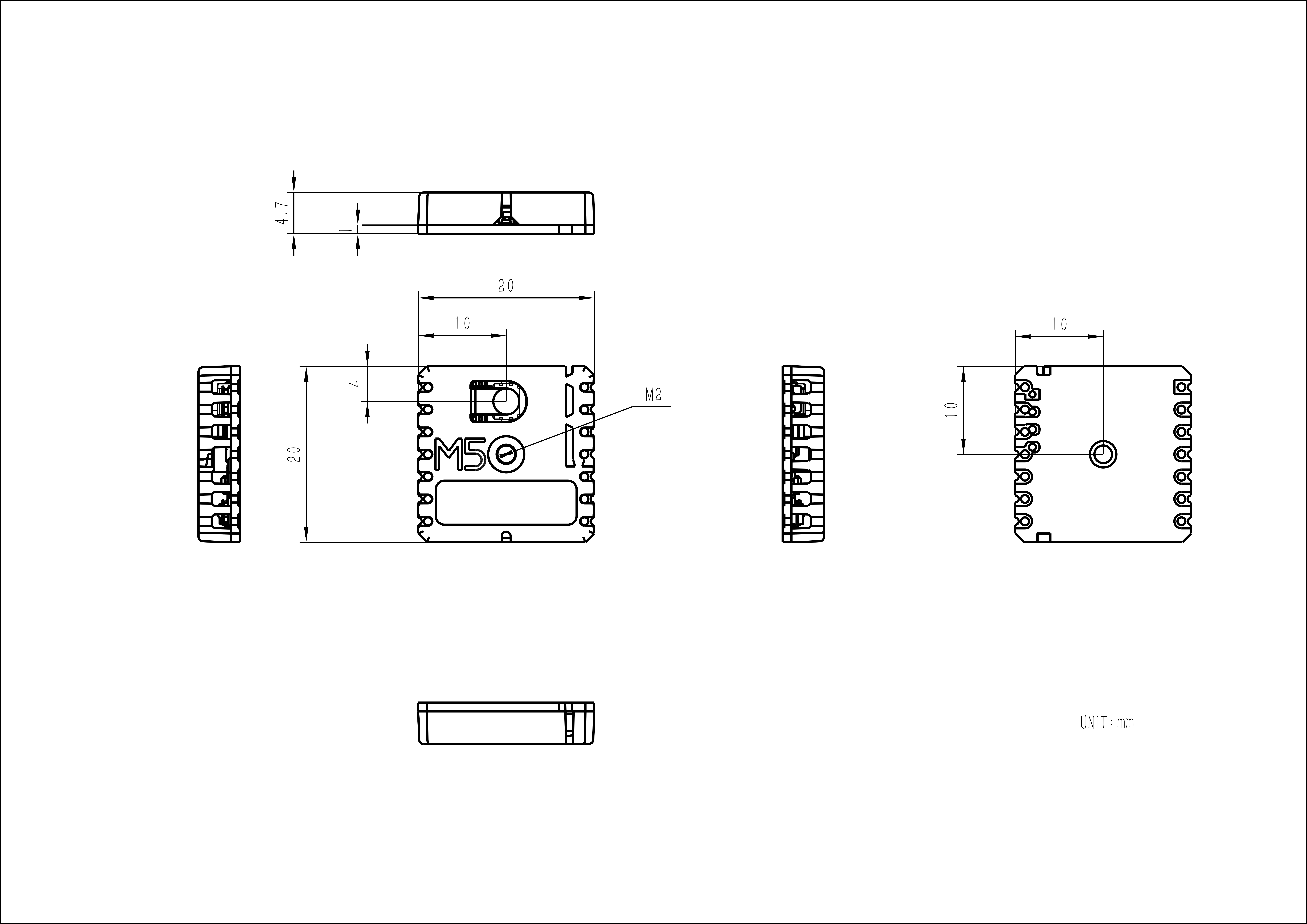

尺寸图
软件开发
Arduino
UIFlow
UIFlow块介绍
- 获取RTC的定时时间
- 获取定时器数值
- 获取报警器开启状态标志
- 获取定时器的开启状态标志
- 设置Hold控制引脚的状态，Hold为高电平则为保持电源输出状态，低电平则关闭电源或设置定时
- 设置Wakeup控制引脚的状态，ENABLE为唤醒
- 设置唤醒时间
- 关闭定时器中断输出
- 设置3.3v电源控制引脚，ENABLE则打开3.3v电源输出，DISABLE则关闭
- 设置RTC时间
- 设置报警器多久后报警时间
- 关闭报警器
- 禁用报警器
- 设置定时器时间
- 关闭定时器
- 禁用定时器
- 暂停计时
- 重新开始计时
- 初始化
