Module USB v1.2
SKU:M020-V12
描述

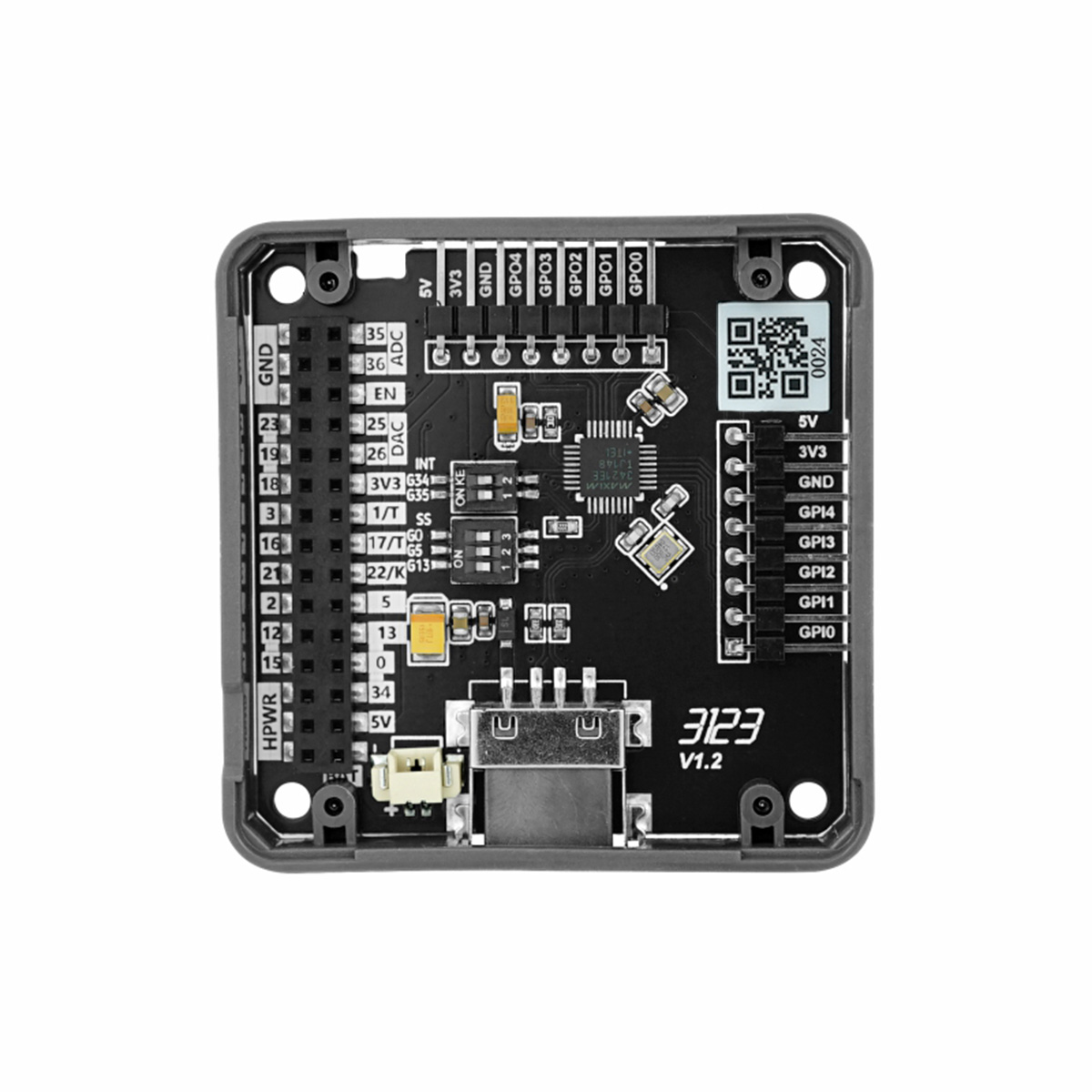

Module USB v1.2 是 M5Stack 堆叠模块系列中的 USB 扩展模块，基于 MAX3421E 方案，提供标准 USB 2.0 接口并支持 USB 主机/外设功能。模块通过 SPI 与主控通信，板载拨码开关可切换通信引脚，便于适配不同 M5 主机平台。板上同时预留 GPIO 扩展能力（5 路输入、5 路输出），可用于外设控制与状态采集；并集成锂电池座，进一步提升部署灵活性。该模块适合用于 USB 外设接入、协议验证、嵌入式功能扩展及教学实验等开发场景。
产品特性
- MAX3421E USB 控制芯片方案
- 标准 USB 2.0 接口，支持 USB 主机/外设模式
- SPI 通信接口，便于与 M5 主控快速对接
- 双拨码开关设计，可切换引脚以适配不同主机
- GPIO 扩展能力（5 路输入、5 路输出）
- 板载锂电池座，提升移动部署与供电灵活性
包装内容
- 1 x Module USB v1.2
应用场景
- USB 主机/外设功能扩展
- USB 键盘、鼠标等 HID 设备接入
- USB 存储设备读写与数据交互
- 嵌入式系统 USB 协议学习与教学实验
- 工业设备 USB 通讯接口扩展
规格参数
| 规格 | 参数 |
|---|---|
| 芯片型号 | MAX3421E |
| USB 标准 | USB 2.0 |
| 通信接口 | SPI |
| 工作温度 | 0 ~ 40°C |
| 产品重量 | 13.3 g |
| 产品尺寸 | 54.0 x 54.0 x 12.8 mm |
| 包装尺寸 | 132.0 x 95.0 x 16.0 mm |
| 毛重 | 28.0 g |
原理图
1/1
管脚映射
M5-Bus
Switch
下方 M5-Bus 中标记
SW 的引脚，可通过拨码开关进行切换，用于适配不同的主控设备。| PIN | LEFT | RIGHT | PIN |
|---|---|---|---|
| GND | 1 | 2 | INT (SW) |
| GND | 3 | 4 | |
| GND | 5 | 6 | EN |
| SPI_MOSI | 7 | 8 | |
| SPI_MISO | 9 | 10 | |
| SPI_SCLK | 11 | 12 | 3V3 |
| 13 | 14 | ||
| 15 | 16 | ||
| 17 | 18 | ||
| 19 | 20 | SPI_CS (SW) | |
| 21 | 22 | SPI_CS (SW) | |
| 23 | 24 | SPI_CS (SW) | |
| 25 | 26 | INT (SW) | |
| 27 | 28 | 5V | |
| 29 | 30 | BAT |
尺寸图
数据手册
软件开发
Arduino
UiFlow1
相关视频
- Module USB v1.2 功能介绍以及案例
版本变更
| 上市日期 | 产品变动 | 备注 |
|---|---|---|
| - | 首次发售 | / |
| 2023.1 | 驱动芯片型号由 MAX3421EEHJ+ 改为 MAX3421EETJ+ | 版本 V1.1 |
| 2024.3 | 添加拨码开关，适配 basic/Core2/CoreS3 主机 | 版本 V1.2 |
