Module NB-IoT

SKU:M028

描述

NB-IoT 是M5Stack堆叠模块系列中的一款,NB-IoT通信模块.内部集成高性能 NB-IoT 全网通无线通信模组M5311.低功耗设计可以帮助客户获得更长的终端使用寿命.M5311 提供丰富的外部接口和协议栈,支持外接传感器设备,为用户的产品开发提供了极大的便利.同时支持 OneNET 云平台协议,真正实现无缝对接,快速开发. 该模块特别适用于以超低功耗、超小尺寸为核心需求的智能表计、智能穿戴、智能停车、市政管理等loT行业

补充说明:

  • GPIO2维持高电平2s开机
  • GPIO2维持高电平8s 关机
  • 电源按钮长按2s开机
  • 电源按钮长按8s关机
  • GPIO26高电平模块复位

模块兼容

主控设备 兼容性
BASIC/GRAY/M5GO 兼容
FIRE 与PSRAM(G16/17)冲突,使用需要飞线引至另一组 UART 引脚
CORE2 占用外部端口G32

产品特性

  • SIM卡类型: Nano
  • 状态信号:两路LED指示灯
  • 单路开关机按钮
  • 板载天线可选:默认板载弹簧天线(或通过跳线切换至IPEX座)
  • 串行通信:Uart2 16/17
  • 工作温度范围:-40°C 至+ 85°C
  • NB-IoT: 支持 LTE Cat NB2*
  • 频段:
    • B3/B5/B8
  • 数据传输:
    • LTE Cat NB1速率(kbps):
      • Single Tone 15.625(UL)/21.25(DL)
      • Multi Tone 62.5(UL)/21.25(DL)
    • SMS: 支持 PDU/TEXT 模式
    • SMS 支持 PDU/TEXT 模式
    • 网络协议 IPv4/IPv6/UDP/TCP/CoAP/LwM2M/HTTP/MQTT/TLS
  • 电气特性:
    • 耗流:
      • 3uA@PSM
      • 0.4mA@ldle, mode(DRx=1.28S)
      • 167mA@Tx(23dBm/15kHzST)
      • 54mA@Rx
    • 输出功率: 23dBm±2dB
    • 灵敏度:
      • 114dBm( 无重传 )
      • 130dBm( 开启重传 )

包含

  • 1x NB-IoT 模块

应用

  • 智能表计
  • 智能停车
  • 市政管理

规格参数

规格 参数
净重 13g
毛重 24g
产品尺寸 54.2*54.2*2.8mm
包装尺寸 60*57*17mm

部分国家运营商频段

以下内容,仅供参考.

North AmericaB4 (1700), B12 (700), B66 (1700), B71 (600), B26 (850)
Asia PacificB1(2100), B3(1800), B5(850), B8(900), B18(850), B20(800), B26(850),B28(700)
Europe: B3 (1800), B8 (900) , B20 (800)
Latin AmericaB2(1900), B3(1800), B5(850), B28(700)
Commonwealth of Independent StatesB3 (1800), B8 (900), B20 (800)
Sub-Saharan AfricaB3(1800), B8(900)
Middle East, North AfricaB8(900), B20(800)

相关链接

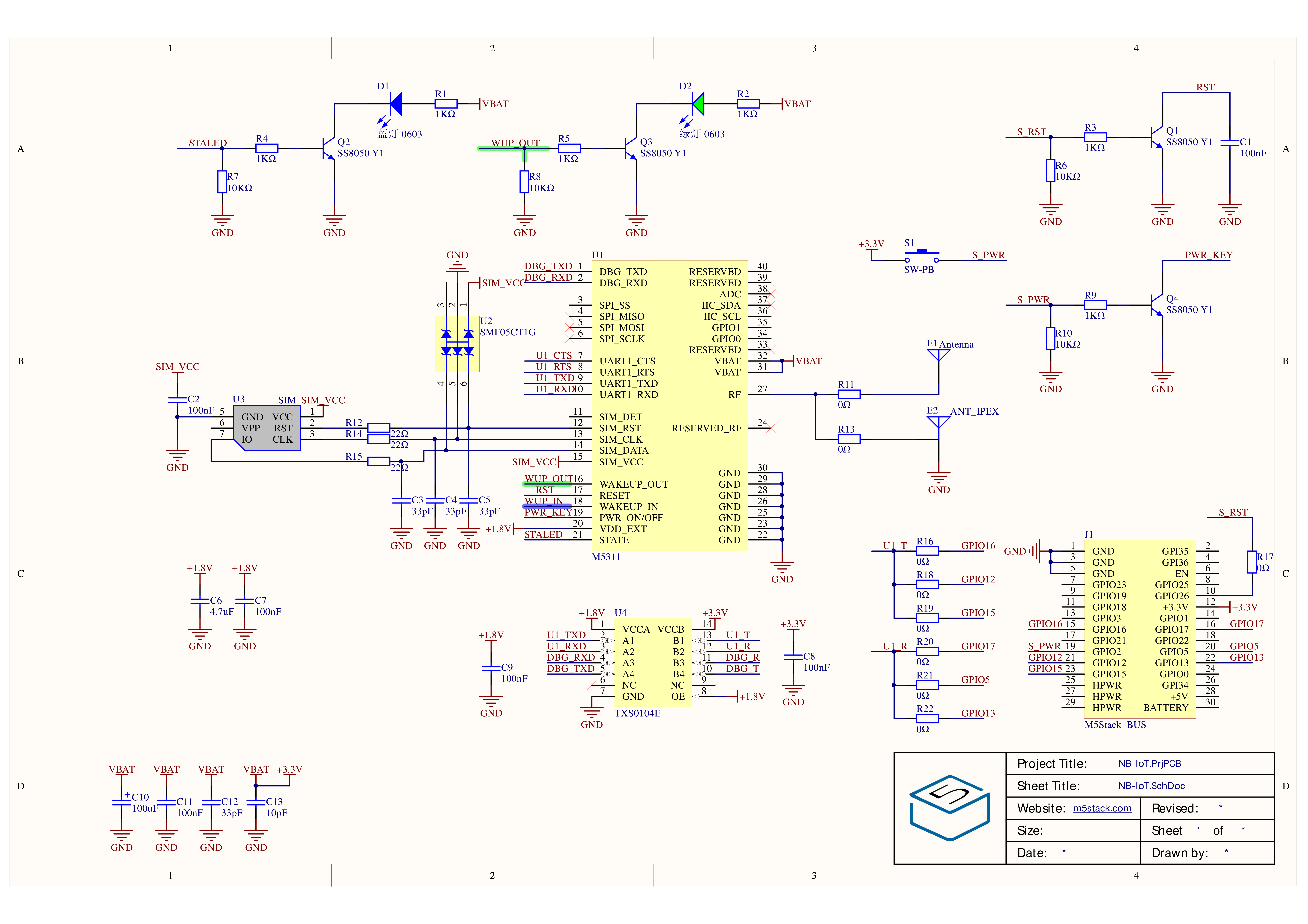

原理图

EasyLoader

点击下载EasyLoader

1。EasyLoader是一个简洁快速的程序烧录器,每一个产品页面里的EasyLoader都提供了一个与产品相关的案例程序,通过简单步骤将其烧录至主控,能够进行一系列的功能验证.

2.下载软件后,双击运行应用程序,将M5设备通过数据线连接至电脑,选择端口参数,点击 "Burn" 即可开始烧录

3.EasyLoader烧录前需要安装有CP210X(USB驱动程序), 点击此处下载驱动

案例程序

Arduino

以下代码仅为片段,如需获取完整代码, 请点击此处. .

管脚映射

M5StackGPIO16GPIO173.3VGND
Module NB-IoTRXTX3.3VGND

MBUS引脚定义
