Unit FlashLight
SKU:U152
描述
Unit FlashLight是一款自带闪光灯的输出单元，内含 AW3641 驱动以及 1 颗 5000 ~ 5700K 色温的白光灯珠。内部 PCB 上有模式选择开关，可选择闪光模式以及常亮模式，采用 GPIO 输入接口。可用作闪光源或照明等应用。
产品特性
- PWM 亮度调节方式
- 过温报警
- 过电压和短路保护
- 两种工作模式
包装内容

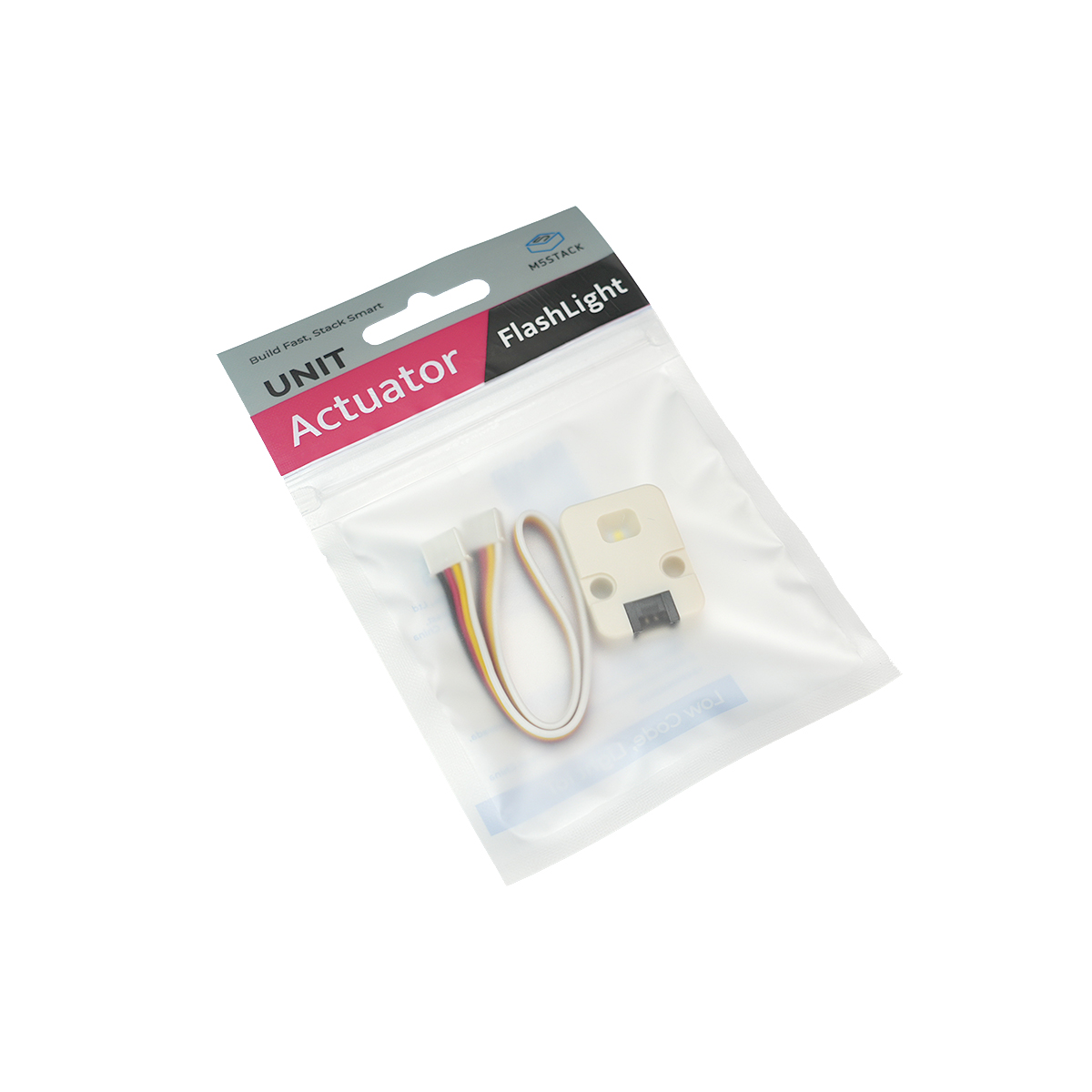

- 1 x Unit FlashLight
- 1 x HY2.0-4P Grove 连接线 (20cm)
应用场景
- 光源
- DIY
- 警报
规格参数
| 规格 | 参数 |
|---|---|
| 驱动芯片 | AW3641EDNR |
| 调节方式 | PWM |
| AW3641EDNR 使用环境温度 | -40℃ ~ +85℃ |
| Unit 工作温度 | 0 ~ 40℃ |
| Color Temperature | 6000K~6500K (Kevin) |
| 产品尺寸 | 32.0 x 24.0 x 8.0mm |
| 产品重量 | 4.6g |
| 包装尺寸 | 138.0 x 93.0 x 9.0mm |
| 毛重 | 10.0g |
操作说明
工作模式说明
Unit Flashlight 提供两种工作模式，拆开设备外壳后，可根据内部拨码开关的丝印标识切换：
- Flash（闪光灯）模式：脉冲闪光控制，瞬间高亮，支持通过单线协议设置 8 档闪光强度（100%~30%）与闪光超时时间，专为拍照补光设计。
- Torch（手电筒）模式：持续常亮照明，支持 PWM 调光，亮度可无级调节，适合录像或日常照明场景。
注意
闪光灯模式下亮度较高，单次闪光会产生热量，为避免设备过热损坏，建议两次闪光间隔 8～15 秒。
原理图
1/1
管脚映射
Unit FlashLight
| HY2.0-4P | Black | Red | Yellow | White |
|---|---|---|---|---|
| PORT.C | GND | 5V | Light Control | NC |
尺寸图
数据手册
软件开发
Arduino
UiFlow1
UiFlow2
相关视频
