Unit AudioPlayer
描述
Unit AudioPlayer 是一款自带解码的 MP3 音频播放单元，配有音频解码芯片 N9301 ，自带 microSD 卡座。该产品采用 UART 通信接口，通过配置指令实现音频播放功能，声音信号由 3.5mm 插座输出，可提供清晰的音频输出，并支持循环播放和组合播放。此产品适用于智能语音交互设备（如智能家居中控、语音导览器）、工业自动化报警系统、医疗设备语音提示终端、STEAM 教育等场景，可满足多行业对音频播放与灵活控制的需求，尤其适合需通过串口指令触发音频、集成微型化音频解决方案的嵌入式项目。
产品特性
- N9301 音频解码芯片
- UART 通信接口
- 3.5mm 立体声插孔
- 支持 MP3 和 WAV 音频格式
- 支持 FAT16 / FAT32 文件系统
- 最大支持 32GB 的 microSD 卡
- 开发平台
- UiFlow1
- UiFlow2
- Arduino IDE
包装内容
- 1 x Unit AudioPlayer
- 1 x HY2.0-4P Grove 连接线 (20cm)
应用场景
- 智能语音交互设备（如智能家居中控、语音导览器）
- 工业自动化报警系统
- 医疗设备语音提示终端
- STEAM 教育
规格参数
| 规格 | 参数 |
|---|---|
| 音频解码芯片 | N9301 |
| 存储接口 | microSD 卡槽 |
| 通信方式 | UART 串口通信 波特率默认: 9600bps@8N1 |
| 音频输出接口 | 3.5mm 立体声插孔 |
| 功耗 | 工作功耗：DC 5.01V@25.17mA；待机功耗：DC5.01V@7.33mA；休眠功耗：DV 5.02V@871.24uA |
| 产品尺寸 | 48.0 x 24.0 x 8.0mm |

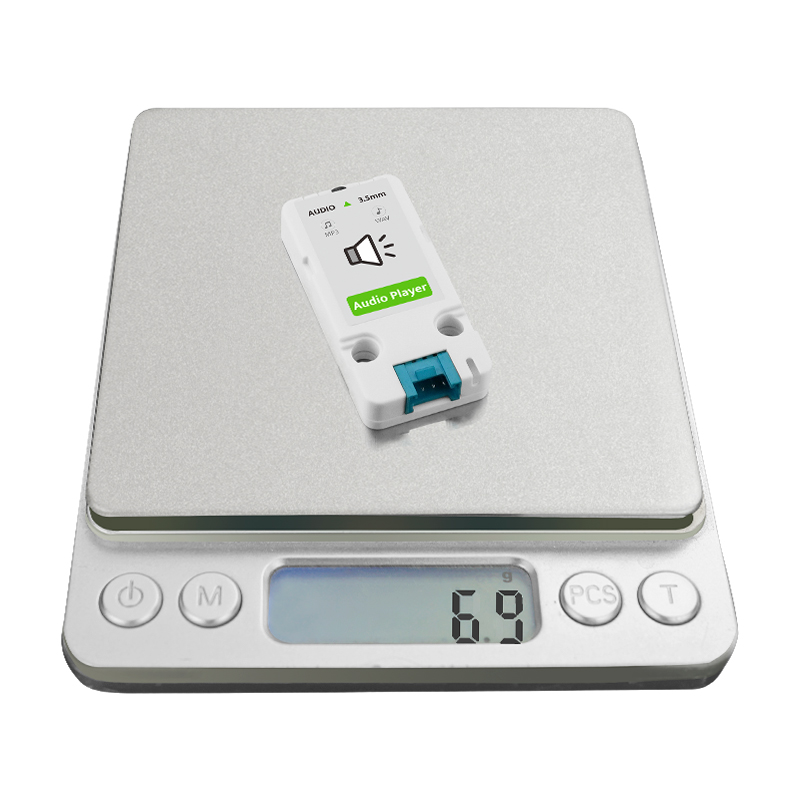

| 产品重量 | 6.9g |
| 包装尺寸 | 138.0 x 93.0 x 9.0mm |
| 毛重 | 12.8g |
操作说明
初始化注意事项
Unit AudioPlayer 上电前，需先插入 microSD 卡，否则将无法正常初始化。
原理图
Unit AudioPlayer Schematics PDF
1/1
管脚映射
HY2.0-4P
| HY2.0-4P | Black | Red | Yellow | White |
|---|---|---|---|---|
| PORT.C | GND | 5V | UART_TX | UART_RX |
尺寸图
软件开发
Arduino
通信协议
相关视频
Unit AudioPlayer 产品介绍以及案例展示
