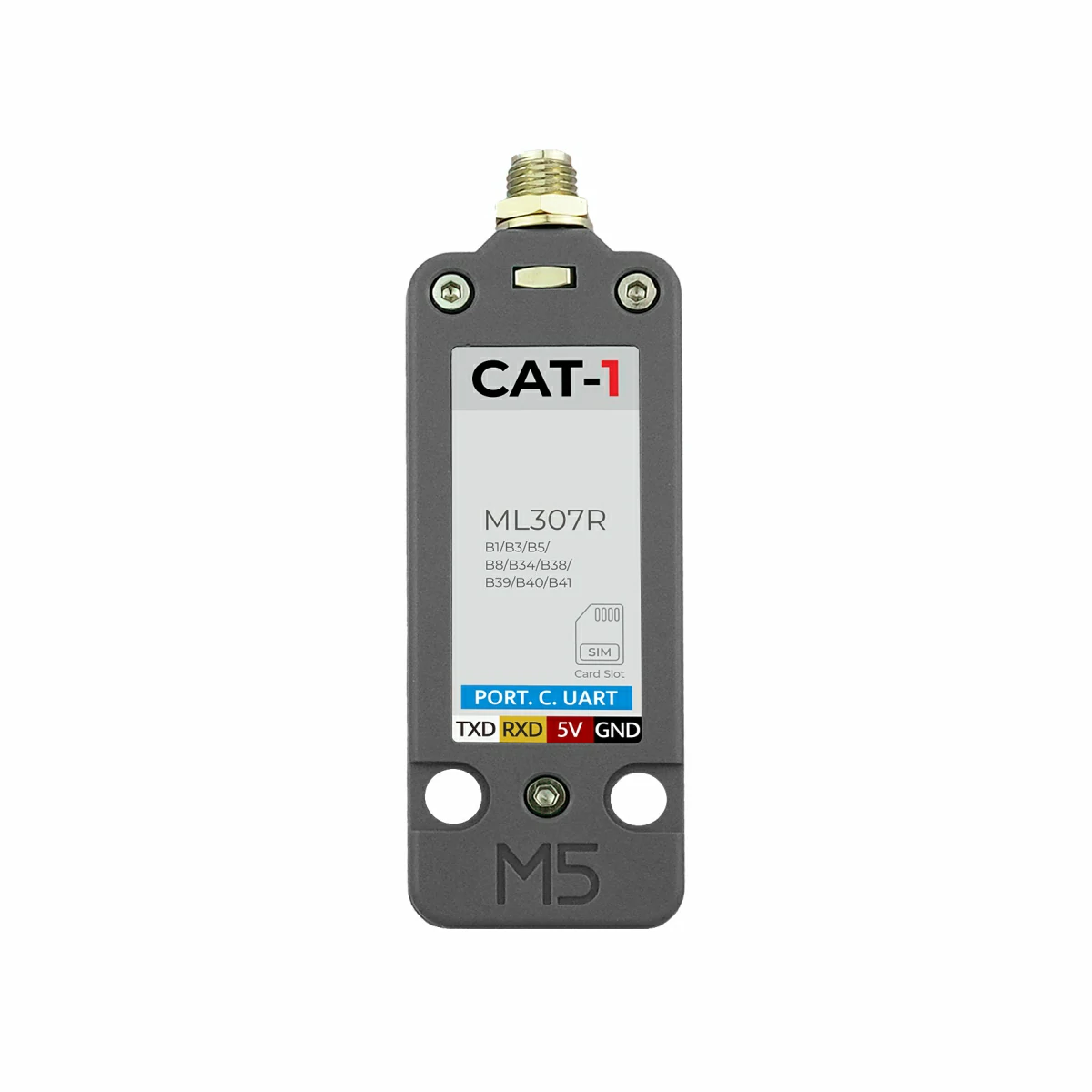

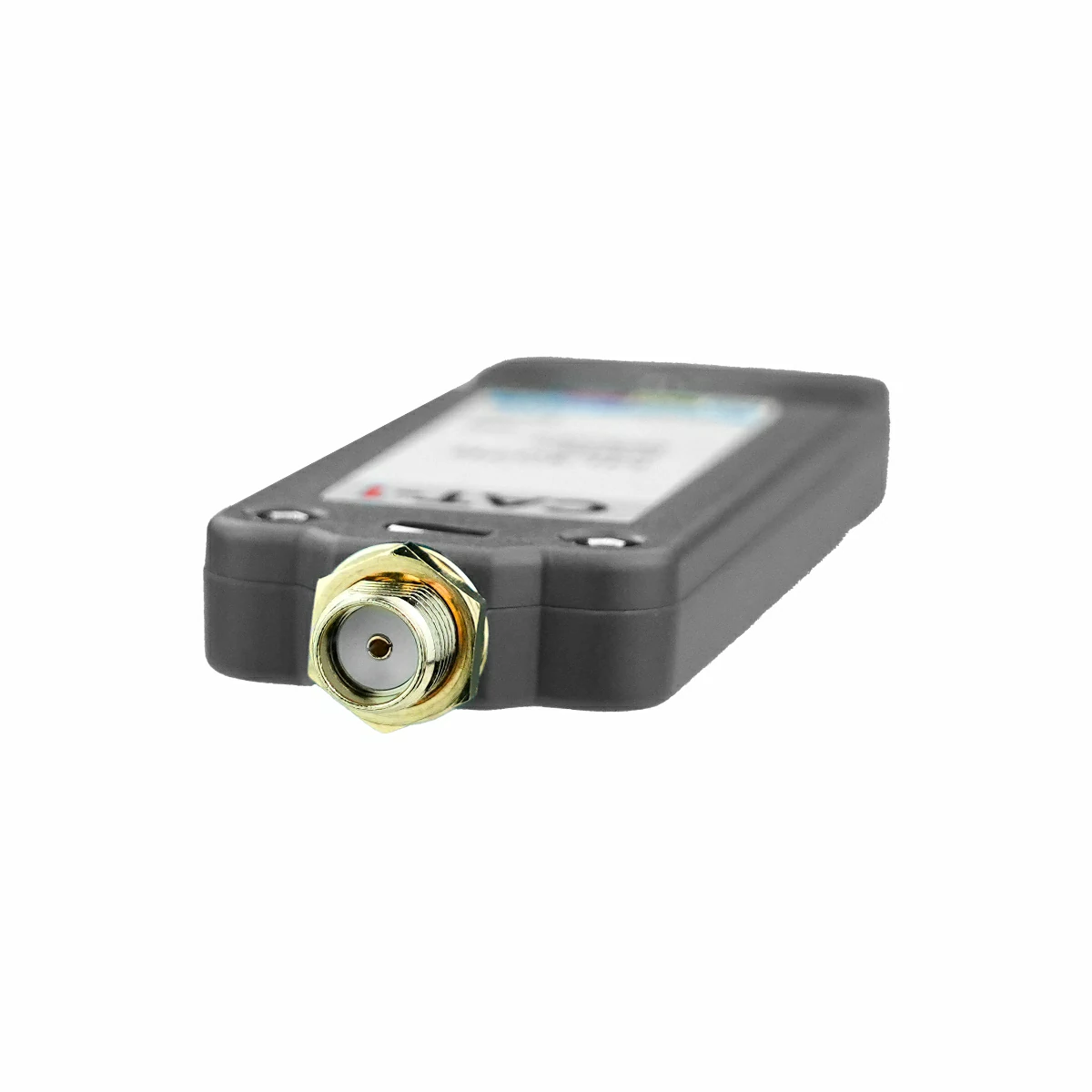

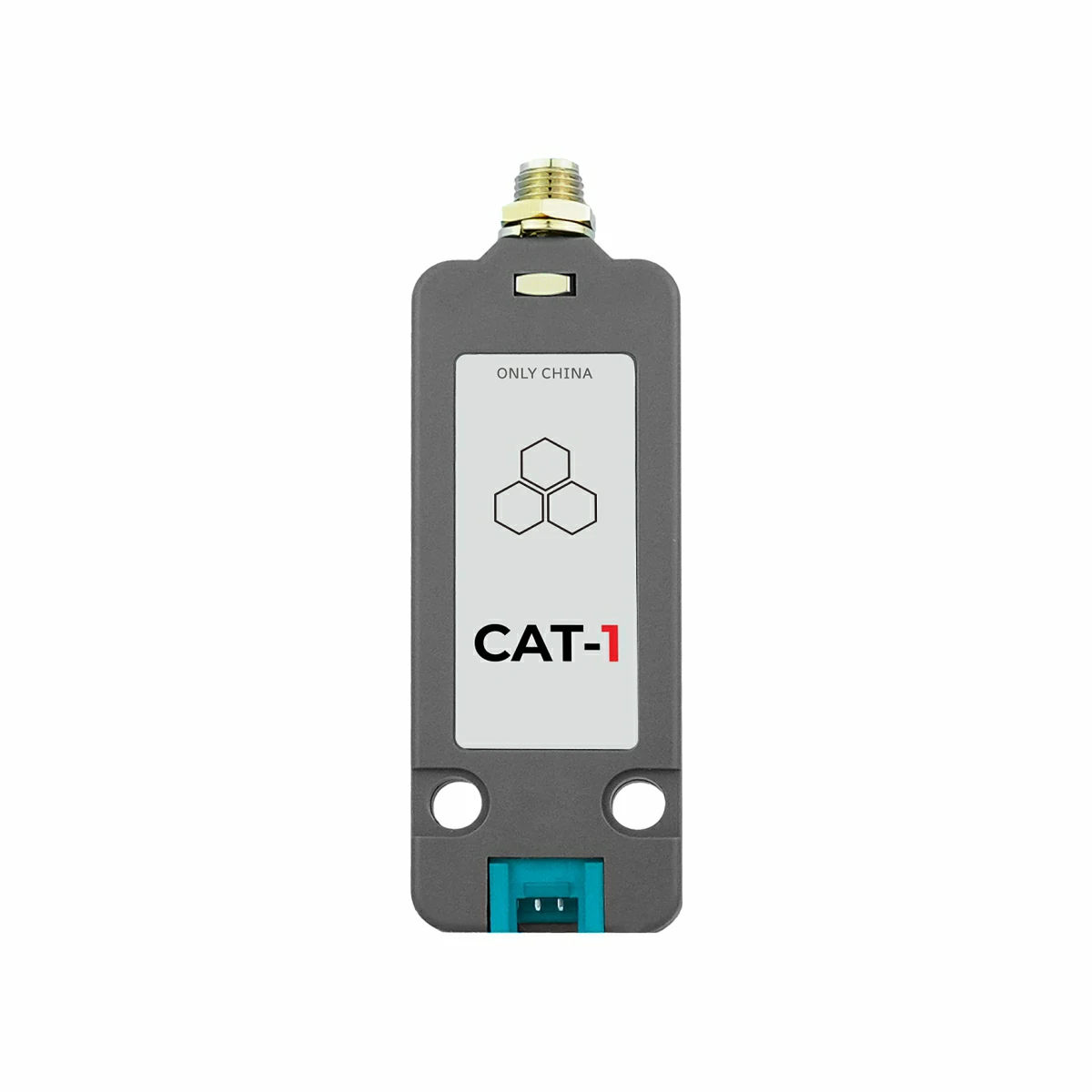

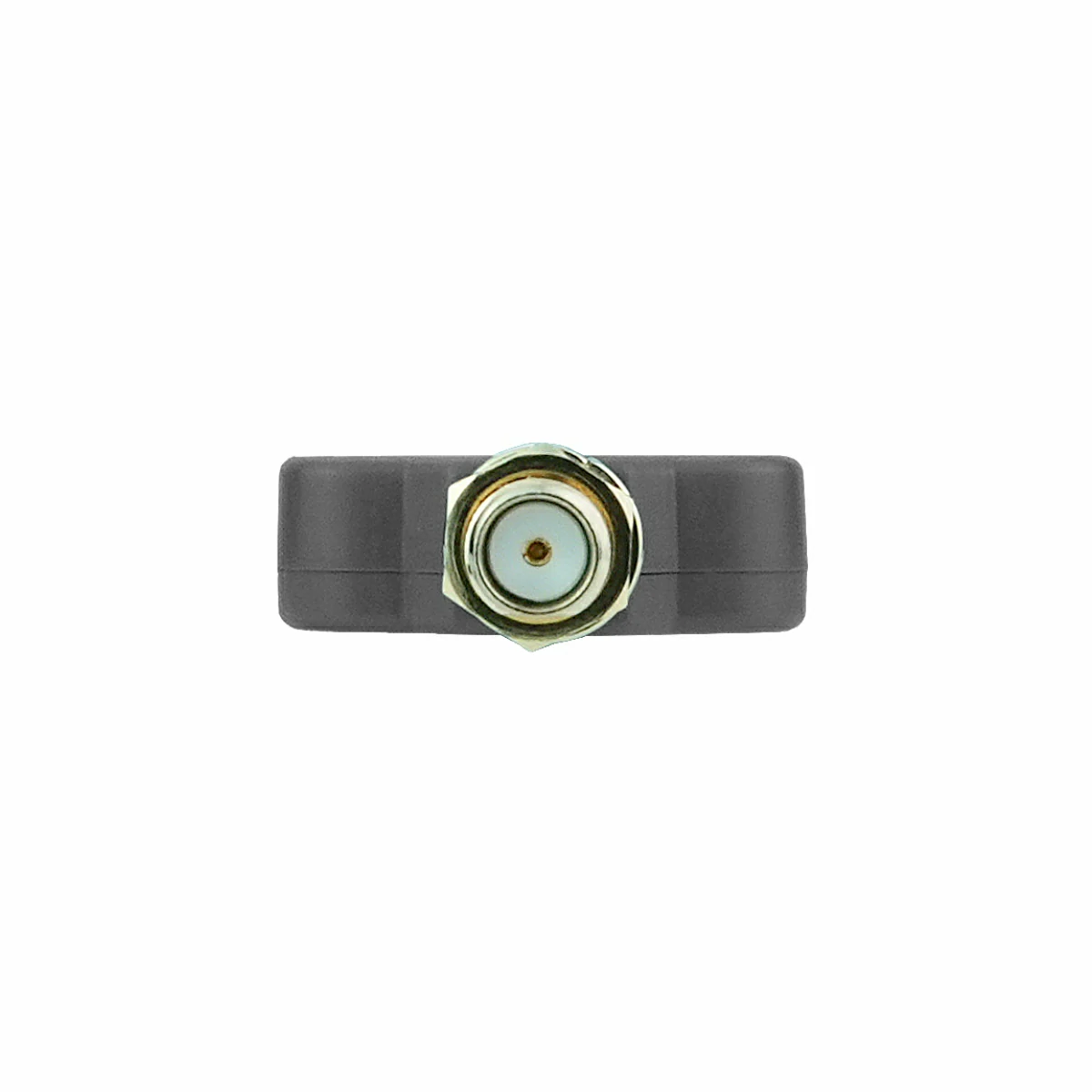

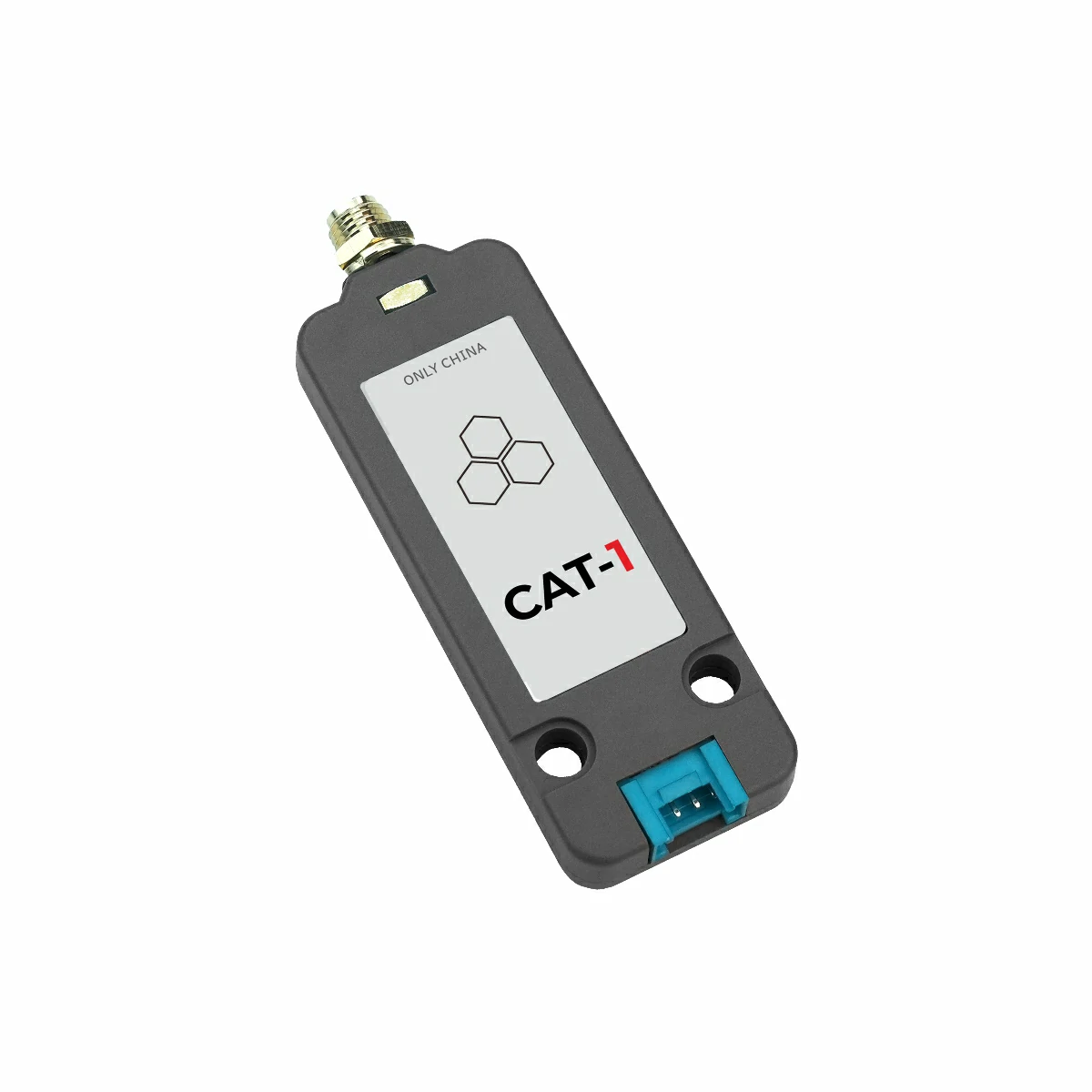

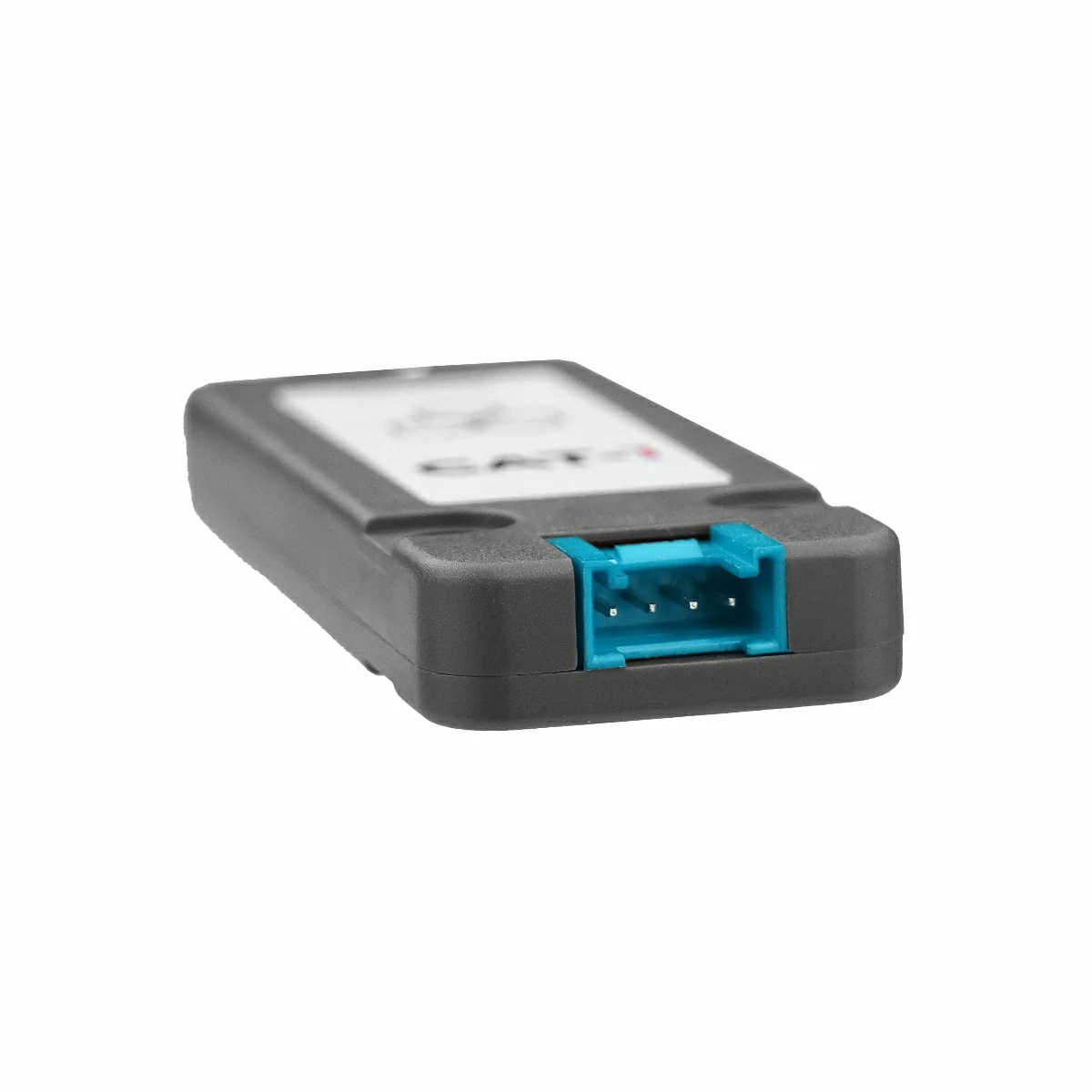

Unit Cat1-CN
SKU:U204
描述
Unit Cat1-CN 是一款 LTE Cat.1 无线通信单元，搭载 ML307R-DL 模组，支持 B1 / B3 / B5 / B8 / B34 / B38 / B39 / B40 / B41 频段，可适配中国主流运营商网络。该通信单元采用 UART 通信接口，使用 AT 指令控制，支持 TCP/IP、SSL、HTTP、MQTT 通信协议。板载 SMA 天线接口及 Nano-SIM 卡座，适配智能家居、工业控制、健康医疗、环境监测等物联网应用。
产品特性
- 采用 ML307R-DL 模组方案
- 支持最多 6 路 Socket 并发通信
- 支持多种网络协议：TCP/IP、SSL、HTTP、MQTT 等
- 支持多种主流频段：
- LTE-FDD: B1 / B3 / B5 / B8
- LTE-TDD: B34 / B38 / B39 / B40 / B41
- UART 通信接口

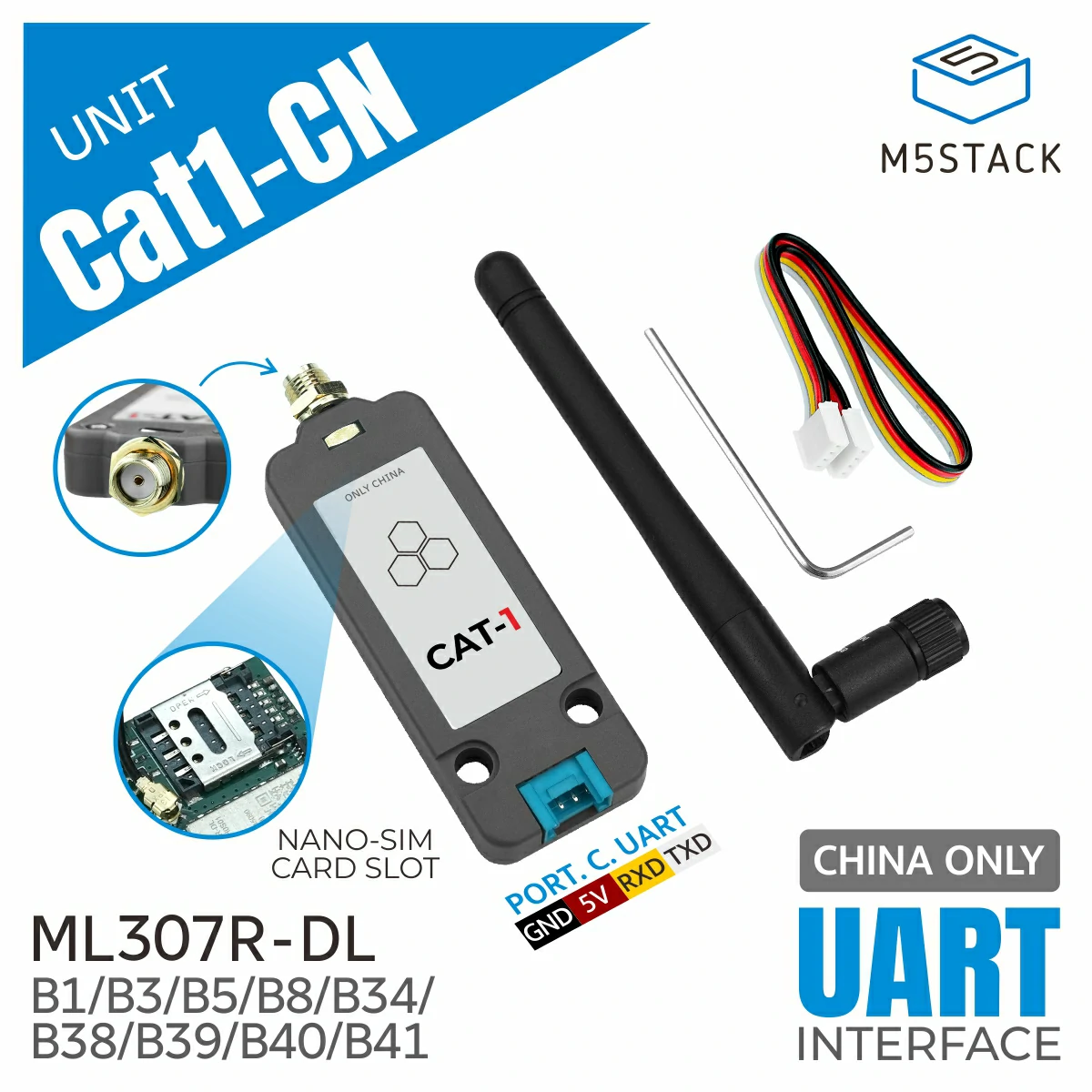

包装内容

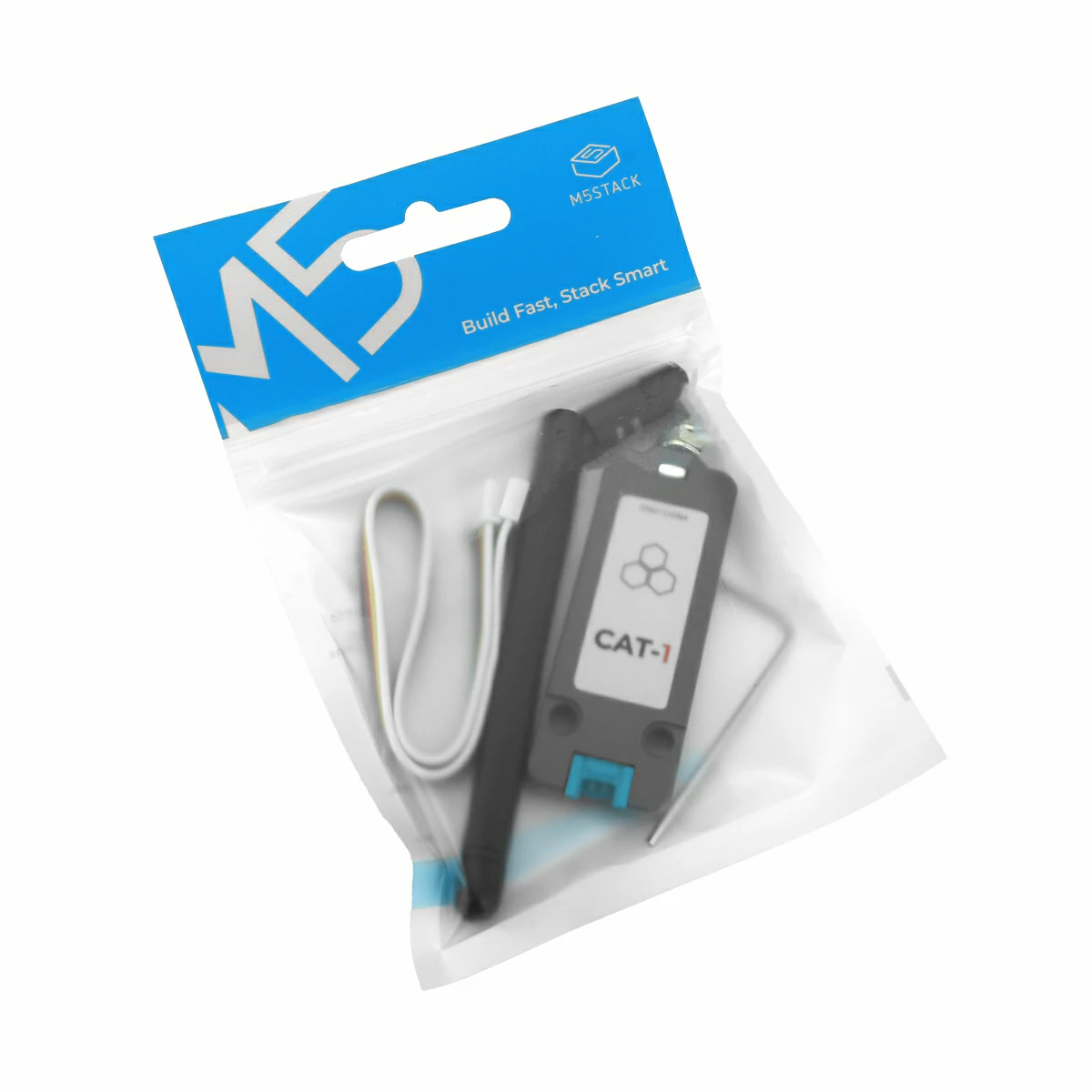

- 1 x Unit Cat1-CN
- 1 x HY2.0-4P Grove 连接线 (20cm)
- 1 x 850 ~ 2700 MHz SMA 胶棒天线
- 1 x 内六角扳手 L 形 1.5mm (适配 M2 螺丝)
应用场景
- 智能家居
- 工业控制
- 健康医疗
- 环境监测
规格参数
| 规格 | 参数 |
|---|---|
| 通信模组 | ML307R-DL |
| 理论速率 | LTE-FDD：最大下行速率 10Mbps，最大上行速率 5Mbps LTE-TDD：最大下行速率 9.010Mbps，最大上行速率 3.096Mbps |
| 工作频段 | LTE-FDD: B1 / B3 / B5 / B8 LTE-TDD: B34 / B38 / B39 / B40 / B41 |
| 网络协议 | IPv4 / IPv6 / PING / NTP / DNS / TCP / UDP / HTTP / HTTPS / MQTT / MQTTS |
| 3GPP 标准 | R13 |
| 供电电压 | 5V |
| 通讯方式 | 默认为：UART 115200 bps@8N1，支持修改 |
| 工作功耗 | TCP 连接： 发送模式（瞬时数据）：CMCC、FDD、B39：DC 5V@171.91mA；CMCC、TDD、B3：DC 5V@831.12mA 待机模式：DC 5V@9.96mA 休眠模式：DC 5V@1.48mA |
| 天线规格 | 尺寸 108 x 10mm，接口类型 SMA（内螺内针），工作频段 850 ~ 2700 MHz，增益 3dBi，驻波比≤1.5 |
| 产品尺寸 | 71.4 x 24.0 x 8.0mm |
| 产品重量 | 13.1g |
| 包装尺寸 | 138.0 x 93.0 x 10.0mm |
| 毛重 | 26.4g |
操作说明

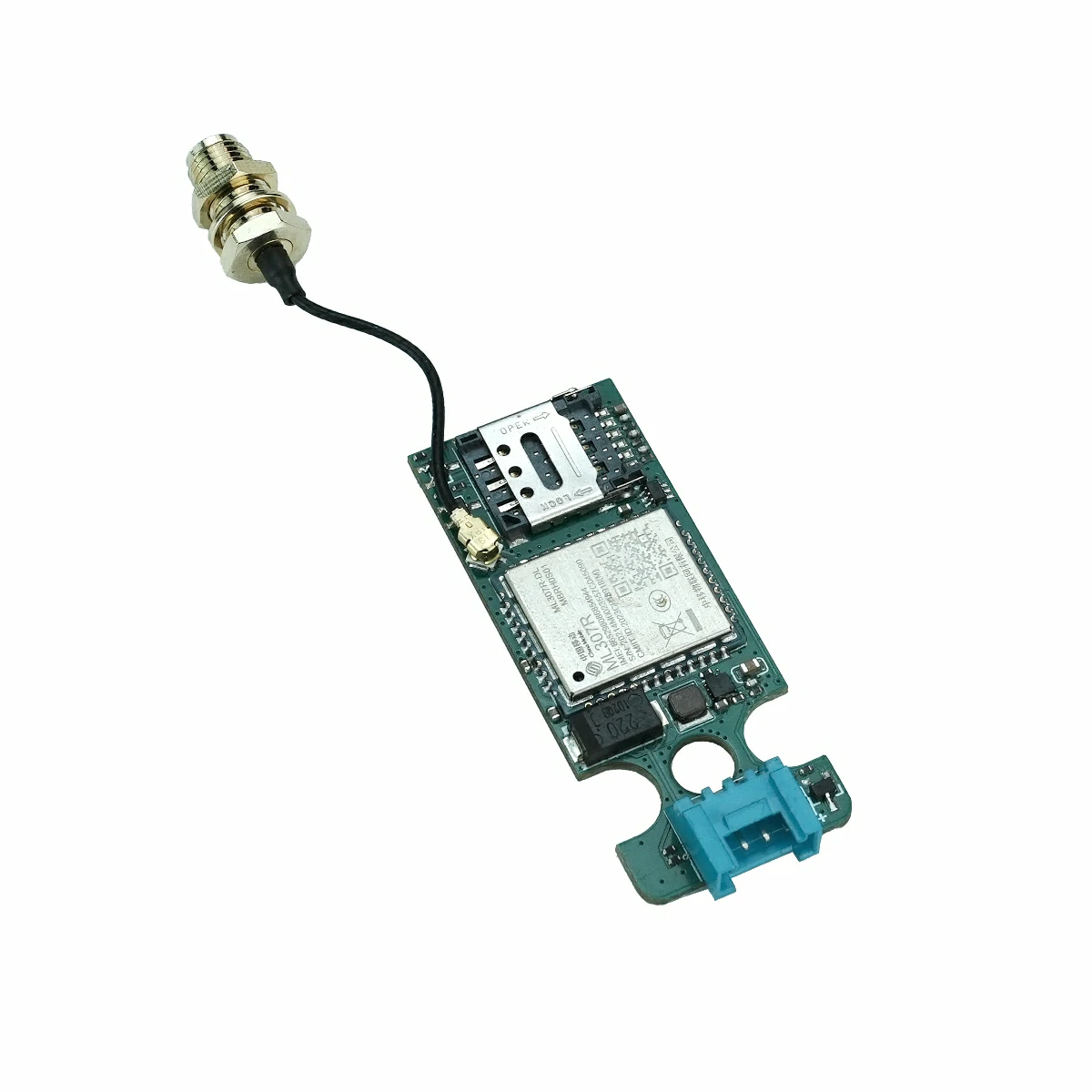

使用 Unit Cat1-CN 前请确保已插入支持 LTE Cat1 网络的 Nano-SIM 卡（支持中国移动、中国联通、中国电信等主流运营商的 Nano-SIM 卡），并开通数据业务。Nano-SIM 卡槽位于模块内部，请使用六角螺丝刀卸下 Unit Cat1-CN 底部的三颗螺丝，然后翻转，取下底盖，卡槽具体位置如下图红框处所示：
波特率限制
Unit Cat1-CN 模块的 UART 波特率最高建议配置为 460800。若配置至 921600，可能会因速率过高导致数据丢包或通信异常，因此不建议采用该配置。

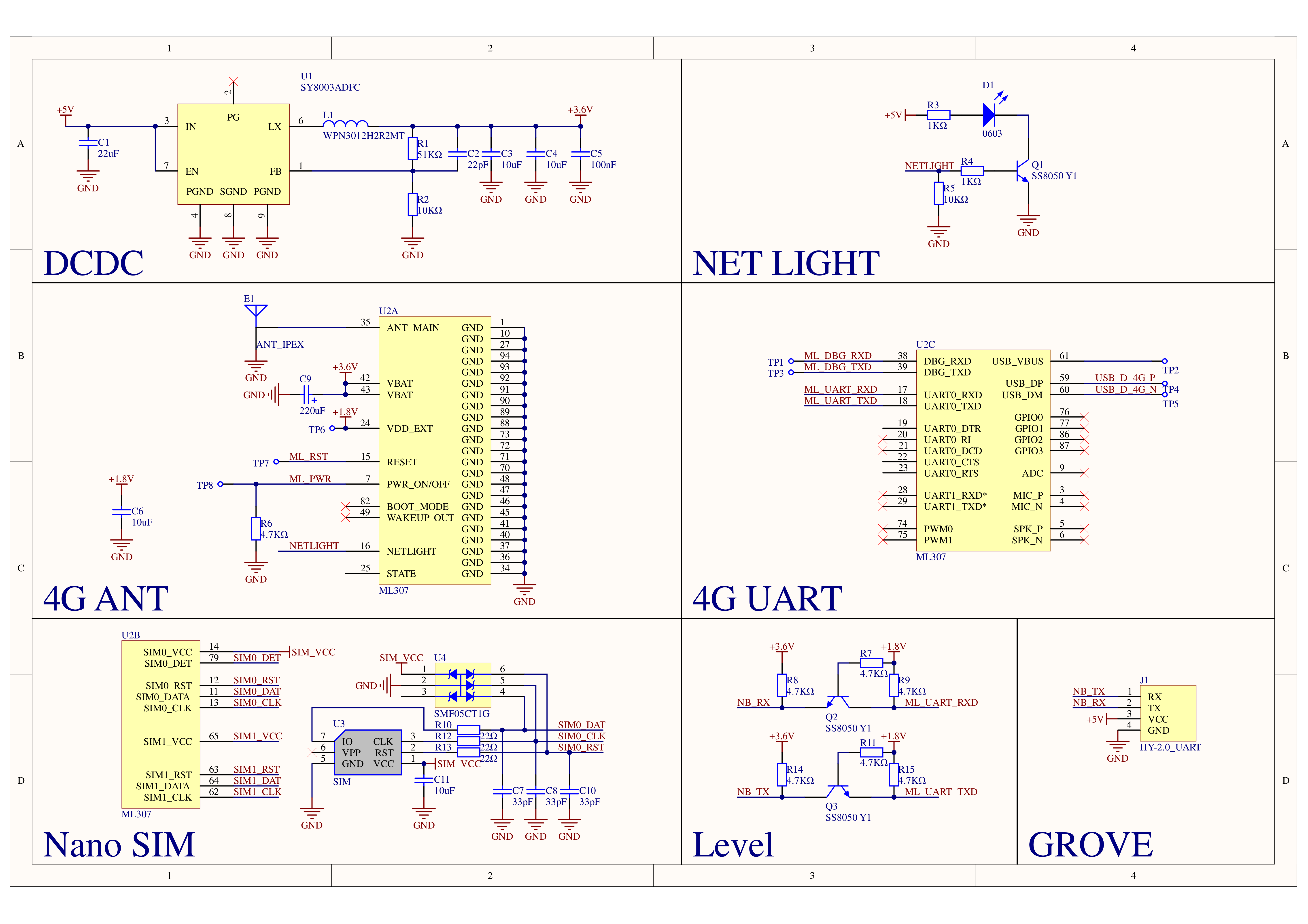

原理图
1/1
管脚映射
Unit Cat1-CN
| HY2.0-4P | Black | Red | Yellow | White |
|---|---|---|---|---|
| PORT.C | GND | 5V | UART_RX | UART_TX |
尺寸图
数据手册
软件开发
Arduino
UiFlow2
ESP-IDF
通讯协议
- ML307R AT 指令参考手册
- ML307R TCP/IP用户手册
- ML307R SSL用户手册
- ML307R HTTPS用户手册
- ML307R MQTT用户手册
- ML307R 通信流程示例
- ML307R LBS用户手册
- ML307R LwM2M用户手册
- ML307R 拨号上网用户手册
- ML307R 维护诊断工具用户手册
- ML307R 扩展AT用户手册_4G系列
- ML307R 文件系统用户手册_4G系列
相关视频
- Unit Cat1-CN 产品介绍以及功能展示
