Unit LASER.RX
描述
LASER.RX 是一款激光接收器Unit,内部主要由激光晶体管构成. 激光通信设备通过大气的无线连接。 除了光束通过自由空间传输外,它们的工作方式类似于光纤链路。 虽然发射器和接收器必须要求视距条件,但它们的好处是不需要广播权和埋地电缆。 因其小巧,低功率并且不需要任何无线电干扰研究的特点,激光通信系统可以很容易地部署到各个位置.
产品特性
- 激光接收
- 配对 LASER.TX
- 2x LEGO 兼容孔
- 开发平台: Arduino, UIFlow(Blockly, Python)

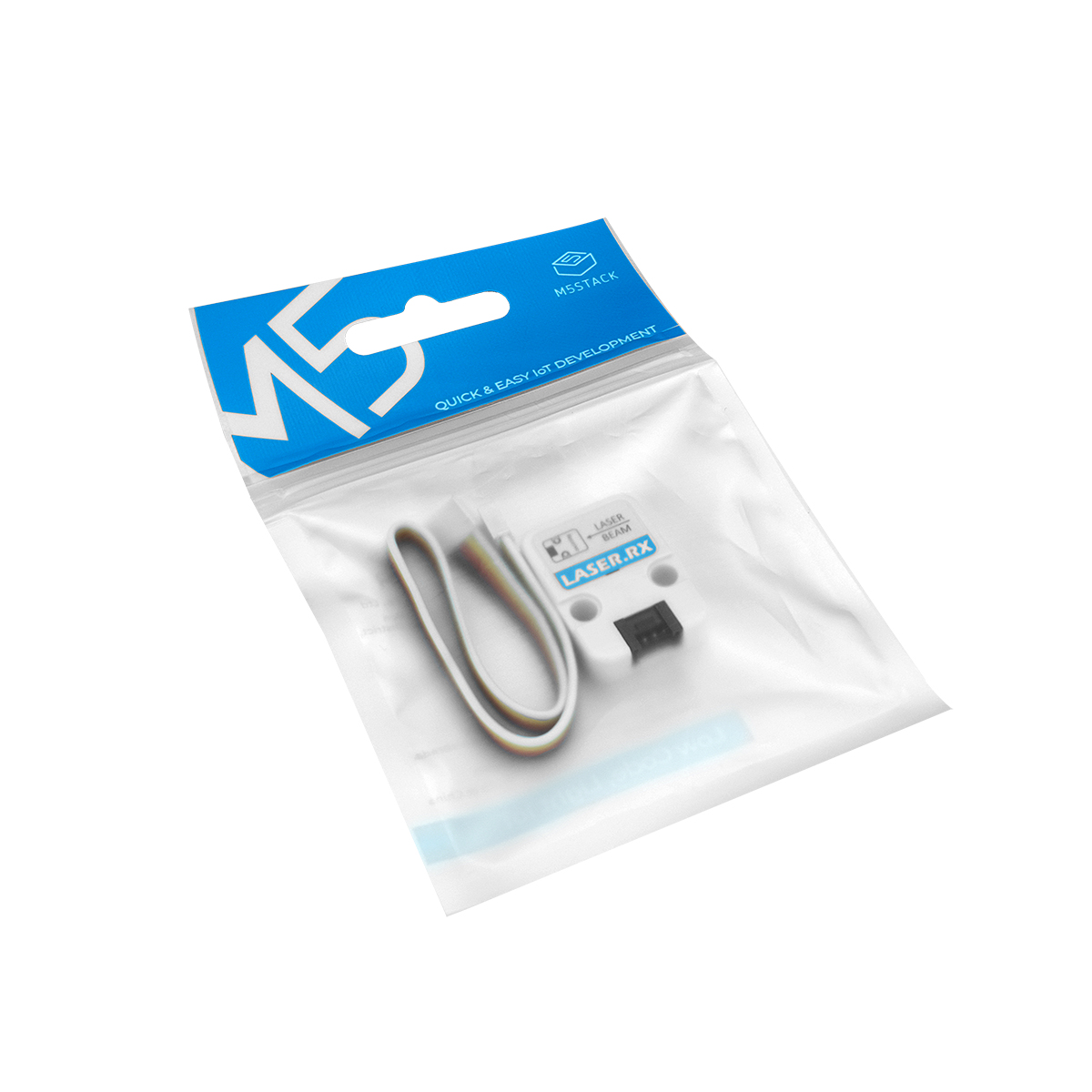

包含
- 1x LASER.RX unit
- 1x CONNEXT cable
应用
- 空间激光通信系统.
规格参数
| 规格 | 参数 |
|---|---|
| 接收频率 | 140KHz ~205KHz |
| 净重 | 4g |
| 毛重 | 18g |
| 产品尺寸 | 32*24*8mm |
| 包装尺寸 | 136*92*10mm |
EasyLoader
EasyLoader介绍
1.EasyLoader是一个简洁快速的程序烧录器,每一个产品页面里的EasyLoader都提供了一个与产品相关的案例程序,通过简单步骤将其烧录至主控,能够进行一系列的功能验证.
2.下载软件后,双击运行应用程序,将M5设备通过数据线连接至电脑,选择端口参数,点击 "Burn" 即可开始烧录.(为M5StickC烧录时,请将波特率设置在750000或115200)
管脚映射
| M5 PORTB | GPIO36 | GPIO26 | 5V | GND |
|---|---|---|---|---|
| LASER_RX | RX | / | 5V | GND |
原理图
案例程序
1.Arduino
2.UIFlow
如何在UIFlow1.0图形化编程平台中使用Unit laser_rx以及相关API说明
