Unit PoESP32
SKU:U138
描述
Unit PoESP32 是一款集成 PoE（ Power Over Ethernet ）功能的 ESP32 以太网控制器。采用 ESP32 内置 MAC + IP101G 物理层收发器 方案。模组默认搭载 ESP-AT 固件，支持 TCP，MQTT，HTTP 等多种协议栈控制命令，通过串口通信，简单几条的 AT 指令即可实现服务器对接，实现数据通信以及远程控制等功能。支持 PoE 供电的它除了能够为你节省不必要的供电导线，还能为你的设备提供一定的负载能力。该模组预留二次开发接口，借助 ESP32 开发平台中丰富的案例与协议栈支持，能够根据你的使用场景，快速实现功能定制化。
产品特性
- 内嵌ESP32主控核心
- PHY方案:
- 收发器型号IP101G
- IEEE 802.3/802.3u标准
- 以太网接口：
- PoE标准：PoE IEEE802.3 AF / 支持最大负载功率6W
- RJ45网口 10/100Mbps
- 通信/下载接口:
- 默认固件为ESP-AT / 支持二次开发实现TCP Client/HTTP/CoAP等等协议栈

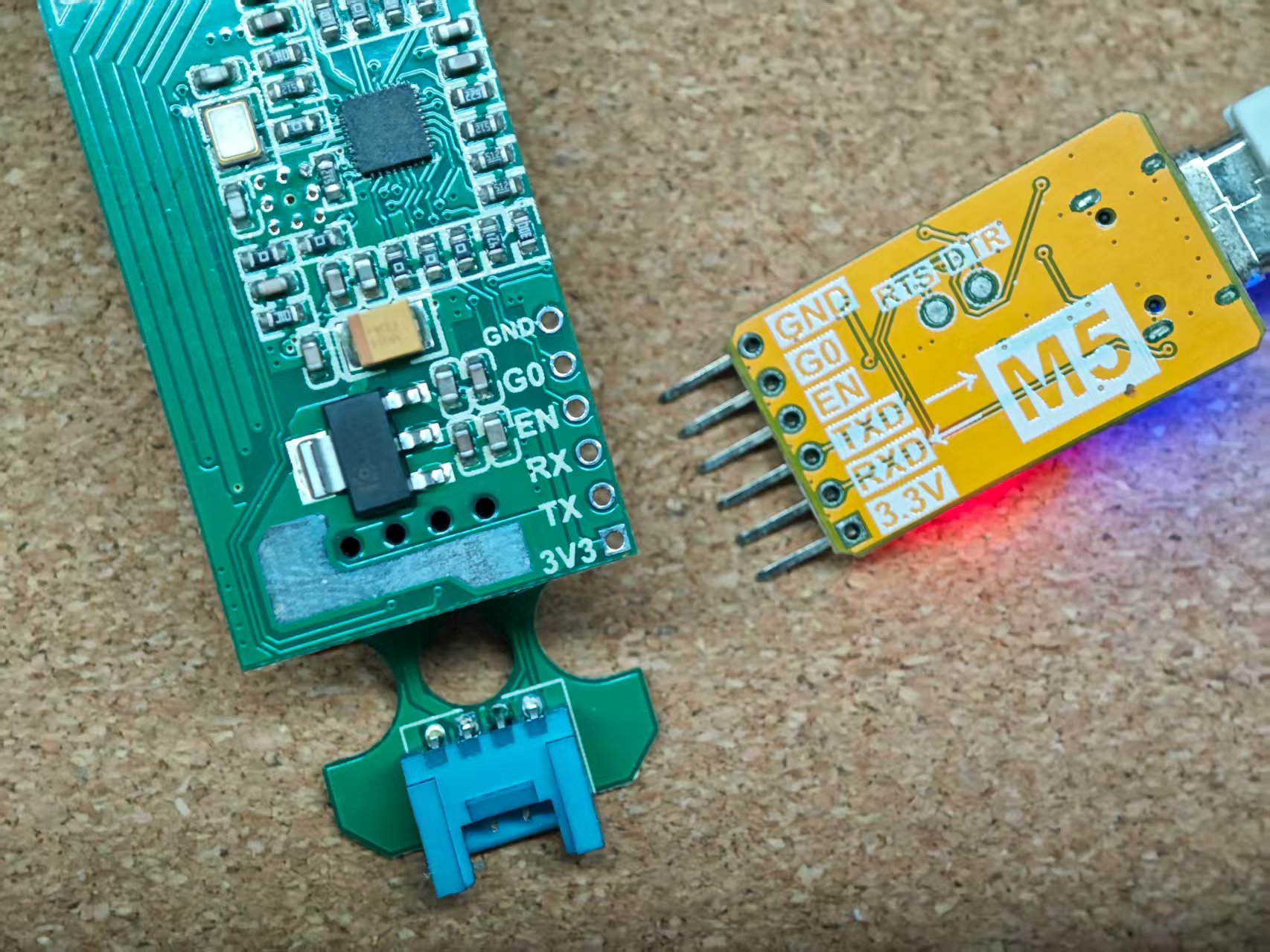

- 可编程/支持二次开发，预留程序下载接口
- 供电方式：
- HY2.0-4P接口5V供电
- PoE供电 (PoE IEEE802.3 AF)
- 开发方式：
- AT指令，UART: 9600bps默认
- 开发平台: UIFlow (coming soon)，Arduino，ESP-IDF
包含
- 1 x UNIT PoESP32
- 1 x HY2.0-4P Grove 连接线 (20cm)
应用
规格参数
| 规格 | 参数 |
|---|
| ESP32-WROOM-32U | 240MHz dual core，600 DMIPS，520KB SRAM (不集成3D天线，不支持WiFi&BLE无线功能) |
| Flash | 4MB |
| PHY | IP101G: IEEE 802.3/802.3u |
| MAC-PHY接口类型 | RMII |
| PoE规范 | PoE IEEE802.3 AF规范/ 最大功率6W / 供电电压DC 37-57V |
| 以太网接口规格 | RJ45 10/100Mbps |
| 预留接口 | 1x HY2.0-4P接口，1x 程序下载接口 |
| 通信接口 | UART 9600bps 8N1 AT指令控制 |
| 通信逻辑电平 | 3.3V |
| 净重 | 26.2g |
| 毛重 | 32.8g |
| 产品尺寸 | 72 x 26 x 19.2mm |
| 包装尺寸 | 75 x 36 x 20.5mm |
原理图
管脚映射
- **IP101G (ETH_ADDR = 1) **
| IPG101G (RMII PHY) | ESP32 |
|---|
| TX_EN | G21 |
| TX0 | G19 |
| TX1 | G22 |
| RX0 | G25 |
| RX1 | G26 |
| CRS_DV | G27 |
| IPG101G (SMI) | ESP32 |
|---|
| MDC | G23 |
| MDIO | G18 |
| PoESP32 | RXD | TXD |
|---|
| M5CORE | G16 | G17 |
数据手册
软件开发
Arduino
- TCP Client
- HTTP Client
- MQTT Client
内置固件
