Unit Watering
描述
Watering 是一款电容式土壤湿度检测调节Unit,产品集成水泵与测量极板,用于土壤湿度检测与水泵抽水控制,应用在植物智能养殖场景中,能够非常便捷的实现湿度检测与灌溉控制。测量极板采用电容式设计,与电阻式极板相比,该设计能够有效避免实际使用时极板的腐蚀问题。
产品特性
- 电容式测量极板/更耐腐蚀
- 集成5W功率水泵
- LEGO 兼容孔
包含
- 1x Watering Unit
- 2x 抽水导管
- 1x HY2.0-4P线缆
应用
- 植物培养
- 土壤湿度检测
- 智能灌溉
规格参数
| 规格 | 参数 |
|---|---|
| 水泵功率 | 5W |
| 净重 | 78g |
| 毛重 | 103g |
| 产品尺寸 | 192.5*24*33mm |
| 包装尺寸 | 200*35*45mm |
EasyLoader
Windows
MacOS
管脚映射
| M5Core(PORT B) | GPIO26 | GPIO36 | 5V | GND |
|---|---|---|---|---|
| Watering Unit | PUMP | INPUT | 5V | GND |

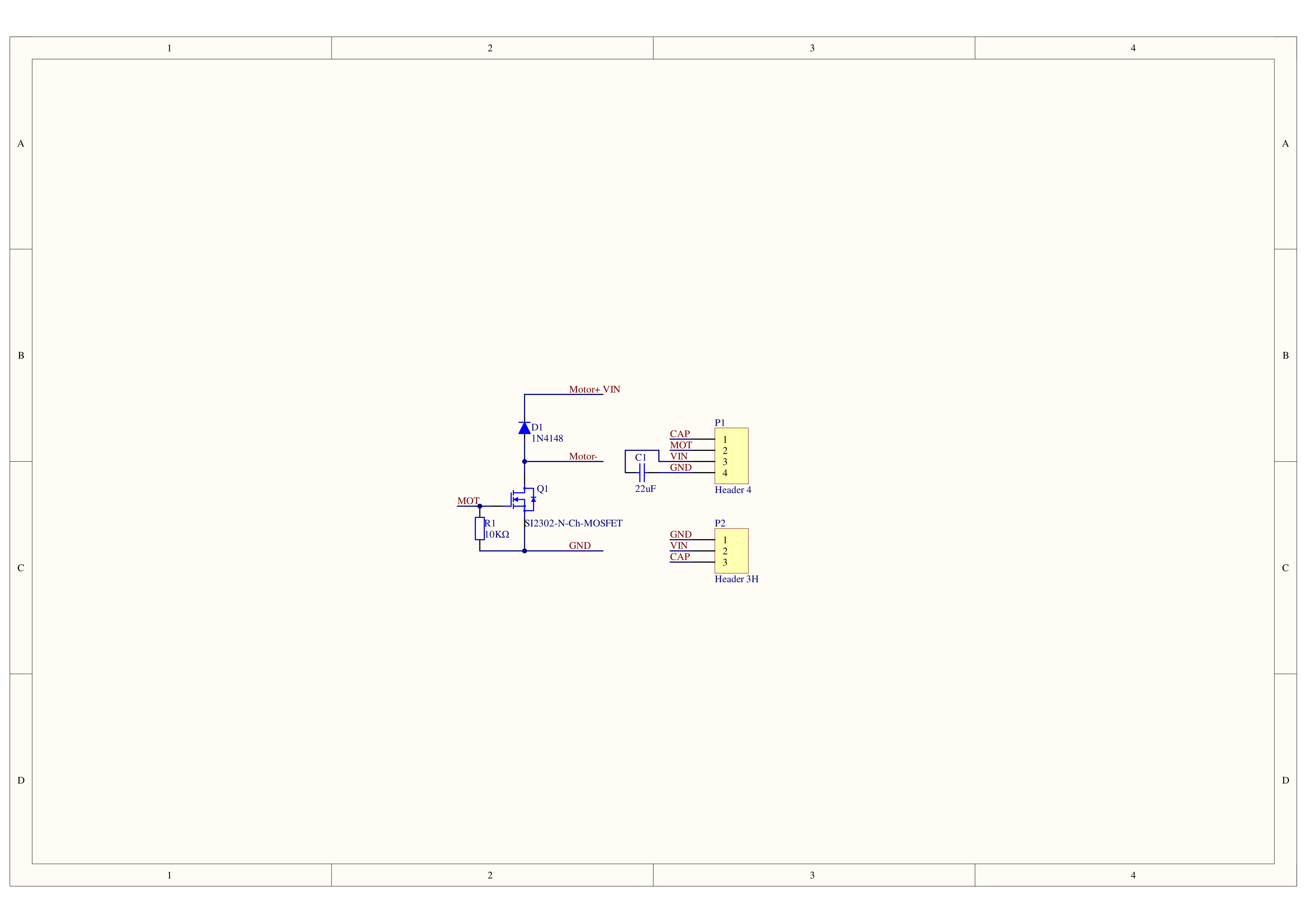

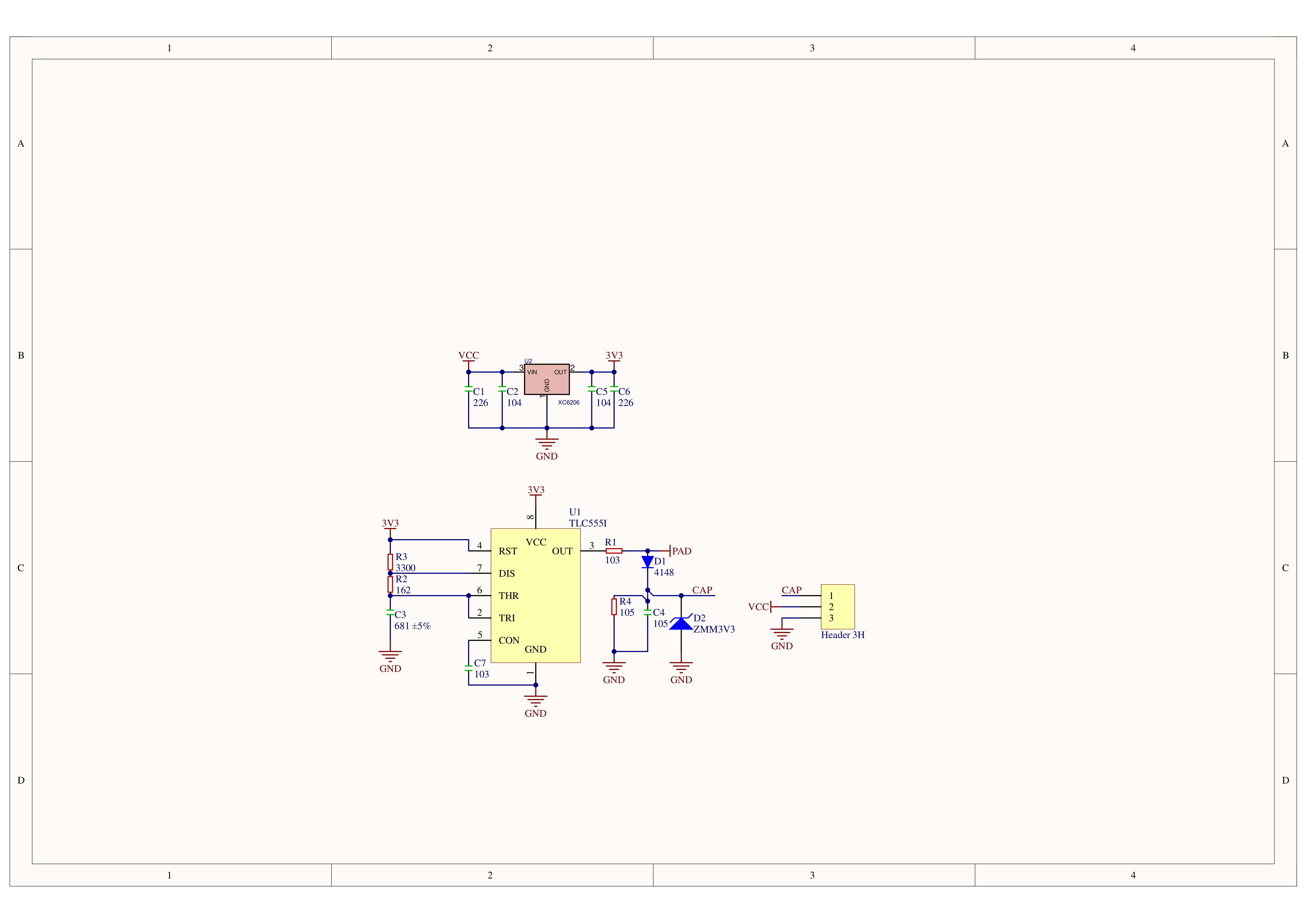

原理图
尺寸图
案例程序
Arduino
UIFlow
如何在UIFlow1.0图形化编程平台中使用Unit watering以及相关API说明
如何在UIFlow2.0图形化编程平台中使用Unit watering以及相关API说明
