Display 1.14 Inch
SKU:A174
説明
Display 1.14 Inch は、M5Stack の複数の製品に採用されている 1.14 インチカラー TFT 液晶ディスプレイモジュールです。純正仕様のアクセサリとして、デバイスの修理やスクリーン交換にご使用いただけます。小型でコンパクトな設計により組み込み機器への統合が容易で、M5Stack デバイスへの適合に加え、各種小型スマートデバイス、ポータブル端末、組み込みシステムの表示開発にも幅広く活用できます。透過型ディスプレイ方式を採用し、ST7789V2 ドライバ IC を搭載。4 線 SPI 通信インターフェースに対応し、解像度は 135×240、262K カラー表示が可能で、全視野角での視認性を実現しています。電磁シールドフィルムを基板に内蔵しており高い耐ノイズ性を持ち、独立電源による単灯 LED バックライトを統合することで、さまざまな小型ディスプレイ用途のニーズに対応します。
特徴
- ST7789V2 ドライバ IC 搭載
- 1.14 インチ透過型 TFT ディスプレイ
- 解像度 135×240
- 262K カラー表示
- 4 線 SPI インターフェース対応
- LED バックライト × 1 搭載（独立電源）
- 全視野角対応
- 電磁シールドフィルム内蔵による高い耐ノイズ性
- 小型・コンパクト設計で組み込み機器への統合が容易
含まれるもの
- 1 x Display 1.14 Inch
- 1 x Hex Key L-Shape 1.5mm (For M2 Screw)
- 1 x EVA フォーム
- 1 x スポンジパッド
アプリケーション
- ポータブルスマート検査機器・ハンドヘルド端末ディスプレイ
- 組み込み産業用制御モジュール・小型センサーノードディスプレイ
- スマートウェアラブルデバイス・IoT 端末ディスプレイ
- スマートホームコントロールパネルディスプレイ
仕様
| 仕様 | パラメータ |
|---|---|
| ディスプレイタイプ | 1.14 インチ透過型 TFT |
| ドライバ IC | ST7789V2 |
| 解像度 | 135 × 240 |
| 表示色数 | 262K カラー |
| 有効表示エリア | 14.864 × 24.912mm |
| 通信インターフェース | 4 線 SPI |
| インターフェース仕様 | 0.5mm ピッチ / 8Pin |
| 視野角 | 全視野角 |
| バックライト種類 | LED × 1（独立電源） |
| 動作温度 | -20℃ ～ 70℃（結露なし） |
| 電源電圧 | 2.4V ～ 3.3V |
| 製品サイズ | 17.6 x 31.0 x 1.6mm |

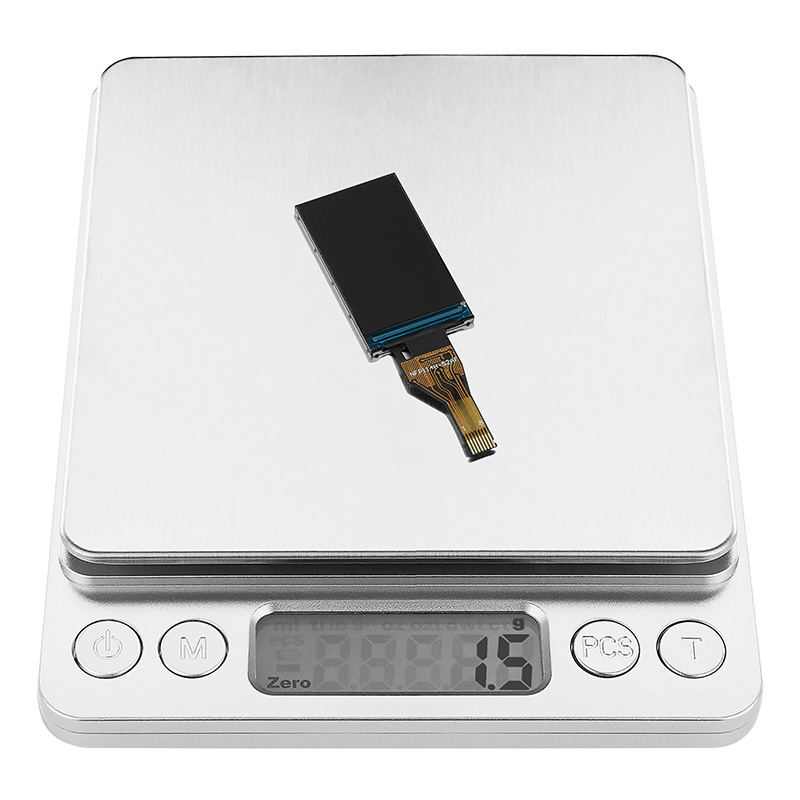

| 製品重量 | 1.5g |
| 梱包サイズ | 138.0 x 93.0 x 9.0mm |
| 梱包重量 | 5.6g |
操作説明
対応製品
Display 1.14 Inch は、以下の M5Stack 製品のスクリーン交換に対応しています。
| 製品名 | SKU |
|---|---|
| StickC-Plus Watch Kit | K016-H |
| StickC-Plus2 Watch Kit | K016-H2 |
| StickC-Plus | K016-P |
| StickC-Plus2 | K016-P2 |
| StickT2 | K016-T2 |
| BugC2 | K033-C |
| BalaC-Plus | K038-B |
| T-Lite | K126 |
| Unit LCD | U120 |
ピンマップ
| PIN | FUNC |
|---|---|
| 1 | LEDA |
| 2 | GND |
| 3 | RESET |
| 4 | RS |
| 5 | MOSI |
| 6 | SCLK |
| 7 | VDD |
| 8 | CS |
製品サイズ
