Base M5GO Bottom2
説明
M5GO BOTTOM2は、Core2 用に設計された拡張ベースです。MPU6886 6 軸ジャイロ / 加速度センサー、デジタルマイク (SPM1423)、500mAh LiPo バッテリーを内蔵しています。また、ADC/DAC/UART プロトコルとデータ入出力が可能な HY2.0-4P 拡張ポートを 2 つ含んでおり、M5Stack シリーズのユニットを使用することが可能です。ディフューザーの下にあるベースの両側には、合計 10 個のプログラマブル RGB LED (SK6812) があり、通知や印象的な照明効果として使用することができます。デバイスの下にはポゴピンがあり、充電用ベース (別売) に取り付けることで充電が可能です。ポゴピンコネクターは I2C 通信にも対応しており、I2C デバイスを搭載するためのベースへの取り付けや改造も可能です。デバイスの底面には、Lego™と互換性のある穴が並んでおり、Lego™プロジェクトとの統合を容易にします。
特徴
- Core2 との互換性
- デジタルマイク
- プログラマブル RGB LED
- 500mAh LiPo バッテリー
- HY2.0-4P 拡張ポート
- Lego™互換
- ポゴピンマグネット充電
含まれるもの
- 1x M5GO BOTTOM2
- 2x M3*16 ネジ
- 2x M3*18 ネジ
仕様
| 仕様 | パラメータ |
|---|---|
| マイク | SPM1423 |
| 導かれた | Sk6812*10 |
| imu | mpu6886 |
| 製品サイズ | 54.0 x 54.0 x 15.0mm |
| 製品重量 | 30.0g |
| 梱包サイズ | 132.0 x 95.0 x 16.0 mm |
| 梱包重量 | 47.4g |
EasyLoader
EasyLoader は簡潔で高速なプログラムライターで、製品に関連するケースプログラムを内蔵しています。簡単な手順でメインコントロールに焼き付けられ、一連の機能検証を行うことができます。
Description:
IMU データ取得、マイクデータ取得 表示スペクトル、制御用 LED 点滅。
IMU データ取得、マイクデータ取得 表示スペクトル、制御用 LED 点滅。

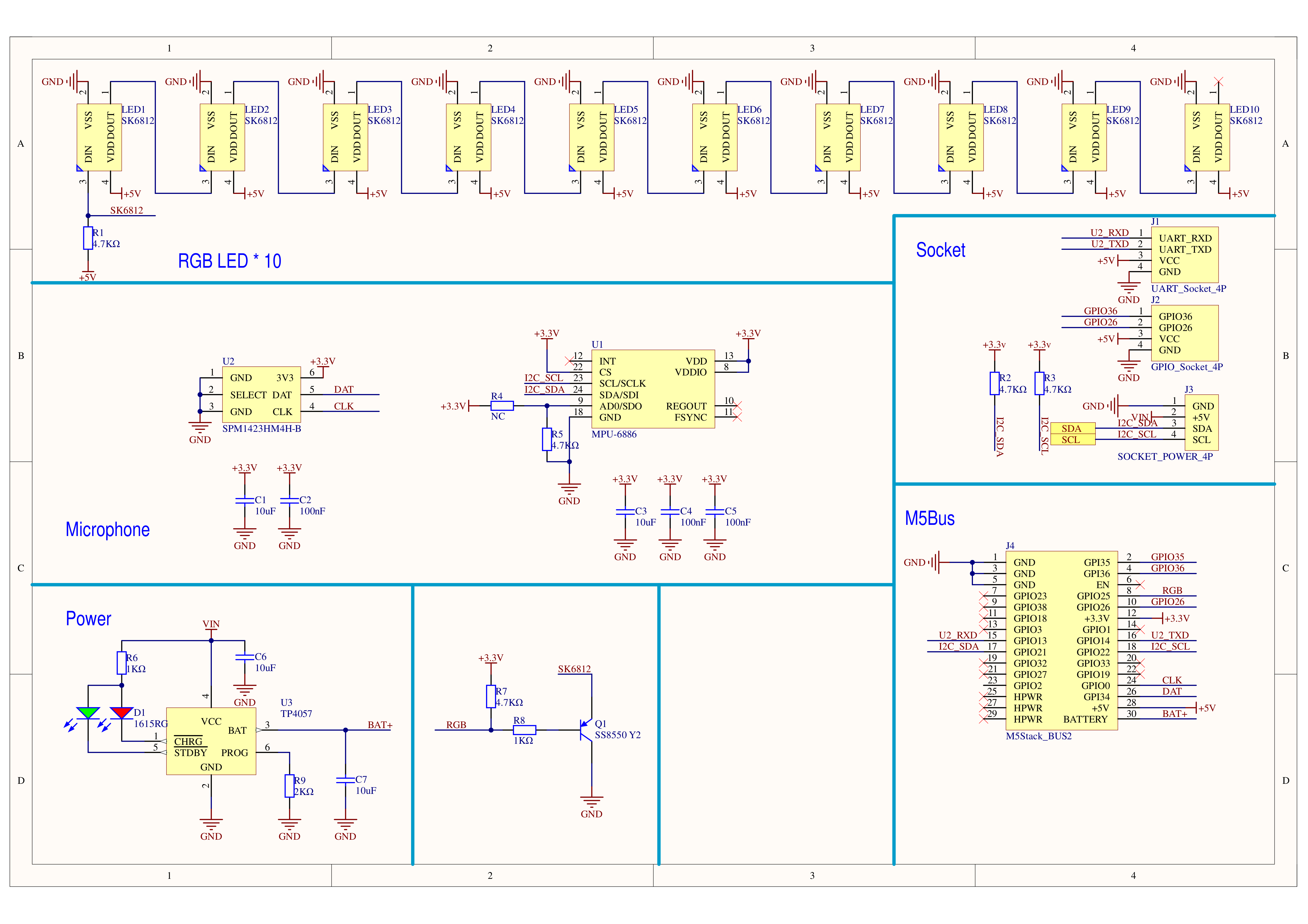

回路図
Base M5GO Bottom2 Schematics PDF
1/1
ピンマップ
SK6812-LED バー
| ESP32 Chip | GPIO25 |
|---|---|
| SK6812 | DATA |
SPM1423-Mic
| ESP32 Chip | GPIO34 | GPIO0 |
|---|---|---|
| SPM1423 | DAT | CLK |
MPU6886 & Pogo Pin
| ESP32 Chip | GPIO21 | GPIO22 |
|---|---|---|
| MPU6886 | SDA | SCL |
| Pogo Pin | SDA | SCL |
HY2.0-4P-PortB(black)
| ESP32 Chip | GPIO26 | GPIO36 |
|---|---|---|
| PortB | GPIO26(DAC) | GPIO36(ADC) |
HY2.0-4P-PortC(blue)
| ESP32 Chip | GPIO13 | GPIO14 |
|---|---|---|
| PortC | GPIO13(RXD2) | GPIO14(TXD2) |
M5GO-BOTTOM2-BUS
製品サイズ
データシート
Example
Arduino
製品比較

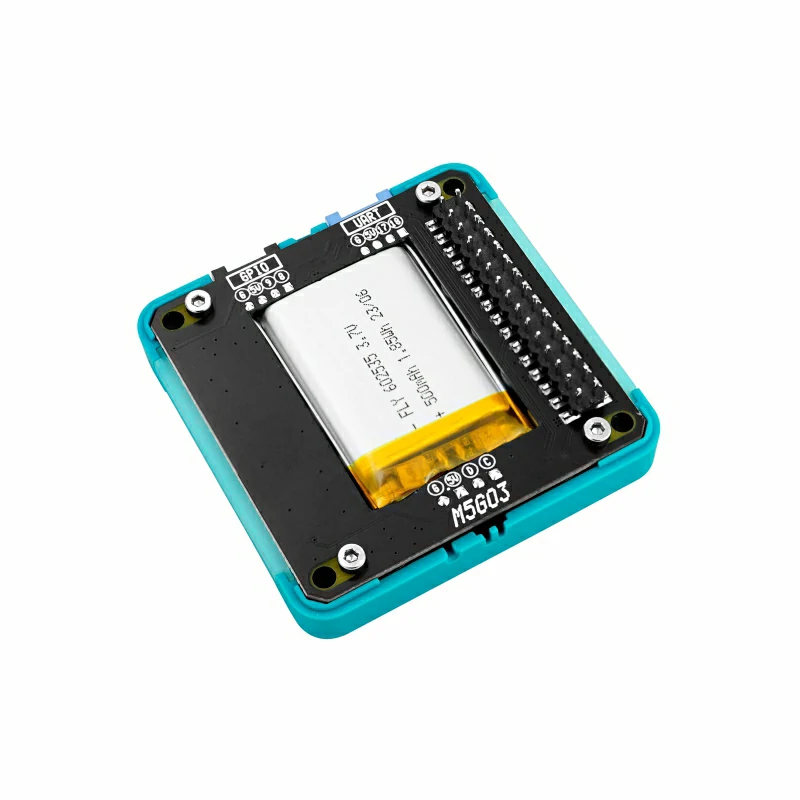

| 製品比較表 | Base M5GO Bottom  | Base M5GO Bottom2  | Base M5GO Bottom3  |
|---|---|---|---|
| コア | Basic (Core) | Core2 | CoreS3 |
| RGB | 10*SK6812 | 10*SK6812 | 10*WS2812 |
| IMU | / | MPU6886 | / |
| IR | IR | / | IR |
| バッテリー | 500mAh | 500mAh | 500mAh |
| マイク | SPQ2410 | SPM1423 | / |
