Stamp-S3

SKU:S007

説明

Stamp-S3 は高集積の組み込み型コアモジュールです。メインコントローラに ESP32-S3FN8 を採用し、 8M SPI フラッシュ を搭載、Xtensa 32 ビット LX7 デュアルコアプロセッサ（最大 240 MHz）で高い演算性能を発揮します。5 V→3.3 V 高集積電源回路、RGB ステータスインジケータ、プログラマブルボタン を内蔵しています。モジュールは ESP32-S3 の 23 本の GPIO を引き出し、1.27 mm / 2.54 mm ピッチで SMT、DIP ピンヘッダ、DIP ピンソケット、フライワイヤ など多様な実装形態に対応します。
コンパクトなサイズながら高性能・豊富な IO を備え、低消費電力を実現。組み込みコントローラモジュールを必要とする IoT アプリケーションに最適です。

クイックスタート

Arduino IDE

本チュートリアルでは Arduino IDE で Stamp-S3 をプログラミングする方法を紹介します。

UiFlow2

本チュートリアルでは UiFlow2 ビジュアルプログラミングで Stamp-S3 を制御する方法を紹介します。

特徴

ESP32-S3FN8（2.4 GHz Wi-Fi）
最小システムボード
多彩な IO 引き出し、様々な実装形態に対応（SMT、DIP、フライワイヤ）
プログラマブル RGB LED とボタンを搭載
UIFlow ビジュアルプログラミング対応
開発プラットフォーム
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO

含まれるもの

1 x Stamp-S3
1 x HY2.0-4P 端子
1 x 2.54-9 ピンヘッダ
1 x 2.54-6P ピンヘッダ
1 x 六角レンチ
1 x ユーザーマニュアル

アプリケーション

スマートホーム
ウェアラブルデバイス
医療機器

仕様

仕様	パラメータ
SoC	ESP32-S3FN8@Xtensa LX7 デュアルコア、動作周波数最大 240MHz
DC-DC	MUN3CAD01-SC
Flash	8MB
Wi-Fi	2.4 GHz Wi-Fi
消費電力	スリープモード：- USB Type-C 給電：DC 5V@400.67 µA - VIN_5V 給電：DC 5V@310.89 µA スタンバイモード：- USB Type-C 給電：DC 5V@33.04 mA - VIN_5V 給電：DC 5V@33.56 mA
ユーザーインタフェース	プログラマブル物理ボタン ×1、プログラマブル RGB LED（WS2812B-2020）×1
アンテナタイプ	2.4 G 3D アンテナ
モジュールリソース	タッチセンサ、SD/SDIO/MMC ホストコントローラ、SPI、SDIO/SPI スレーブコントローラ、EMAC、モータ PWM、LED PWM、UART、I2C、I2S、GPIO、パルスカウンタ
IO ポート ×23	G0/G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11/G12/G13/G14/G15/G39/G40/G41/G42/G43/G44/G46
接続方式	SMT / DIP（ピッチ 2.54 mm & 1.27 mm）/ フライワイヤ
IO ピッチ	2.54 mm & 1.27 mm
LCD コネクタピッチ	0.5 mm @ 12 pin または 8 pin
動作温度	0 ～ 40 °C
製品サイズ	24.0 * 18.0 * 4.7mm

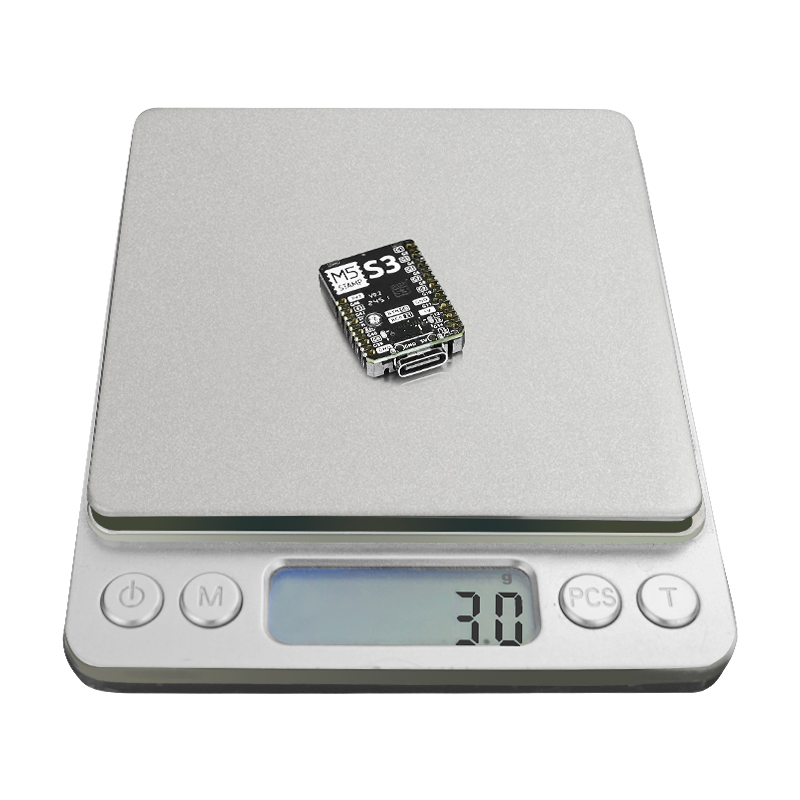

製品重量	3.0g
梱包サイズ	138.0 * 93.0 * 10.5mm
梱包重量	7.5g
