M5Stick

SKU:K016

Preview
Preview
Preview
Thumbnail
Thumbnail
Thumbnail

説明

M5Stickは、Wi-Fi アクセスと IMU センサーの両方を備えたミニ M5Stack で、ESP32を搭載しています。携帯可能で使いやすい、オープンソースの IoT 開発ボードです。何ができるのか？この小さなブロックは、あなたのアイデアを実現し、あなたの創造性を啓発し、非常に短時間で IoT プロトタイピングを支援することができます。開発プロセスから多くの苦痛を取り除くことができます。M5stick は、継続的に成長するハードウェアとソフトウェアのエコシステムで構築された M5Stack 製品シリーズのコアデバイスの 1 つです。また、オープンソースコードやエンジニアリングコミュニティも充実しており、開発プロセスのあらゆるステップで最大限のメリットを得ることができます。

特徴

  • ESP32 ベース
  • 9 軸 IMU 内蔵
  • 青色 LED
  • ブザー
  • IR 送信機
  • ボタン、OLED (1.3 インチ)
  • リチウムポリマー電池
  • 伸縮式ソケット
  • ウェアラブル＆壁掛け
  • 開発プラットフォーム
    • Arduino IDE
    • ESP-IDF
    • PlatformIO

含まれるもの

  • 1x M5Stick
  • 1x USB Type-C(20cm)

アプリケーション

  • ウェアラブルデバイス
  • IoT 端末のコントローラー
  • DIY 制作

仕様

Resources Parameter
SoC ESP32-WROOM32,240MHz dual core，600 DMIPS，520KB SRAM，Wi-Fi
Flash Memory 4MB
Power Input 5V @ 500mA
Port Type-C x 1, GROVE(I2C+I/O+UART) x 1
OLED Screen 1.3 inch, 64 x 128, SH1107
Button Custom button x 1
LED Blue LED x 1
Buzzer Piezo buzzer
MEMS MPU9250(Gray version)
IR Infrared transmission
Battery 80 mAh @ 3.7V
Antenna 2.4G 3D Antenna
Operating Temperature 0°C to 60°C
Net weight 14g
Gross weight 65g
Product Size 48.2 x 25.5 x 13.7mm
Package Size 85 x 55 x 31mm
Case Material Plastic ( PC )

操作説明

電源操作:

  • 電源オン：リセットボタンをクリックします。

  • シャットダウン：リセットボタンをダブルクリック

回路図

EspCore-schematic

Power-schematic

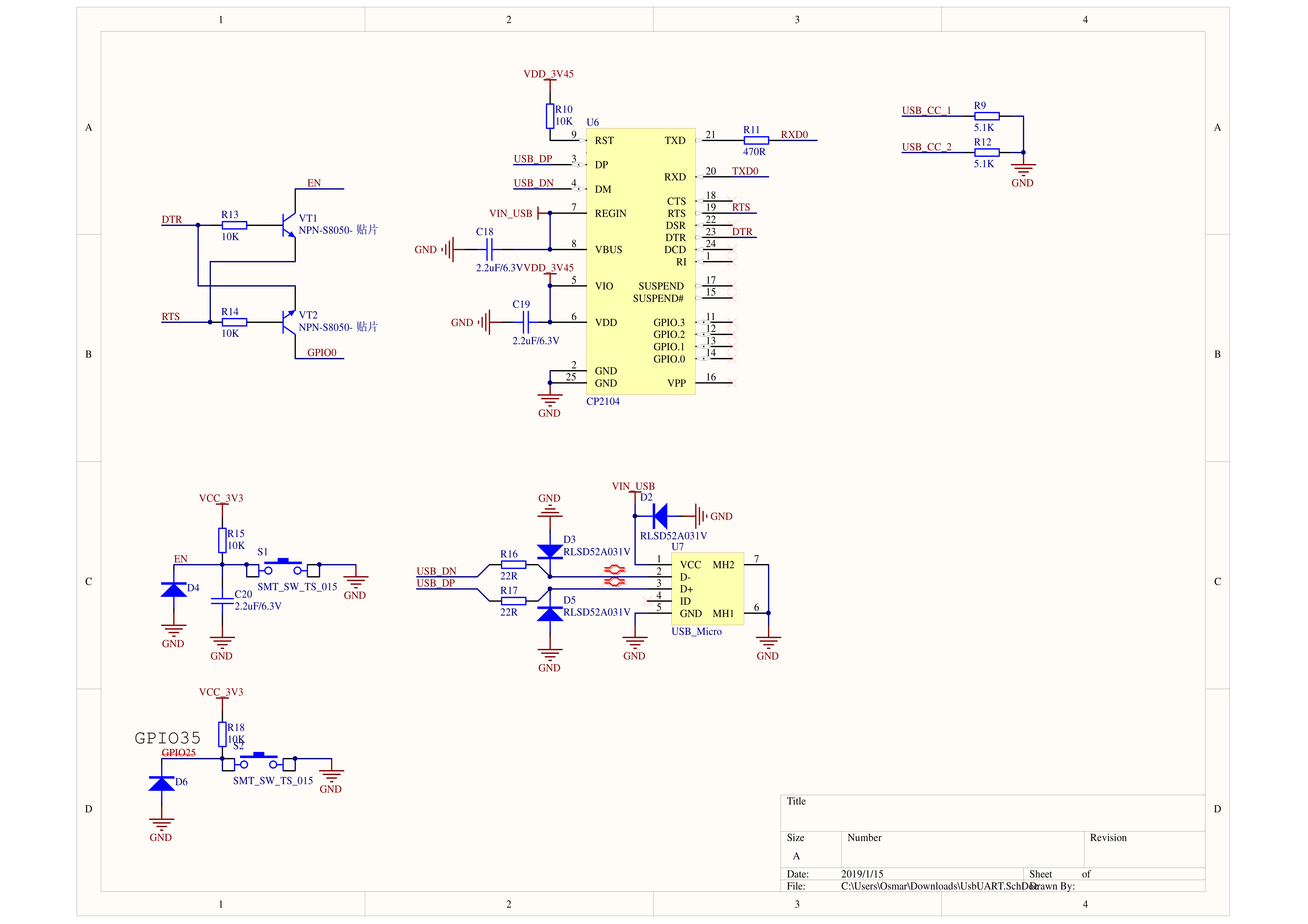

UsbUART-schematic

ピンマップ

gray_04

青色 LED＆BUTTON＆BUZZER＆IR トランスミッター.

ESP32-WROOM32 GPIO17 GPIO19 GPIO26 GPIO35
IR Transmitter Pin
Blue LED Pin
BUZZER Pin
BUTTON Pin

OLED スクリーン

ESP32-WROOM32 GPIO14 GPIO27 GPIO33 GPIO18 GPIO23
OLED CS DC RST D0 D1

IP5306 の充電 / 放電、電圧パラメータ

charging discharging
0.00 ~ 3.40V -> 0% 4.20 ~ 4.07V -> 100%
3.40 ~ 3.61V -> 25% 4.07 ~ 3.81V -> 75%
3.61 ~ 3.88V -> 50% 3.81 ~ 3.55V -> 50%
3.88 ~ 4.12V -> 75% 3.55 ~ 3.33V -> 25%
4.12 ~ / -> 100% 3.33 ~ 0.00V -> 0%

グレーバージョン M5Stick：*

ESP32-WROOM32 GPIO22 GPIO21
9-Axis posture sensor: MPU9250 SCL SDA

HY2.0-4P

HY2.0-4P 黒 赤 黄 白
PORT.CUSTOM GND 5V G32 G33

関連リンク

ソフトウェア

Arduino

UiFlow1

UiFlow2

Easyloader

EasyLoader はシンプルかつ高速なプログラム書き込みツールです。製品関連のサンプルプログラムを内蔵しており、簡単な手順でコントローラーに書き込むことで、さまざまな機能検証を行えます。

Easyloader ダウンロードリンク 備考
FactoryTest for Windows download /
FactoryTest for macOS download /

その他

動画

  • M5Stick Facoty test
説明:
画面、LED、赤外線 LED、ブザー、ボタンのテスト，ボタン A を押すと Helloworld が表示されます。
  • m5stick Case - エアコンの制御
