SKU:K034

説明

M5Stack ** 防水ESP32組込コントローラ TOUGH** は、Espressif社の「ESP32」チップセットを搭載した「産業用」プログラマブル組込コントローラで、最大クロック周波数「240MHz」のデュアルコア低電力「Xtensa® 32ビットLX6」マイクロプロセッサを装備しています。8M PSRAM + 16M FLASHメモリ、2.0インチHD IPSディスプレイパネル + 高感度静電容量式タッチスクリーン、豊富な周辺機器、拡張インターフェイスを内蔵しています。M5 TOUGHは、フルカバーサポートの防塵・防水機能を備えており、複雑な産業用アプリケーションでも安定した回路動作を確保することができます。M5 TOUGHは、産業用制御、スマートビル、屋外ノードデータ収集などのアプリケーションに最適です。

注意 注意:筐体を水に浸さないでください。水没からの保護はありません。

  • 構造的な設計
    • Oリングシーリング "で耐水性が含まれています 防水M12コネクタは、固体オブジェクト、ほこり、砂、および汚れに対して、浸漬の影響に対して耐性があります。
    • 耐UV性 `エンクロージャ設計
    • 様々なインストール ネジ, ロールストリップ, マグネット, アドヒーシブバック.
    • 防水M12コネクター
  • 高い統合性
    • 2 インチ LCD 静電容量式マルチタッチスクリーン
    • NS4168 16ビットI2Sパワーアンプ+1Wスピーカー
    • TFカードスロット
    • AXP192 電源管理チップ + BM8563-RTC クロック -> 「低消費電力ソリューション」、「RTC 目覚まし時計で目覚めよう
    • 繊細なRF回路により、堅牢で安定したワイヤレス通信を実現
  • 強力な拡張性
    • プログラマブル拡張ボードを装備
      • 12V->5V フレキシブル DC/DC コンバーターを内蔵。フレキシブルな電源供給
      • RS485変換回路
      • PortA, B, C/ 3x Grove 拡張インターフェース を搭載。
    • M5Stackのソフトウェアとハードウェアシステムに簡単にアクセスでき、プラグアンドプレイでセンサーを拡張可能
  • ローコード開発
    • UIFlowグラフィカルプログラミングプラットフォームのサポート、スクリプトフリー、クラウドプッシュ
    • Arduino、ESP32-IDF、その他の主要な開発プラットフォームと完全な互換性
    • FreeRTOSでデュアルコアプロセッサを実行し、より良いパフォーマンスのために複数のタスクを実行します。

製品の特徴

  • ESP32-D0WDQ6-V3
  • 16MBフラッシュメモリ+8MB PSRAM
  • 防水・防塵
  • 紫外線に強い筐体設計による保護
  • 2インチLCD静電容量式マルチタッチスクリーン
  • 高度な低電力技術 RTC目覚まし時計でウェイクアップ
  • 12v->5V 適用範囲が広い DC/DC のコンバーターと統合される。柔軟な電源
  • RS485/I2C/GPIO/UARTインターフェース
  • 開発プラットフォーム。
    • Arduino/UIFlow/ESP-IDFに対応

含まれるもの

  • 1x M5Stack TOUGH(エムファイブスタック タフ
  • 1x Type-C USB(1m)
  • 1x 2.5mm 六角レンチ
  • 1x 1.25-2Pシングルヘッド端子線
  • 1x 1.25-4P シングルヘッド端子線
  • 1x 防水 O リング
  • 1x HY2.0-4P

アプリケーション

  • IoTコントローラ
  • データ収集・表示端末
  • タイミングコントローラー

仕様

Specifications Parameters
ESP32-D0WDQ6-V3 240MHz dual core, 600 DMIPS, 520KB SRAM, Wi-Fi
Flash 16MB
PSRAM 8MB
Protection level Waterproof/Dustproof
Input voltage USB(5V @ 500mA) RS485 DC Input (12V @ 1A)
Interface TypeC x 1, GROVE x4 (RS485/I2C/G/UART interface)
IPS LCD 2.0"@320*240 ILI9342C full color display, maximum brightness 853nit
Touch Panel Driver Chip CHSC6540
Speaker configuration NS4168 16bit I2S amplifier + 1W speaker
RTC clock chip HY8563
PMU AXP192
USB chip CH9102 USB-TTL serial port/program download circuit
TF card slot Maximum support 16GB memory card
Antenna 3D-Wi-Fi/BLE Antenna
Shell material UV-resistant plastic
Net weight 108g
Gross weight 139g
Product size 58 * 76 * 41 mm
Packing size 99 * 80 * 45 mm

ドライバーのインストール

インストールするOSの数に対応したインストールパッケージを選択してください。CH9102_VCP_SER_MacOS v1.7`のインストール中にエラーが発生することがありますが、実際にはインストールが完了していますので、無視してください)。使用する際、もしプログラムが正常にダウンロードできない場合(プロンプトがovertimeになったり、Failed to write to target RAM)は、デバイスドライバの再インストールを試してみてください。

Driver name Applicable driver chip Download link
CH9102_VCP_SER_Windows CH9102 ダウンロード
CH9102_VCP_CDC_Windows CH9102 ダウンロード
CH9102_VCP_SER_MacOS v1.7 CH9102 ダウンロード
MacOSのポート選択
MacOSでは、2つの利用可能なポートが表示される場合があります。使用する際は、wchmodemという名前のポートを選択してください。

Pin Mapping

LCD ディスプレイと TF カード

ESP32 Chip GPIO38 GPIO23 GPIO18 GPIO5 GPIO15
AXP192 Chip AXP_IO4 AXP_LDO3 AXP_LDO2
ILI9342C MISO MOSI SCK CS DC RST BL PWR
ESP32 Chip GPIO38 GPIO23 GPIO18 GPIO4
TFCard MISO MOSI SCK CS PWR

Cap.Touch

ESP32 Chip GPIO21 GPIO22 GPIO39
Cap.Touch SDA SCL SCK RST

マイクとNS4168(スピーカー)

ESP32 Chip GPIO12 GPIO0 GPIO2 AXP_IO2 GPIO34
NS4168 BCLK LRCK DATA SPK_EN
Mic CLK DATA

RTC-BM8563

ESP32 Chip GPIO22 GPIO21
AXP192 PWRKEY AXP_LDO1
RTC-HY8563 SCL SDA INT PWR

RS485

M5BUS GPIO27 GPIO19 (DCDC 12->5V) GND
RS485 RX TX 12V GND

HY2.0_RESET

M5BUS EN GPIO25 VCC GND
RESET EN GPIO25 5V GND

TOUGH DEFINE

PORT PIN Note:
PORT-A(Red) 33/32(SCL/SDA)/VCC/GND I2C
PORT-B(Black) 36/26(IN/OUT)/VCC/GND DAC/AD
PORT-C(Blue) 13/14(RX/TX)/VCC/GND UART

ESP32 ADC/DAC

ADC1 ADC2 DAC1 DAC2
8 channel 10 channel 2 channel 2 channel
G32-39 G0/2/4/12-15/25-27 G25 G26

ピンアサインおよびピンリマップの詳細については、 ESP32データシート を参照してください。

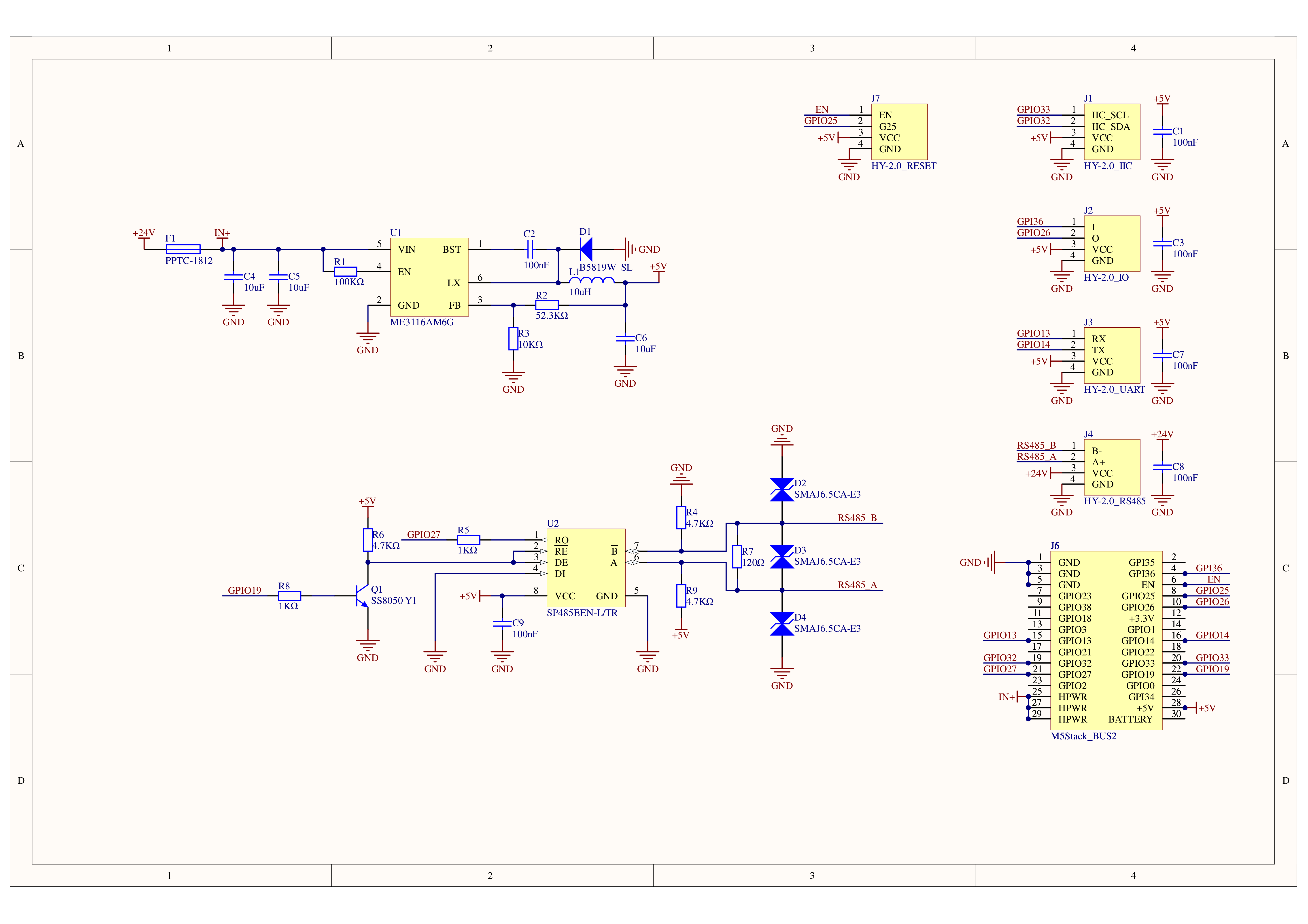

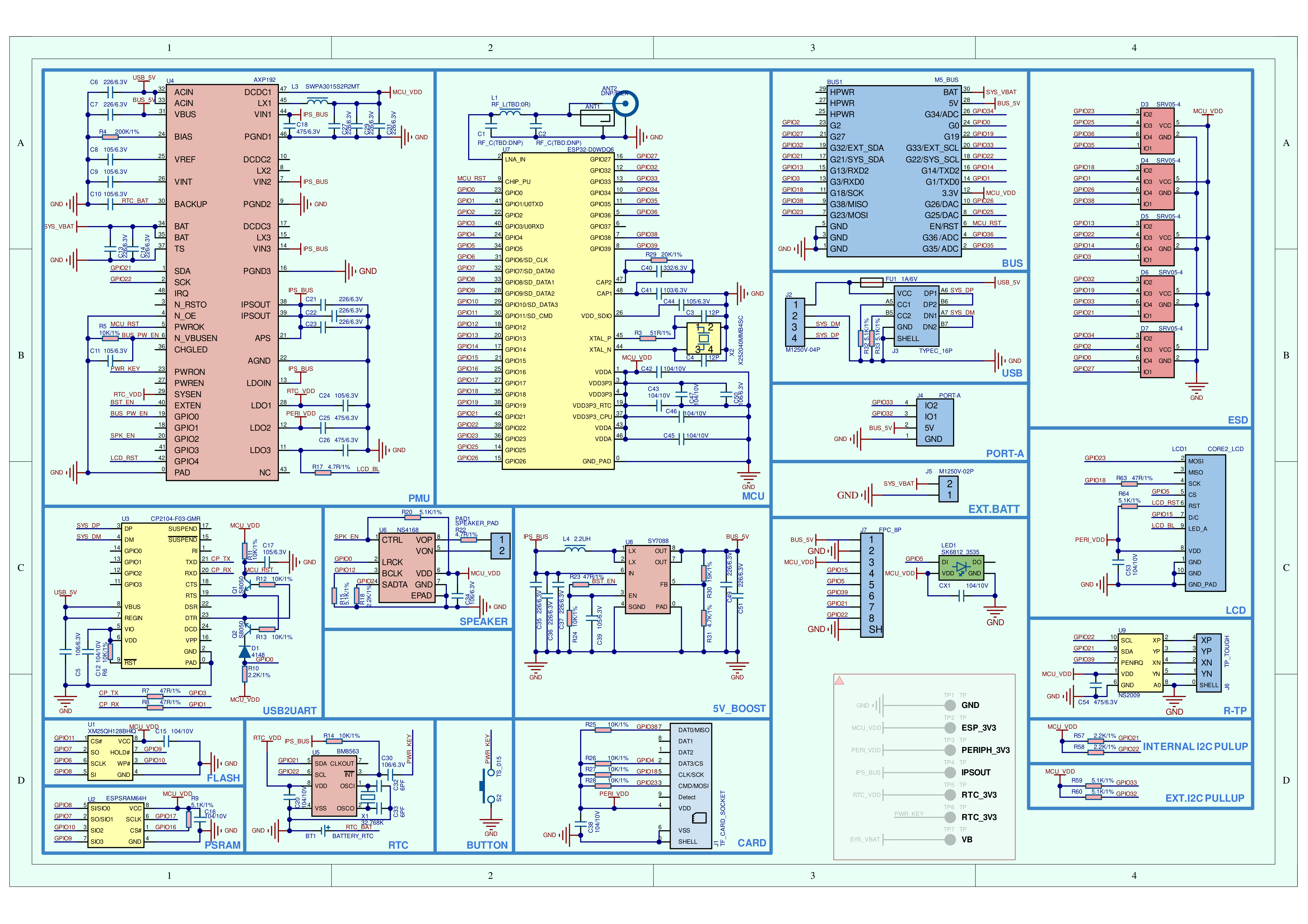

回路図

Examples

Arduino
