Hat NCIR
説明
NCIR HATは、M5StickC 互換の赤外線センサーです。M5 ユニット NCIR と同様に、人体などの表面温度を測定できる MLX90614 を組み込んだ stickc HAT モジュールです。また、stickc HAT の筐体には、小型、低コスト、高生産性を特長とする stickc ベースのコントローラが搭載されており、あらゆる実装を行うことができます。
一般的な温度センサーとは異なり、離れた場所にある物体に当たって跳ね返ってくる赤外線を測定するため、物理的に触れることなく温度を感知することができます。測定したいものにセンサーを向けるだけで、放射される赤外線を吸収して温度を検出します。測定物に触れる必要がないため、一般的なデジタルセンサーよりも広い範囲の温度を感知することができますよ。また、90 度の視野で測定するので、あるエリアの平均温度を知るのにも便利です。
また、MLX90614 は工場出荷時に広い温度範囲で校正されています。MLX90614 は、工場出荷時に周囲温度 - 40～125 ˚C、物体温度 - 70～380 ˚C の広い温度範囲で校正されています。
M5StickC とは GPIO 0/26 (I2C アド：0x5A) を介して接続します。
特徴
- 測定対象物の温度範囲：-70°C～380°C
- 測定周囲温度範囲：-40～125 ˚C
- 室温での測定精度：±0.5
- 視野角 90°
- ソフトウェア開発プラットフォーム。Arduino、UIFlow (Blockly、Python)
含まれるもの
- 1x NCIR HAT
- 1 x 両面テープ
アプリケーション
- 体温測定
- 物体 (生体) 運動検出
仕様
| 仕様 | パラメータ |
|---|---|
| 通信プロトコル | I2C:0x5A |
| 製品重量 | 5g |
| 梱包重量 | 13g |
| 製品サイズ | 24 x 25 x 14mm |
| 梱包サイズ | 136 x 92 x 14mm |
EasyLoader
1.EasyLoader はシンプルで高速なプログラムバーナーです。EasyLoader の各製品ページには、製品に関連するケースプログラムが用意されています。簡単な手順でマスターに焼き付けることができ、一連の機能検証を行うことができます。
2. ソフトウェアをダウンロードした後、ダブルクリックしてアプリケーションを実行し、M5 デバイスをデータケーブルでコンピュータに接続し、ポートパラメータを選択し、Burnをクリックすると書き込みが開始されます。(M5StickC の書き込みの場合、ボーレートを 750000 または 115200 に設定してください)
ピンマップ
| M5StickC | GPIO0 | GPIO26 | 3.3V | GND |
|---|---|---|---|---|
| HAT NCIR | SDA | SCL | 3.3V | GND |
回路図

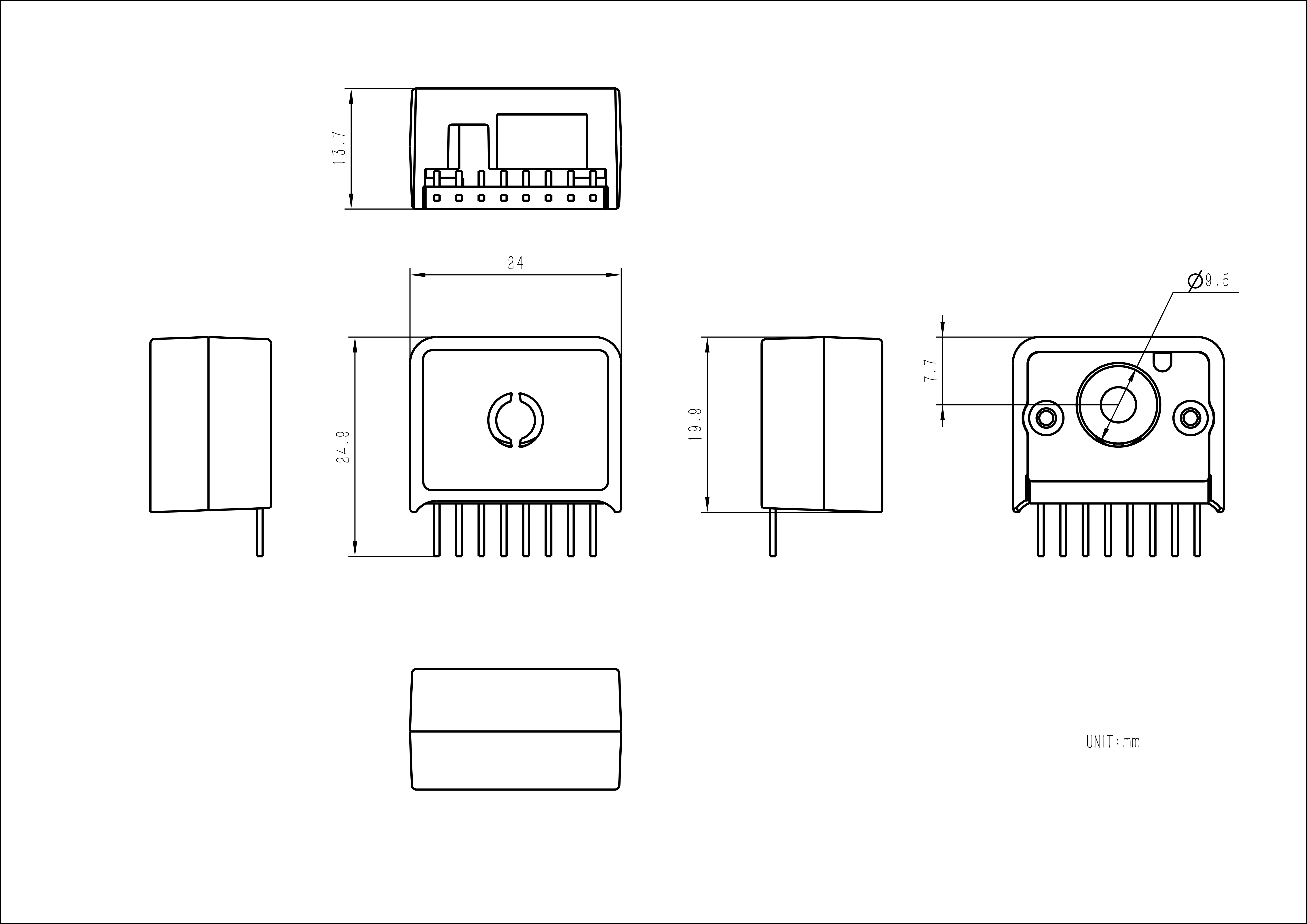

Model Size
データシート
例
Arduino
UIFlow
UIFlow
http://flow.m5stack.com を開き、デモを読み込みます。
