Stamp CatM

SKU:S003

Preview
Preview
Preview
Preview
Preview
Preview
Preview
Preview
Preview
Preview
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail

説明

Stamp CatMは、コンパクトな国際版CatM & NB-IoTデュアルモード無線通信モジュールです。SIM7080Gモジュールソリューションを採用し、世界の大部分の CatM & NB-IoT 周波数帯をカバーし、さまざまなデータ通信速度／スループットの要求に対応します。モジュールはシリアル通信を使用し、AT コマンド制御により多様な通信プロトコルをサポートします。遠隔制御、遠隔監視、遠隔医療などの IoT アプリケーションに最適です。

特徴

  • SIM7080G / UARTインターフェース、AT コマンド制御
  • CatM, NB-IoTの 2 モードをサポート
  • 世界の大部分の CatM & NB-IoT 周波数帯をカバー
  • 上下り速度:
    • Cat-M: アップリンク: 1119Kbps ダウンリンク:589Kbps
    • NB-IoT: アップリンク: 150Kbps ダウンリンク:136Kbps
  • サポートプロトコル:
    • TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT などの通信プロトコル
  • 基板上に IPEX 外部アンテナポートを搭載、フィーダーケーブルで SMA ロッドアンテナへ変換可能
  • カードスロット仕様：MicroSIM
  • 開発プラットフォーム:
    • Arduino、UIFlow
  • 多形態
    • 複数の応用形態をサポート (SMT, DIP, フライワイヤ)
    • 高温プラスチック装甲を備え、SMT リフロー温度 (230°C) をサポート
  • モジュール認証:
    • Softbank/Telec/RoHS/REACH/JATE/Docomo/KDDI/RCM/CE(RED)/GCF
    • Deutsche Telekom/FCC/PTCRB/AT&T/Verizon/T-Mobile/US Cellular/IC
  • アンテナ認証情報
    • Telec

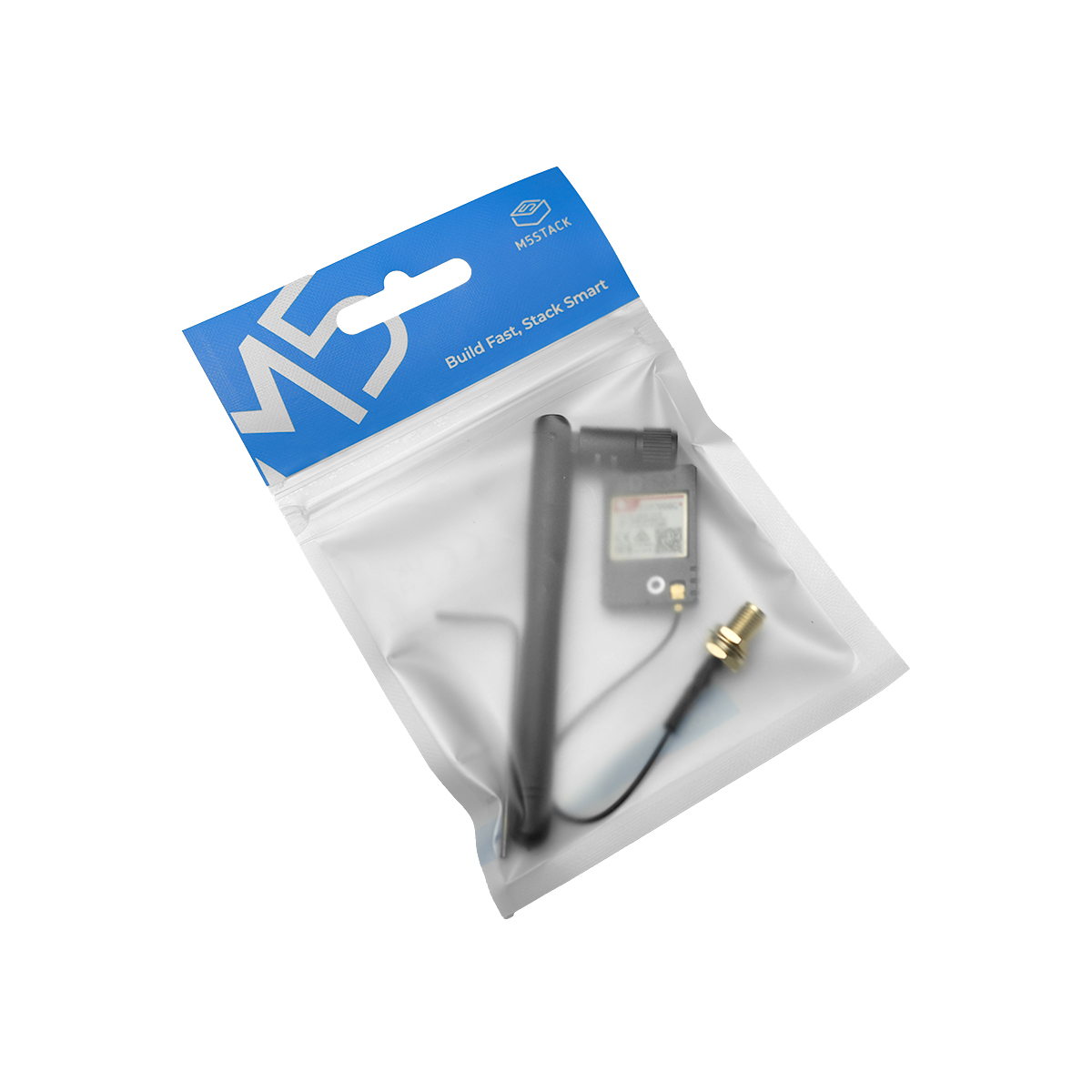

含まれるもの

  • 1 x Stamp CatM
  • 1 x アンテナ SMA ロッド GSM アンテナ YHJ-108-4G-B（周波数帯表示ラベル付き）
  • 1 x アンテナ SMA - IPEX フィーダーケーブル AH-15CM-IPEX 10cm
  • 1 x 六角レンチ L 型 1.5mm（M2 ネジ用）

アプリケーション

  • 遠隔制御／データ収集
  • クラウドデータ応用

仕様

仕様 パラメータ
モジュール型番 SIM7080G
対応 CAT-M バンド B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26 /B27/B28/B66/B85
対応 CAT-NB バンド B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28 /B66/B71/B85
Cat-M 上下行速度 アップリンク: 1119Kbps ダウンリンク: 589Kbps
NB-IoT 上下行速度 アップリンク: 150Kbps ダウンリンク: 136Kbps
RF パワークラス クラス 5 (Typ. 21dbm)
SIM カードスロット仕様 MicroSIM
待機動作電流 DC 5V@46mA
ネットワーク接続電流 DC 5V@71mA
通信インターフェース UART: ボーレート 115200 8N1
製品サイズ 30.1 x 20.1 x 5.5mm
製品重量 4.5g
梱包サイズ 138.0 x 93.0 x 13.0mm
梱包重量 17.8g

認証

回路図

Preview
1/1
Thumbnail

製品サイズ

データシート

ソフトウェア

Arduino

通信プロトコル
