StamPLC IO

SKU:A176

説明

StamPLC IO は StamPLC ホスト向けに設計された電気絶縁型 IO 拡張モジュールで、強電と弱電が混在する産業現場向けに開発されています。2 チャンネルのアクティブアナログ入力、2 チャンネルのソリッドステートリレー出力、1 チャンネルのメカニカルリレー出力を搭載しています。産業用アクティブ電圧 / 電流センサーの信号を取得しながら、各種負荷回路のオン / オフ制御が可能です。オンボードの STM32G030F6P6 メインコントローラーが、外部入出力、リレー駆動、アドレス割り当て、絶縁チャンネルの I2C バス通信を一元管理します。ハードウェア DIP スイッチで I2C アドレスを設定でき、複数モジュールの並列接続やカスケード接続により、システムの IO 点数を柔軟に拡張できます。

CA-IS3020S デジタルアイソレーターと B0505M-2WR3 絶縁電源モジュールを搭載し、通信バスと電源回路を完全に電気的に絶縁します。センサーや現場負荷から発生するコモンモードノイズやサージの影響を効果的に抑制し、システム全体の動作安定性を大幅に向上させます。電源分岐監視、低電圧アクチュエーター駆動、センサー電源管理などの産業オートメーション用途に適しています。

特徴

  • STM32G030F6P6 メインコントローラー
  • I2C 通信インターフェース
  • デバイスの I2C アドレスを設定できるオンボード 4 ポジション DIP スイッチ
  • 2 チャンネルのアクティブアナログ信号検出
    • DC 0 ~ 10V 電圧出力センサーに対応
    • 0 ~ 20mA 電流出力センサーに対応
  • 2 チャンネルのソリッドステートリレー制御
    • DC 0 ~ 60V MAX 2.5A 回路のオン / オフ制御に対応
  • 1 チャンネルのメカニカルリレー制御
    • AC 250V@5A / DC 28V@5A 回路のオン / オフ制御に対応
  • CA-IS3020S I2C アイソレーター内蔵
  • B0505M-2WR3 絶縁電源モジュール内蔵
  • オンボードリレー出力ステータス表示 LED
  • 入出力チャンネル保護回路
  • DIN レール取り付け / 取り付け穴固定

含まれるもの

  • 1 x StamPLC IO
  • 2 x 固定ブラケット

アプリケーション

  • 汎用アナログ信号取得
  • 外部アクチュエータースイッチ制御
  • リレー無電圧接点のリモート制御
  • 複数モジュールによる絶縁 IO 拡張

仕様

仕様 パラメータ
MCU STM32G030F6P6
通信方式 I2C @ 0x20
I2C アイソレーター CA-IS3020S
絶縁電源 B0505M-2WR3
電源変換 TPAP7343D-33FS4
電圧 / 電流検出 INA226AIDGSR
検出チャンネル 2 チャンネルのアナログ信号検出 (0 ~ 20mA および 0 ~ 10V のアナログ取得に対応)
MOS スイッチ出力 2 チャンネルのソリッドステートリレー MOS1 / MOS2、共通端子 COM、DC 0 ~ 60V MAX 2.5A 回路制御に対応
リレー出力 SRD-5VDC-SL-C メカニカルリレー x 1、N.C / COM / N.O 端子、AC 250V@5A / DC 28V@5A 回路制御に対応
アドレス設定 4 ポジション DIP スイッチ、I2C アドレス設定範囲:0x20 ~ 0x2F
制御インターフェースタイプ 2 x 3P スイッチ出力 / リレー端子、1 x 6P 入力端子
取り付け方法 DIN レール取り付け / 取り付け穴
製品サイズ 51.4 x 80.0 x 27.1mm
製品重量 62.1g
梱包サイズ 84.0 x 56.0 x 29.0mm
梱包重量 69.2g

操作説明

電圧出力センサーの接続方法

  • 電圧を測定する場合は、入力検出チャンネルの IN+ および ISO GND 端子にアクティブ測定対象機器を接続します。接続例を以下に示します。

電流出力センサーの接続方法

  • 電流を測定する場合は、入力検出チャンネルの IN+ および IN- 端子にアクティブ測定対象機器を接続します。接続例を以下に示します。

リレースイッチの接続方法

  • メカニカルリレー出力には N.C / COM / N.O の 3 端子、ソリッドステートリレー出力には MOS1 / MOS2 / COM の 3 端子があります。接続例を以下に示します。
安全上の警告
メカニカルリレー端子に 220V AC を接続する場合は、感電の危険を避けるため、安全な作業手順を必ず守ってください。

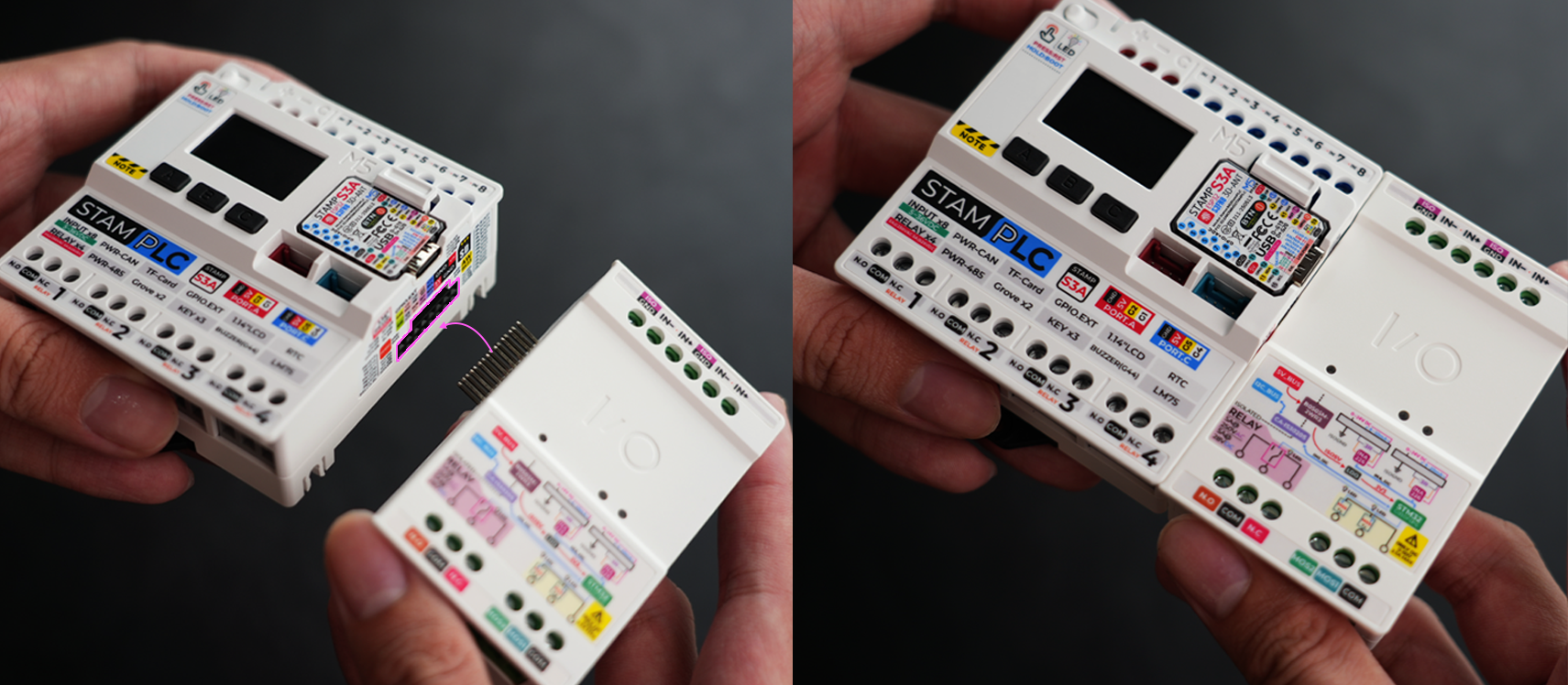

StamPLC と StamPLC IO の接続図

回路図

ピンマップ

StamPLC G15 G13
StamPLC IO SCL SDA

StamPLC-Bus

PIN LEFT RIGHT PIN
IO_1 1 2 IO_2
IO_3 3 4 IO_4
IO_5 5 6 IO_6
IO_7 7 8 IO_8
USER_SDA 9 10 USER_SCL
EXT_5V 11 12 GND
GND 13 14 GND
GND 15 16 HV_IN

製品サイズ

データシート

ソフトウェア

Arduino

内蔵ファームウェア

通信プロトコル

動画

  • StamPLC IO 製品紹介および機能デモ
