Atomic RS232 Base
SKU:A136
描述
Atomic RS232 Base 是一款适用于适配 Atom 系列主机的 TTL-RS232 电平转换器。RS-232 是一种用于计算机和外围设备之间串行通信的标准，定义了电气特性和数据传输协议。模块采用 MAX232 芯片，支持 TTL 电平与 RS232 电平的双向转换，同时内置 DC-DC 降压稳压芯片，可以支持外部 12V 电平为 ATOM 供电。
产品特性
- 适配 Atom-Matrix/Atom-Lite/AtomS3-Lite/ATOMS3
- 全双工通讯
- 内置 DC-DC
包装内容
- 1 × Atomic RS232 Base
- 1 × VH3.96-4P
应用场景
规格参数
| 规格 | 参数 |
|---|
| 外接端口 | VH-3.96 4P |
| 电平转换芯片 | MAX232 |
| DC-DC | A0Z1282CI |
| 外壳材质 | Plastic (PC) |
| 产品尺寸 | 24 x 48 x 18mm |
| 包装尺寸 | 136 x 92 x 13mm |

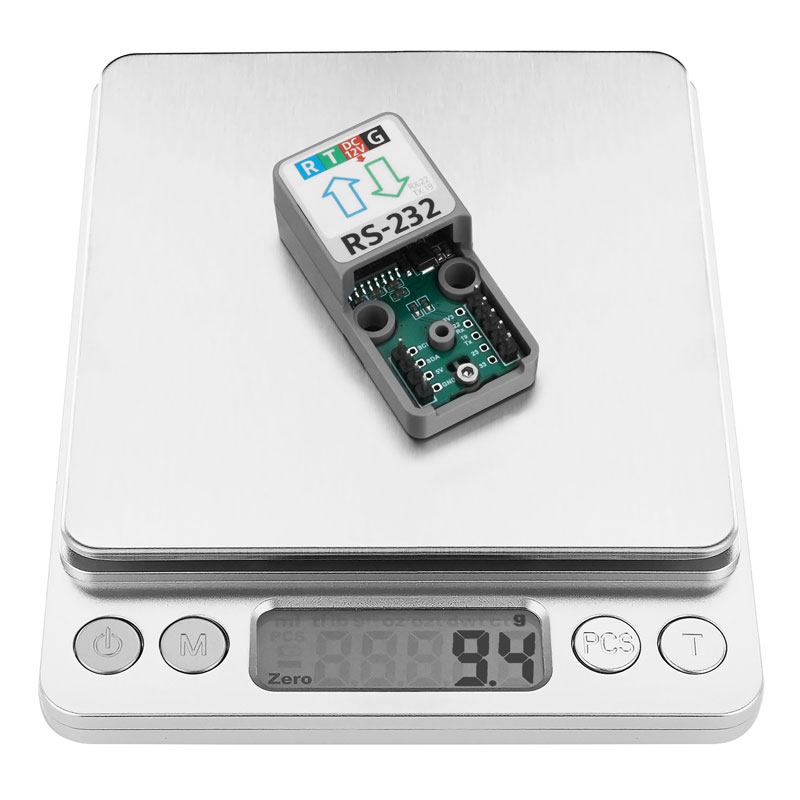

| 产品重量 | 18g |
| 毛重 | 28g |
原理图
管脚映射
| PIN | LEFT | RIGHT | PIN |
|---|
| 3V3 | | 1 | |
| UART_TX | 2 | 3 | |
| UART_RX | 4 | 5 | 5V |
| 6 | 7 | GND |
| 8 | 9 | |
数据手册
软件开发
Arduino
UiFlow1
EasyLoader
| Easyloader | 下载链接 | 备注 |
|---|
| Atomic RS232 Base Test Easyloader | download | / |
相关视频
- AtomicRS232 Base 和 ATOM Printer 通讯
