Chain RGB

SKU:U218

描述

Chain RGB 是 M5Stack Chain 系列中的全彩 LED 点阵显示节点，核心配备 8×8 像素的 RGB LED 点阵单元，支持单像素独立控制、批量像素写入与整屏缓冲区高速刷新，能够流畅呈现细腻的动态灯效与像素动画。在字符显示方面，Chain RGB 内置完整的 ASCII 字符绘制与取模引擎，支持字符串滚动显示，可自由指定颜色，或使用固件内置彩色渐变效果，满足不同场景的视觉表达需求。设备同时提供亮度多级调节、多角度画面旋转等实用功能，适配多样化的安装与观看角度，适用于彩色像素灯光创作、桌面氛围灯、创意灯光标识、智能设备状态提示等应用场景。硬件层面，Chain RGB 搭载 STM32G031G8U6 主控芯片，采用 UART 串口级联通信协议，并通过两个 HY2.0-4P 扩展接口，可灵活连接更多 Chain 系列模块，助力构建层次丰富、交互性更强的灯光联动系统。

灯珠亮度

长时间高亮度驱动可能导致 LED 损坏，推荐使用 50% 亮度，减少发热和功耗。

产品特性

M5Stack Chain 系列
全彩 LED 点阵显示节点
STM32G031G8U6 核心主控

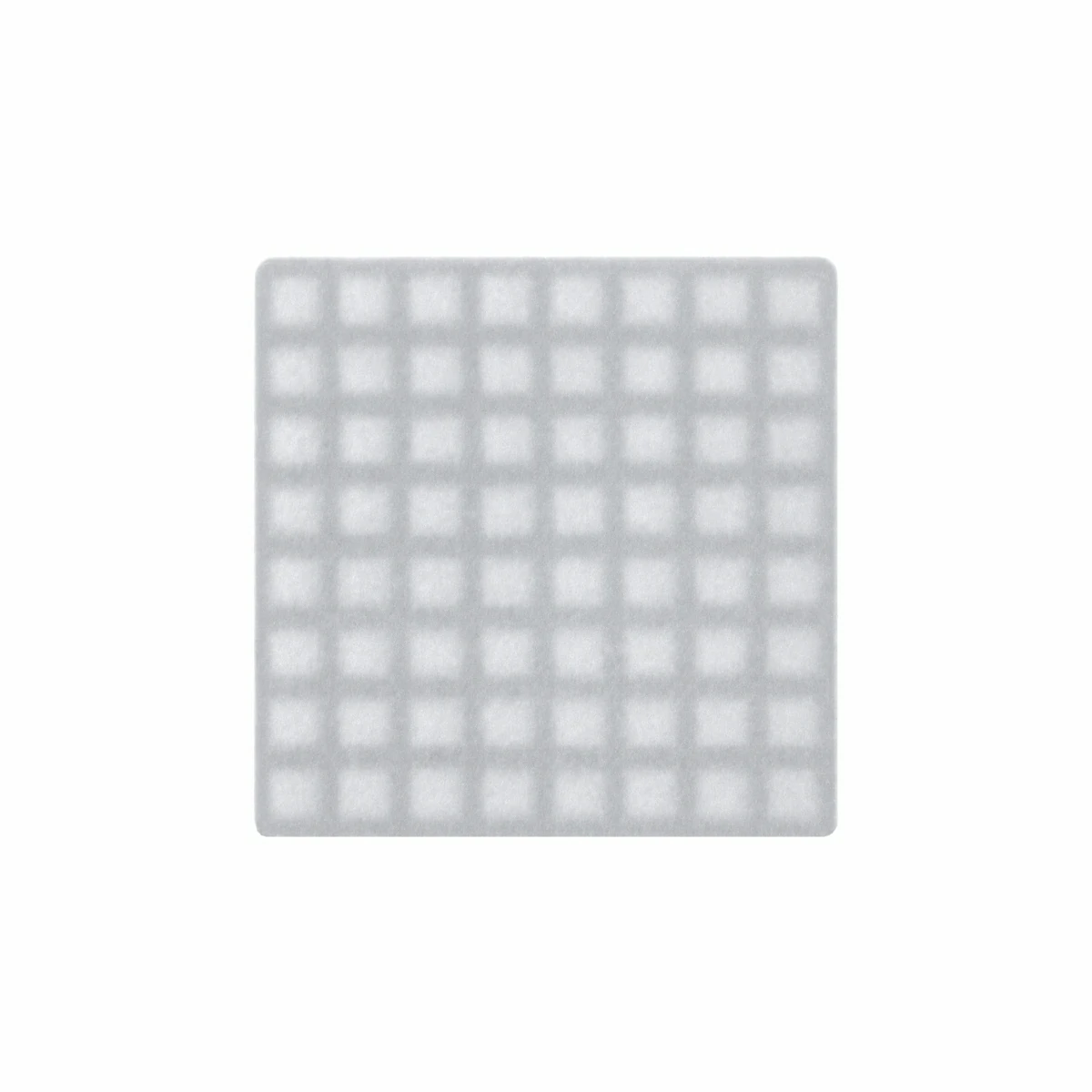

8 x 8 RGB LED 点阵显示单元
内置 ASCII 字符取模，支持控制字符绘制
支持 RGB565 像素独立控制以及批量写入
采用 64 点 RGB565 显存，支持整屏刷新
自定义图案、字符串滚动显示，单节点最大支持 32 字符串长度
字符串滚动支持固定颜色与彩色渐变效果
支持设置画面 0°/90°/180°/270° 旋转
采用 UART 串口级联通信协议

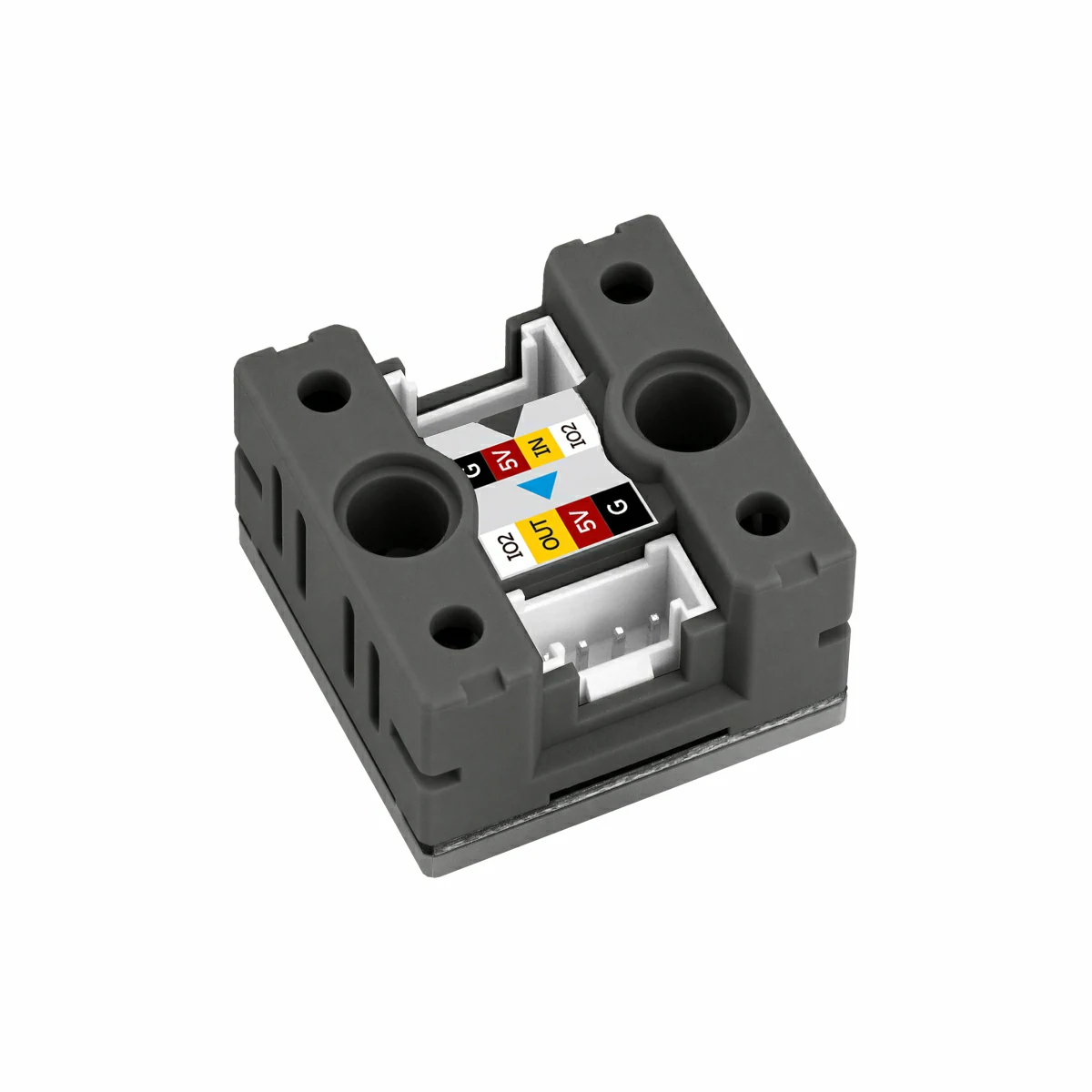

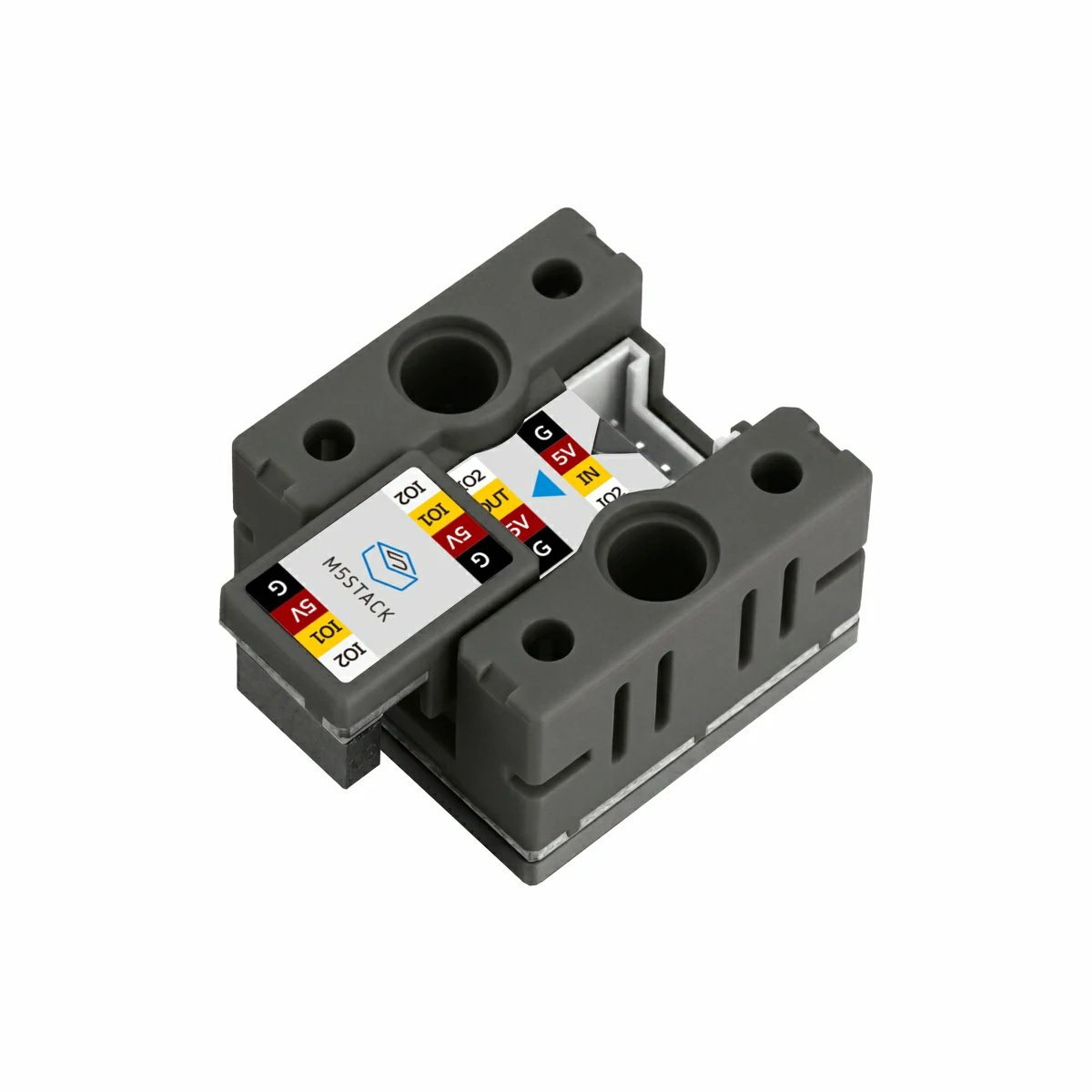

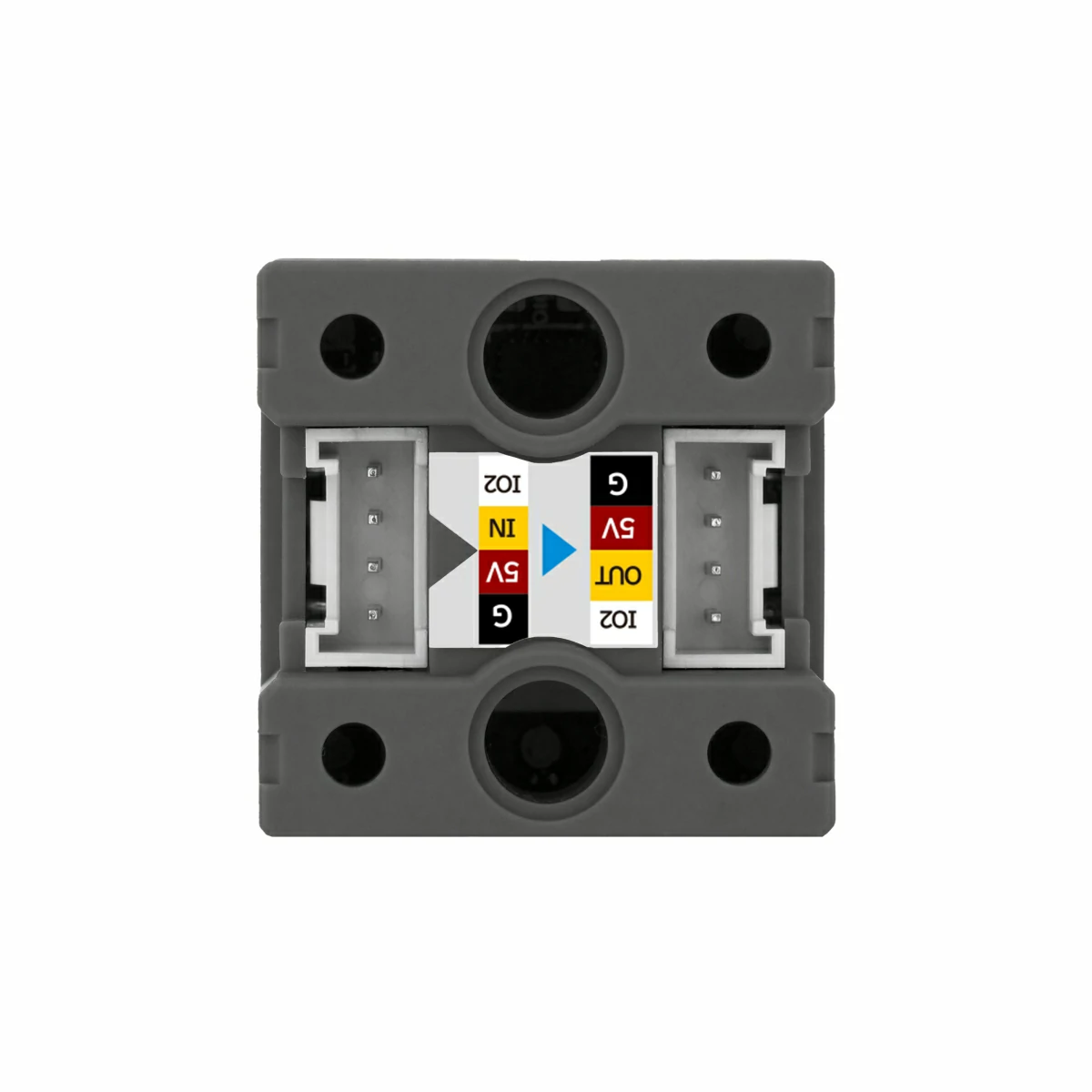

2 x HY2.0-4P 拓展接口，可拓展 Chain 系列设备

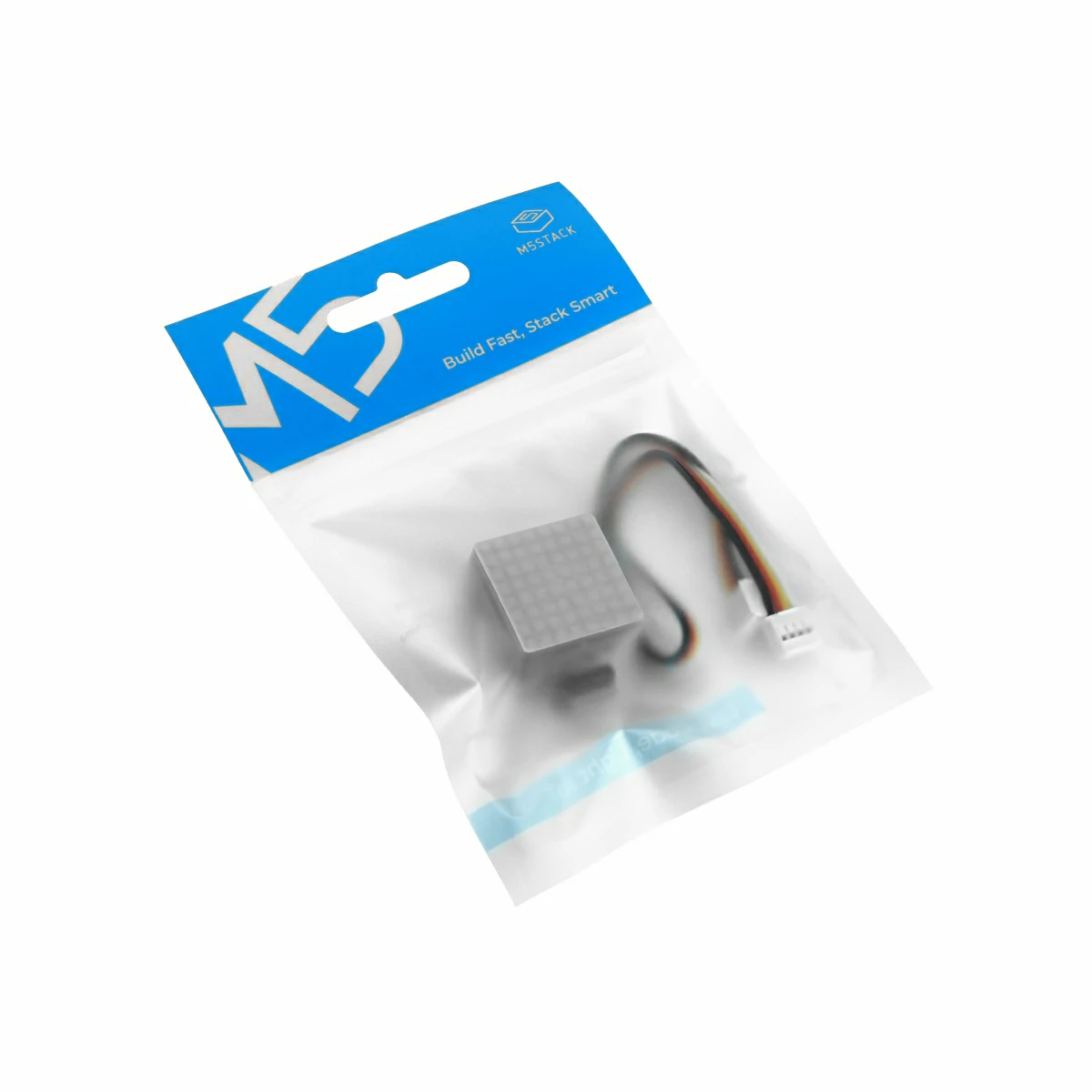

包装内容

1 x Chain RGB

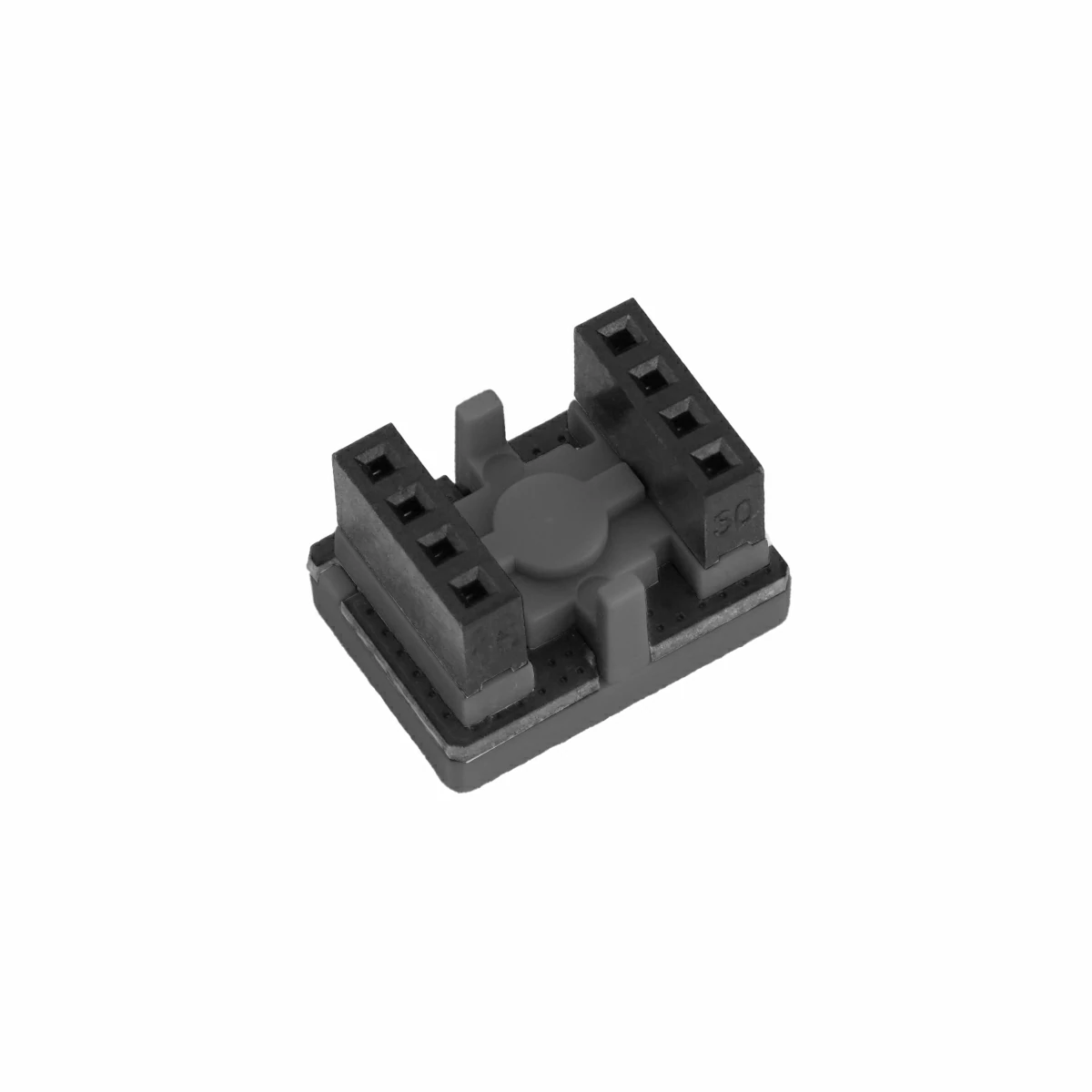

1 x Chain Bridge

应用场景

像素灯光创作
桌面氛围灯
创意灯光标识
智能设备灯光提示

规格参数

规格	参数
MCU	STM32G031G8U6
输入电源	DC 5V
通信方式	UART 115200bps @ 8N1
接口规格	2 x HY2.0-4P
RGB LED	64 x WS2812E
颜色格式	RGB565
待机功耗	DC 5V@13.46mA
工作功耗	DC 5V@127.51mA（最大亮度白色全亮）
工作温度	0 ~ 40°C

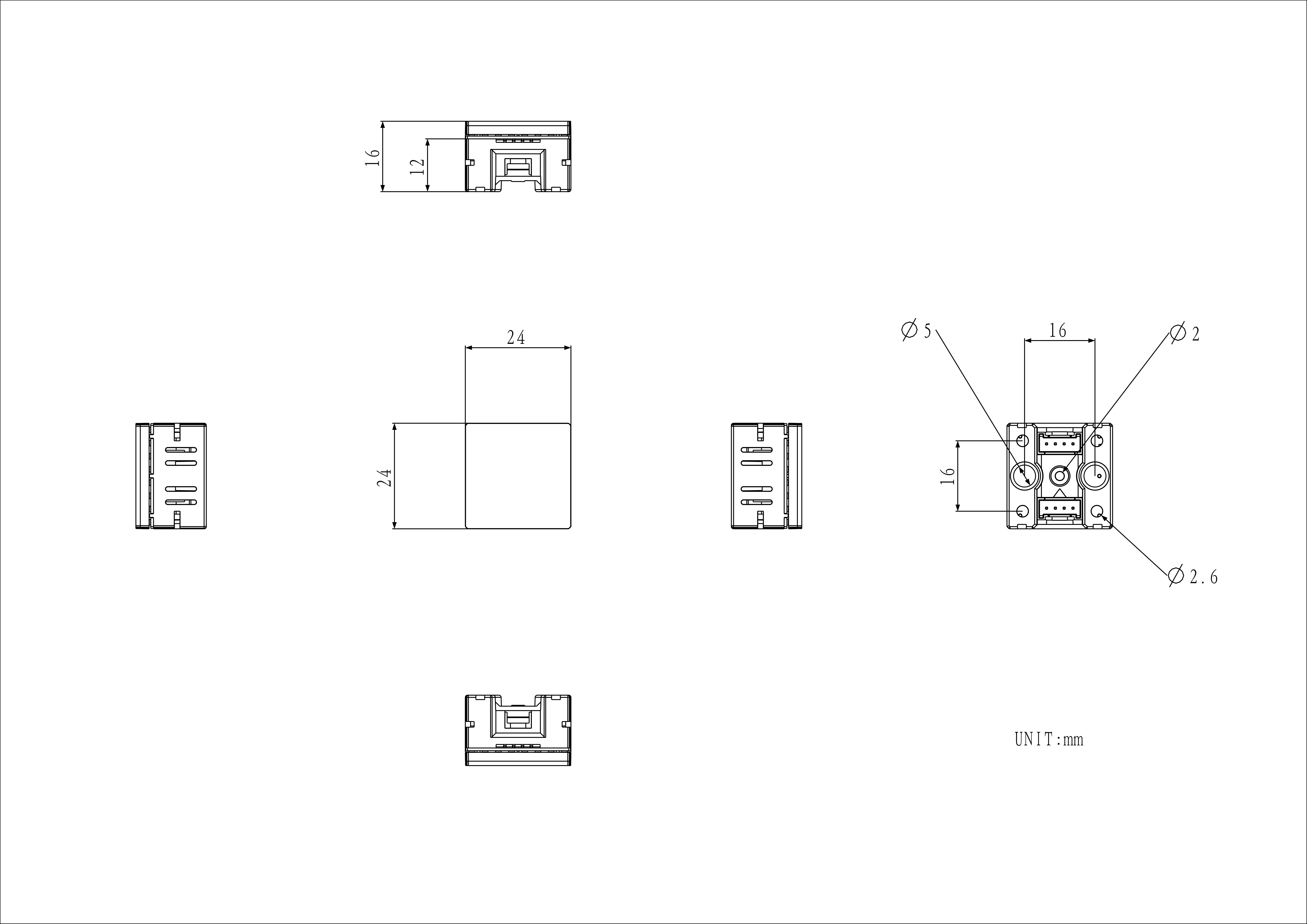

产品尺寸	24.0 x 24.0 x 16.0mm

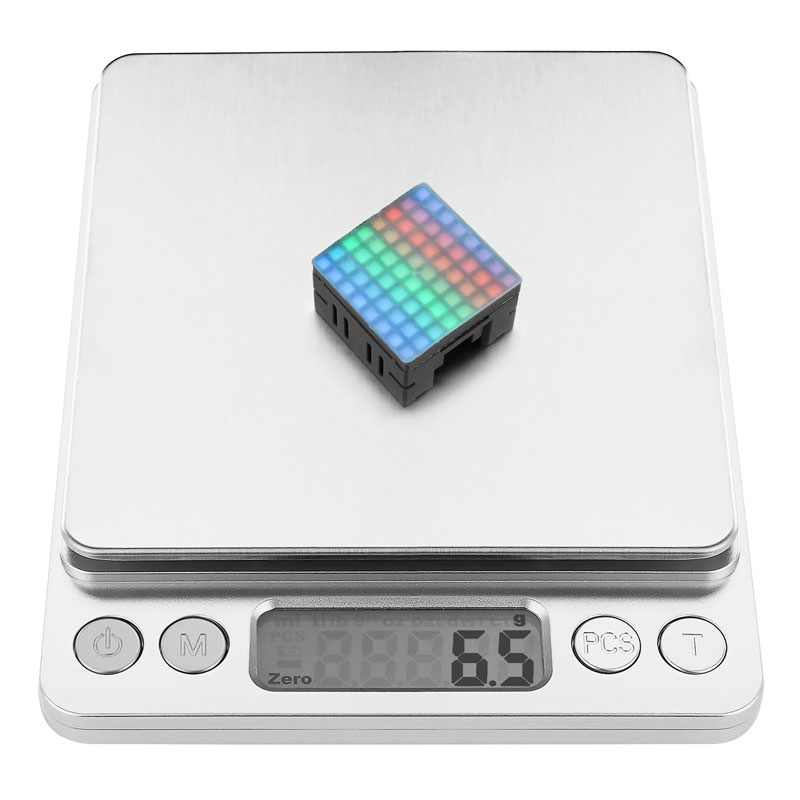

产品重量	6.5g
包装尺寸	138.0 x 93.0 x 11.0mm
毛重	13.5g
